Création d'un repère de référence

Insérez un repère de référence dans une vue existante ou créez une vue de dessin.

Vidéo : Création de vues pour votre modèle

1. Ouvrez la vue de dessin à laquelle vous souhaitez ajouter un repère.
2. Cliquez sur l’onglet Vuegroupe de fonctions Créer (Repère).
3. Dans le groupe de fonctions Référence, sélectionnez Référencer une autre vue.
4. Sélectionnez un nom de vue de référence dans la liste déroulante. (Pour obtenir une liste détaillée des noms de vue, il peut être utile d'entrer des mots-clés dans le champ de recherche afin de localiser rapidement le nom de vue de référence).

   S'il n'existe aucune vue à laquelle faire référence, choisissez <Nouvelle vue de dessin> afin de créer une vue de dessin. Le repère de référence pointe alors vers cette nouvelle vue de dessin.

   Remarque : Si la liste Référencer une autre vue contient une vue appartenant à une feuille, le numéro de détail et le numéro de feuille s'affichent en regard du nom de la vue.

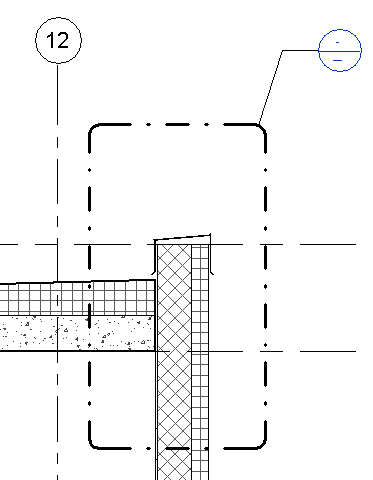

5. Pour définir la zone du repère, faites glisser le pointeur de l'angle supérieur gauche à l'angle inférieur droit, afin de créer une bulle de détail, comme indiqué par les pointillés englobant l'angle supérieur gauche du quadrillage.

6. Pour voir la vue de détail, cliquez deux fois sur le marqueur de détail.

   La vue de détail s'affiche dans la zone de dessin.

   Si vous créez une vue de dessin pour le repère de référence, la nouvelle vue s'affiche dans l'arborescence du projet sous Vues (Tout)Vues de dessin. Créez la vue de dessin.

Remarque : Pour modifier la vue référencée dans le repère, sélectionnez la bulle de détail et, dans la barre des options, sélectionnez un nom de vue de référence dans la liste déroulante.

Conseils concernant la vue de référence

• Pour modifier la vue référencée par l’étiquette de vue, sélectionnez l’étiquette de vue de référence, puis dans la liste déroulante du groupe de fonctions Référence, sélectionnez un nom de vue de référence.
• Il n’existe aucune relation paramétrique entre la vue de référence et la vue référencée. Par exemple, le redimensionnement des plans de délimitation d’une coupe de référence n’a aucune incidence sur la zone cadrée de la vue référencée.
• Si vous cliquez deux fois sur l’étiquette de vue de référence, la vue référencée s’affiche.
• L’étiquette de vue de référence comprend un libellé Pour modifier le texte du libellé, dans la palette Propriétés, modifiez le paramètre Libellé de référence. Le paramètre de type de vue Libellé de référence par défaut définit le libellé par défaut lors de la mise en place de la vue de référence.
• Les références de vue placées dans des vues de dessin doivent être des vues de référence. Elles ne créent pas de nouvelles vues. L'option Référencer une autre vue est toujours sélectionnée et elle ne peut pas être désactivée.
