Personnaliser l’automatisation analytique à partir de modèles physiques

Personnalisez l’automatisation analytique à partir de modèles physiques pour améliorer le résultat en fonction des particularités de votre projet.

Pour personnaliser de l’automatisation analytique à partir de modèles physiques :

1. Dans l’onglet Analyser groupe de fonctions Modèle analytique structurel, cliquez sur (Automatisation analytique).
2. Dans la liste déroulante, cliquez sur (Exécuter l’automatisation analytique à partir de modèles physiques pour les bâtiments).

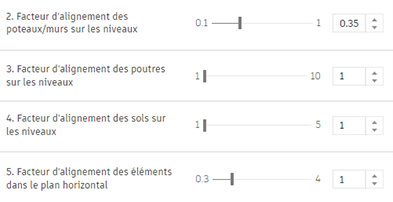

L’automatisation analytique à partir de modèles physiques comporte quatre paramètres qui peuvent être personnalisés.

Alignement sur les niveaux

Vous pouvez personnaliser la plage verticale dans laquelle l’outil d’automatisation recherche pour chaque élément un niveau sur lequel aligner l’élément analytique créé. Trois facteurs peuvent être réglés pour améliorer l’alignement sur les niveaux, un pour chaque groupe d’éléments :

• Eléments verticaux - Poteaux et murs.
• Poutres.
• Sols et dalles.

En plus de ce facteur, les niveaux pour lesquels les paramètres structurels sont activés ont une priorité plus élevée que ceux qui n’en ont pas.

Remarque : Cette différenciation peut s’avérer utile lorsqu’il y a plus d’un niveau défini par histoire. Si vous souhaitez que l’outil d’automatisation en utilise un en particulier, activez le paramètre Structurel pour celui-ci.

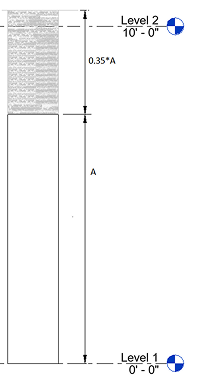

Facteur d’alignement des poteaux/murs sur les niveaux

Ajustez ce facteur pour spécifier à quelle distance l’outil d’automatisation doit rechercher un niveau sur lequel l’extrémité la plus proche du poteau ou du mur sera projetée.

La valeur par défaut est définie sur 0,35 de la hauteur du poteau/mur, mais peut aller jusqu’à 1.

Remarque : Cette tolérance est propre à chaque élément, car elle est calculée en fonction de la hauteur de l’élément.

Remarque : Si aucun niveau n’est trouvé dans cette tolérance, le poteau/mur ne sera pas coupé/prolongé.

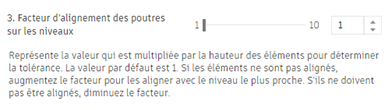

Facteur d’alignement des poutres sur les niveaux

Ajustez ce facteur pour spécifier jusqu’où l’outil d’automatisation doit rechercher un niveau sur lequel la poutre analytique sera projetée.

La valeur par défaut est définie sur 1 fois la hauteur de la section de la poutre, mais peut aller jusqu’à 10.

Remarque : Cette tolérance est propre à chaque élément, car elle est calculée en fonction de la hauteur de section de l’élément.

Remarque : Si aucun niveau n’est trouvé dans cette tolérance, la poutre analytique sera créée sur l’axe géométrique de l’élément physique.

Facteur d’alignement des sols sur les niveaux

Ajustez ce facteur pour spécifier à quelle distance l’outil d’automatisation doit rechercher un niveau sur lequel le sol analytique sera projeté.

La valeur par défaut est définie sur une hauteur d’épaisseur de 1, mais peut aller jusqu’à 5.

Remarque : Cette tolérance est propre à chaque élément, car elle est calculée en fonction de l’épaisseur de l’élément.

Remarque : Si aucun niveau n’est trouvé dans cette tolérance, le sol analytique sera créé sur la face supérieure de la poutre physique.

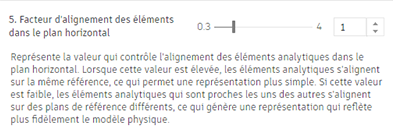

Alignement dans le plan

Permet de personnaliser la simplification du modèle analytique en termes d’alignement dans le plan.

L’alignement dans le plan regroupe les éléments d’une tolérance calculée à aligner sur la même référence. La tolérance calculée est une moyenne de l’épaisseur et de la largeur de section de tous les murs et poutres sélectionnés.

Elle peut être multipliée par un facteur. La valeur par défaut de ce facteur est 1 et il peut être multiplié jusqu’à 4 fois.

Remarque : Un faible facteur diminue la tolérance, ce qui entraîne un placement des éléments analytiques qui suit principalement leur positionnement physique correspondant dans le plan. Un facteur plus élevé augmente la tolérance, ce qui conduit à un modèle analytique plus simple, où l’alignement des éléments analytiques est un peu plus généralisé par rapport à leurs correspondants physiques dans le plan.

Pour personnaliser le paramètre d’épaisseur de paroi :

Lorsque l’option Utiliser l’épaisseur structurelle est activée, l’automatisation du modèle analytique utilise l’épaisseur de la couche structurelle du mur, du sol ou de la dalle lors de la création ou de la mise à jour du panneau analytique.

1. Dans l’onglet Analyser groupe de fonctions Modèle analytique structurel, cliquez sur (Automatisation analytique).
2. Dans la liste déroulante, sélectionnez (Exécuter l’automatisation analytique à partir de modèles physiques pour les bâtiments).
3. Dans Modifier[nbsp]| Paramètres, pour Panneau analytique, cochez la case Utiliser l’épaisseur structurelle.
