Découvrez comment utiliser les poignées d’extrémité de barre pour gérer les contraintes des barres coudées.

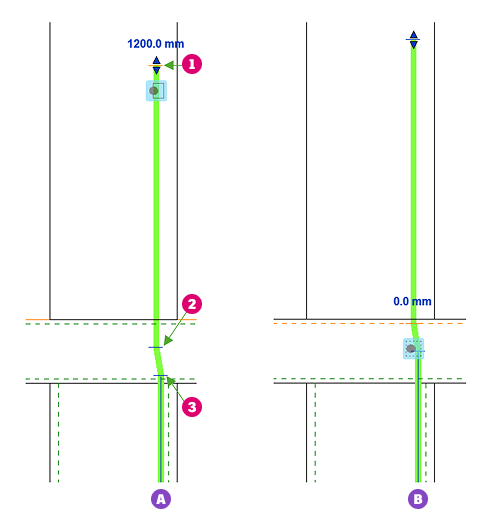

Pour chaque extrémité de barre coudée, vous pouvez choisir l’une des positions de la poignée d’extrémité (1, 2, 3) à partir de laquelle le décalage par rapport à la cible de contrainte est mesuré. Dans l’exemple suivant, pour la barre A, la position 1 de la poignée est sélectionnée et contrainte à 1 200 mm de la face supérieure de la dalle.
Pour la barre B, la position 2 de la poignée est sélectionnée et contrainte à l’enrobage de la face supérieure de la dalle avec un décalage de 0 mm.
Lorsque l’on contraint une extrémité de barre coudée, les trois positions de poignée d’extrémité sont des cibles potentielles à contraindre. Vous devez passer la souris sur l’extrémité de la barre pour mettre en surbrillance les cibles.

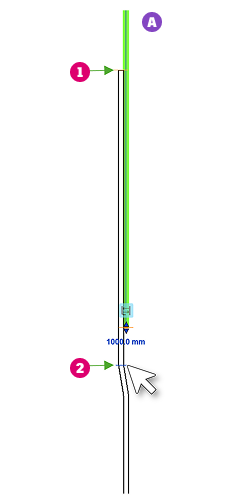

Dans l’exemple suivant, la poignée d’extrémité de la barre A est contrainte à la position 1 de la poignée d’extrémité de l’autre barre coudée.
En passant la souris sur le coude, la position 2 est mise en surbrillance et vous pouvez cliquer pour la sélectionner et mesurer le décalage à partir d’elle.
