Vous pouvez définir les longueurs de coude d’un type d’armature à l’aide de la boîte de dialogue Longueurs de coude d’armature.
Pour accéder à la boîte de dialogue, cliquez sur le bouton de Modifier les longueurs de coude dans les propriétés du type d’armature. Vous pouvez rechercher des diagrammes de ces paramètres dans les images sous le tableau suivant.
| Nom | Description |
|---|---|
| Nom du type de coude | Il s’agit d’une liste auto-remplie de types de coudes d’armature définis dans le projet. |
| Calcul automatique | Décochez cette case pour remplacer le calcul automatique des dimensions du coude et du diamètre de la barre pour la longueur. |
| Pente du coude 1 : | Affiche la pente du coude, telle que définie dans le type de coude. Décochez la case Calcul automatique pour remplacer cette valeur du type d’armature. |
| Longueur angulaire | Affiche la longueur angulaire du coude. |
| Longueur droite | Affiche la longueur droite du coude. |
| Décalage du coude | Affiche le décalage du coude. Si vous avez coché l’option de calcul automatique, Décalage de coude = Multiplicateur de décalage de coude * Diamètre de la barre du modèle. |
| Longueur | Affiche la longueur du coude. Si vous avez coché l’option de calcul automatique, Longueur = Multiplicateur de longueur * Diamètre de la barre. |

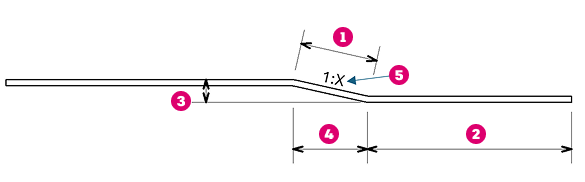

Longueur angulaire du coude
Longueur de coude
Décalage du coude
Longueur droite du coude
Pente du coude 1:X
