Méthodes de numérotation dans des jeux d'armatures variables

Définissez la méthode de numérotation pour les armatures dans des jeux de distribution variables.

Lorsque vous placez un jeu d'armatures avec une distribution variable, vous pouvez assigner les méthodes de numérotation dans la section Jeu d'armatures variables de la boîte de dialogue Paramètres d'armature. Localisation :

• Onglet Structure groupe de fonctions Armature (Paramètres d'armature).

Dans la boîte de dialogue Paramètres d'armature, sélectionnez l'une des options suivantes.

Numéroter les barres individuellement. Un nombre sera attribué à chaque armature du jeu. Les armatures similaires seront mises en correspondance tout au long du projet, en appliquant les conventions de numérotation des armatures.

Affectez des numéros uniques à chaque jeu. Chaque armature dans le jeu aura le même numéro. Chaque armature se distingue alors par un numéro de suffixe spécifié et chaque jeu d’armatures aura un numéro unique, même si toutes les barres sont identiques.

Faites correspondre les jeux avec des barres identiques. Chaque armature dans le jeu aura le même numéro. Chaque barre possède un suffixe unique. Les jeux d’armatures avec des barres identiques au même index reçoivent le même numéro.

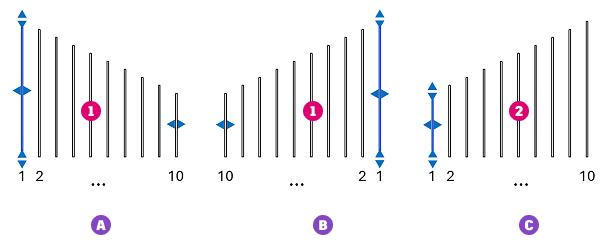

Dans l’exemple suivant, les barres des jeux A, B ont le même numéro d’armature (1), car chaque barre du même index est identique. Le jeu C reçoit l’armature numéro 2, car la première barre du jeu est la plus courte.
