Modifier un assemblage personnalisé

Modifiez les composants d’une connexion personnalisée.

1. Sélectionnez la connexion personnalisée.
2. Cliquez sur l’onglet Modifier | Assemblages structurels groupe de fonctions Assemblage (Modifier).
3. Dans le groupe de fonctions Modifier le type de connexion personnalisée, cliquez sur :
   • (Ajouter) pour sélectionner les sous-éléments à inclure dans le type de connexion personnalisée ;
   • (Supprimer) pour exclure les sous-éléments sélectionnés du type de connexion personnalisée.
     Remarque : La suppression d’un élément de l’assemblage personnalisé supprime automatiquement l’élément respectif du projet, à l’exception de l’élément de l’instance d’assemblage personnalisé qui a été modifiée, qui sera conservé dans le modèle en tant qu’élément en acier indépendant. Certains éléments en acier ont besoin d’un hôte (par exemple, des boulons, des modificateurs, etc.). Les éléments qui ont besoin d’un hôte seront supprimés du modèle pour toutes les instances d’assemblage personnalisé s’ils sont supprimés sans leur hôte. Les boulons et les ancrages peuvent ajuster leur position en fonction de l’élément assemblé qui est retiré de l’assemblage personnalisé avec les boulons et les ancrages.

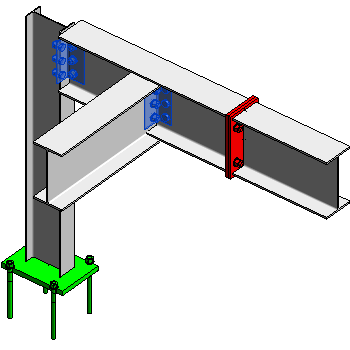

   Remarque : Vous pouvez ajouter des connexions standard à des connexions personnalisées précédemment définies, mais uniquement dans les cas où le nombre initial d’éléments hôtes ne change pas. Par exemple, dans l’image ci-dessous, la connexion personnalisée d’origine est constituée de deux attaches par cornière (bleues). La connexion personnalisée est attachée au poteau porteur afin de pouvoir ajouter une plaque de base (verte). Toutefois, dans le cas de l’épissure de platine d’about (rouge), une poutre supplémentaire qui n’a pas été attachée à l’assemblage personnalisé d’origine aurait été nécessaire. Pour cette raison, l’épissure de platine d’about n’a pas pu être ajoutée à l’assemblage personnalisé.


4. Lors de la modification d’un assemblage personnalisé :

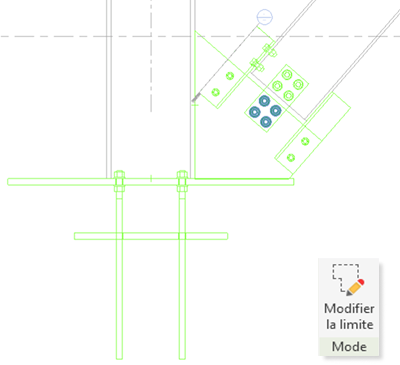

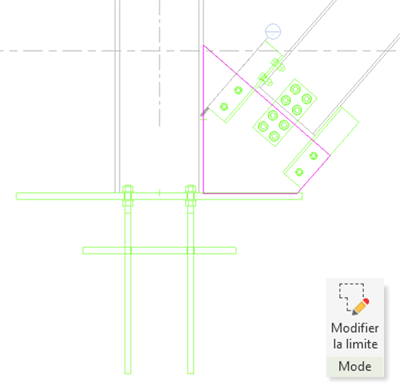

   • Vous pouvez modifier le contour des plaques et des coupes de contour, ainsi que le motif des trous, des boulons, des ancrages et des goujons de cisaillement qui font partie d’un assemblage personnalisé et ne sont pas contrôlés par un assemblage standard.




   • Vous pouvez déplacer des plaques, des profilés, des soudures, des boulons, des ancrages et des goujons de cisaillement qui font partie d’un assemblage personnalisé et ne sont pas contrôlés par un assemblage standard.


   • Vous pouvez uniquement sélectionner des éléments à partir de cet assemblage personnalisé. Les autres éléments du modèle sont grisés et ne peuvent pas être sélectionnés.
5. Dans le groupe de fonctions Modifier le type de connexion personnalisée, cliquez sur (Terminer) pour accepter les modifications apportées à la connexion personnalisée ou sur (Annuler) pour fermer le groupe de fonctions sans enregistrer les modifications.

Remarque : Cela redéfinit la connexion personnalisée. Si le modèle comporte plusieurs occurrences du type de connexion personnalisée modifié, toutes les occurrences seront mises à jour (y compris ses paramètres d’occurrence). Vous serez averti avant d’effectuer cette opération.
