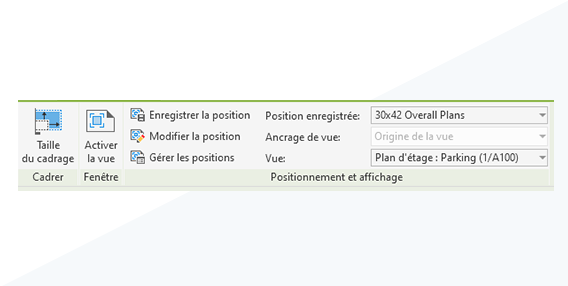

Utilisez le groupe de fonctions Positionnement et affichage sous l’onglet Modifier | Fenêtres pour enregistrer, réviser et gérer les positions de vues sur une feuille.
Utiliser les positions de vue enregistrées
Pour aligner des vues entre des feuilles, utilisez les options d’ancrage de vue :
- Origine de la vue (par défaut) : pour fixer et maintenir les positions de vue sur les feuilles par rapport à l’origine de la vue. Cette méthode est utile lorsque vous souhaitez aligner des vues d’orientation de plan entre des feuilles.
- Options Centre, En haut à gauche, En haut à droite, En bas à droite, En bas à gauche pour fixer et maintenir les positions de vue sur les feuilles par rapport à l’ancrage de vue spécifié. Cette méthode est utile si vous souhaitez que les vues soient toujours positionnées au même endroit précis sur la feuille, par exemple près du coin d’une cartouche.
Le positionnement de la vue sur la feuille est utile lorsque vous disposez de nombreuses vues d’orientation de plan similaires et que vous souhaitez les aligner et les coordonner entre les feuilles. Il peut également être utile si vous souhaitez placer des présentations types, telles que des sections de mur de bâtiment, au même décalage pour plusieurs feuilles.
La fonctionnalité existante de remplacement de la vue sur la feuille a été intégrée à ces workflows comme suit :- L’ancien paramètre Positionnement de la fenêtre a été fusionné avec le paramètre Ancrage de vue.
- Ancrage de vue = Origine de la vue est l’option par défaut pour toutes les vues.
- Les vues pour lesquelles la zone cadrée est prise en charge et activée peuvent utiliser l’option Ancrage de vue = Centre, ainsi que les mêmes nouvelles options d’ancrage : En haut à gauche, En haut à droite, En bas à droite, En bas à gauche.
Une nouvelle commande de prise en charge, Réinitialiser la position des cartouches, a été ajoutée dans le menu de clic droit de Feuilles dans le navigateur de projets, afin de ramener les occurrences de cartouche placées sur les feuilles à l’origine par défaut. Cette commande est disponible lorsque plusieurs occurrences de cartouche ou plusieurs feuilles du navigateur de projets sont sélectionnées.
Cette fonctionnalité a été suggérée par des clients sur le forum Idées (dans les discussions Align Views on Separate Sheets (Aligner les vues sur des feuilles distinctes) et More control over view placement on sheets (Plus de contrôle sur le placement des vues sur les feuilles)) et est décrite dans la feuille de route du produit.
Pour plus d’informations, reportez-vous à Positionnement et placement automatique de la vue sur la feuille.
