Les références de vue ont été améliorées, y compris les libellés de référence basées sur les occurrences et la possibilité d’inclure des libellés de paramètres partagés.

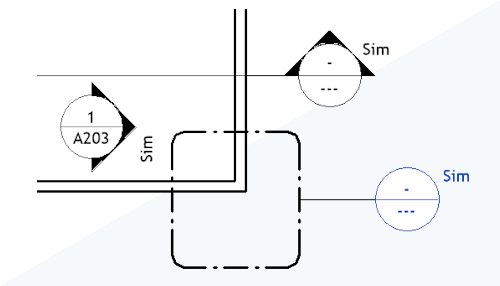

Libellés de référence de vue basés sur les occurrences
Auparavant, lors du placement d’une référence de vue qui faisait référence à une autre vue, le libellé de la vue était basé sur le type. Ce libellé est désormais basée sur les occurrences, ce qui rend la référence de vue plus flexible et plus facile à coordonner avec vos normes de documentation. Modifiez le libellé d’une vue après son placement en changeant la valeur de Libellé de référence dans la palette Propriétés. La valeur par défaut assignée à la référence de vue est définie par le paramètre de type de la vue, Libellé de référence par défaut.
Pour plus d’informations, reportez-vous aux rubriques Placement d’une élévation de référence, Création d’une coupe de référence et Création d’un repère de référence.

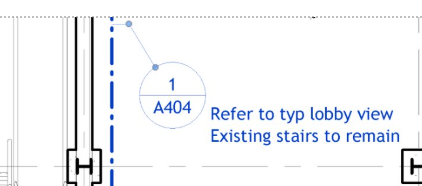

Paramètres partagés dans les libellés de famille de références de vue
- Marqueurs de détails
- Marques d’élévation
- Extrémités des lignes de coupe
- Références de vue
Le workflow d’ajout de paramètres partagés est identique à celui utilisé pour les autres catégories de familles prises en charge. Dans le fichier de modèle, le paramètre partagé est affecté à la catégorie Vues.
Pour plus d’informations, reportez-vous aux rubriques Création de paramètres de projet partagés, Boîte de dialogue Modifier le libellé et Création d’un libellé.
