A Felismerés és konvertálás funkció elemzi a rajzokat, hogy gyorsan azonosíthassa a blokkokká konvertálható objektumokat. Ez a funkció időt takarít meg, növeli a termelékenységet és csökkenti a blokk-konvertálási folyamat hibáit.
Az AutoCAD Felismerés és konvertálás funkciója az Autodesk AI segítségével ellenőrzi a rajzot, és azonosítja a blokkokká konvertálható objektumokat.

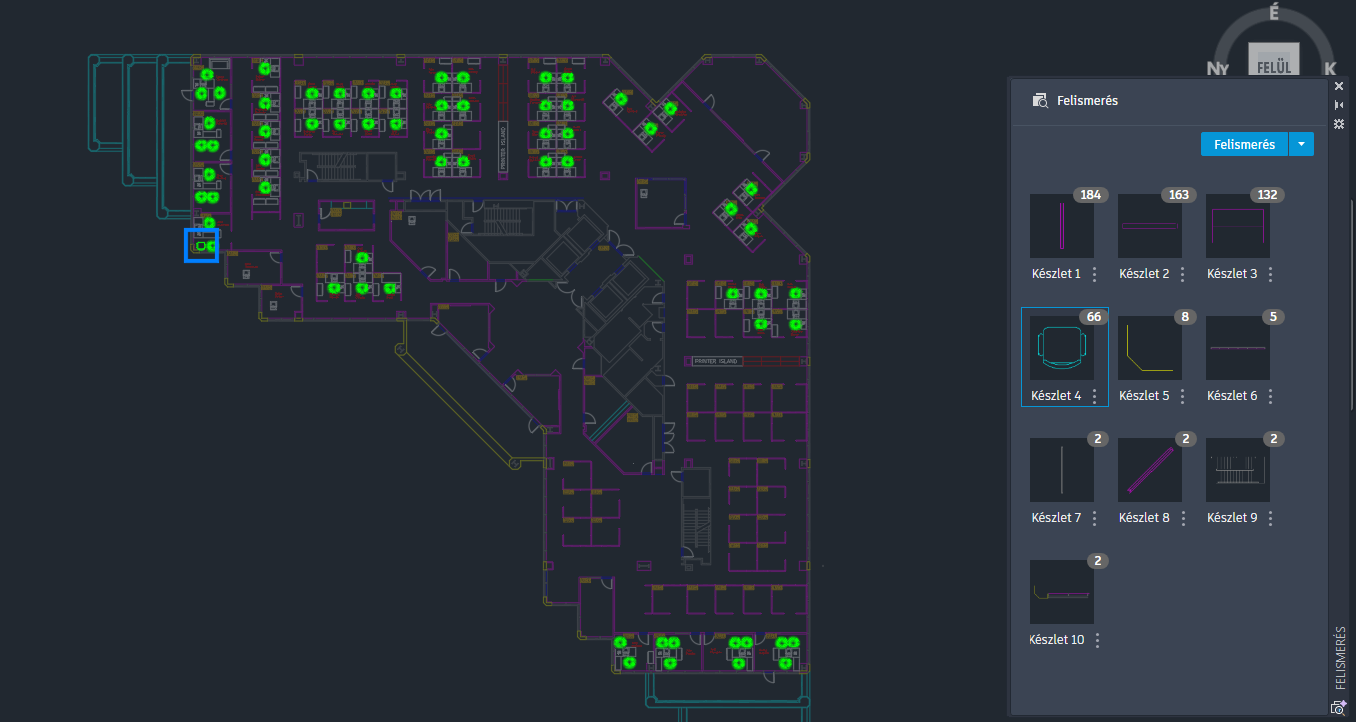

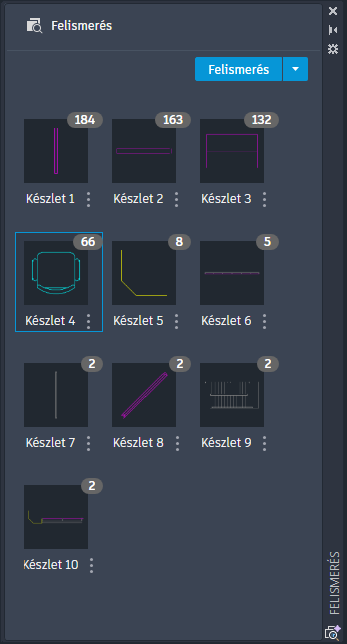

A Felismerés elindításakor az Autodesk AI megvizsgálja a rajz geometriáját. A rajzelemzés befejezése után a paletta értesíteni fogja, ha a program blokkokká konvertálható objektumokat észlelt. A készlet hasonló felismert objektumok csoportja, amelyeket egyetlen blokká lehet konvertálni.
Az egyes számozott készletek melletti három pontra kattintva minden készletet új vagy meglévő blokká konvertálhat, vagy szerkesztheti az elsődleges példányt, amely a fő blokkdefiníció az új blokká való konvertáláskor. Ha pedig egy már meglévő blokkba konvertál, a rendszer az elsődleges példány használatával definiálja a blokk beillesztési léptéket és elforgatását.

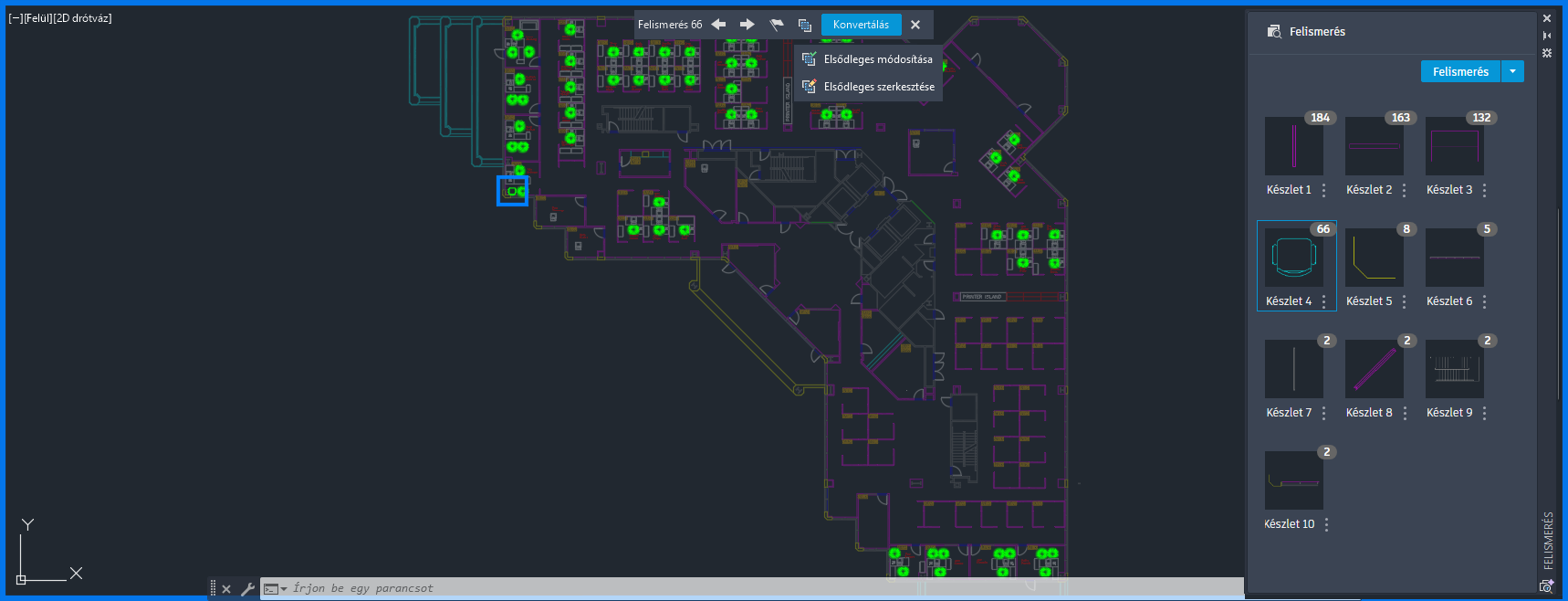

Az áttekintési módban a rajzablak tetején megjelenik a Felismerés eszköztár.
Az eszköztáron a következőket érheti el:
- Az észlelt példányok teljes számának megtekintése egy készletben
- Navigálás az előző vagy a következő példányra a rajzban
- A kék szegéllyel jelölt elsődleges példány módosítása vagy szerkesztése
- Konvertálás blokká

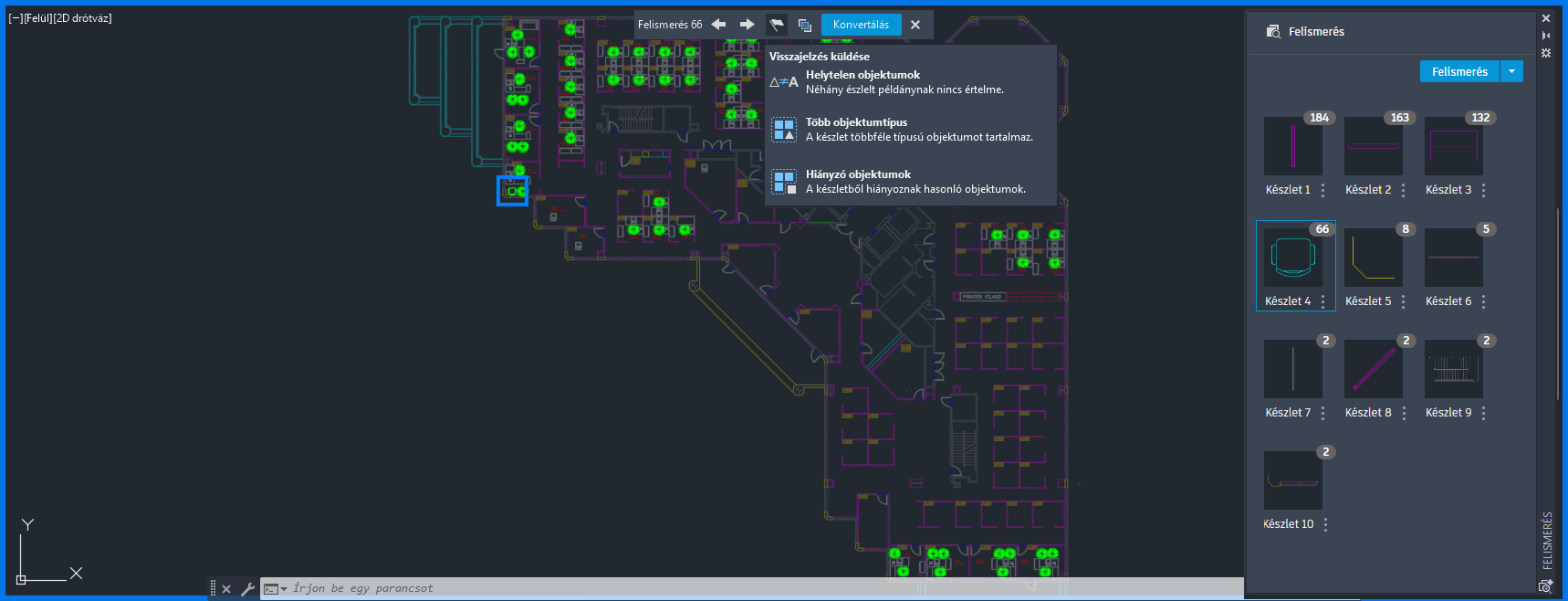

A felismerési eredmények áttekintése során előfordulhat, hogy nem megfelelő készleteket vagy példányokat talál. Az alábbi példában a program nem észlelt egy hasonló objektumot, így az nem került a készletbe. A hibát a Felismerés eszköztár használatával jelentheti. A hibák jelentésével hozzájárul a szolgáltatás általános teljesítményének és pontosságának javításához.
Fő megfontolandó szempontok
Íme néhány fontos megfontolandó szempont:
- A Felismerés és konvertálás a helyszínrajzi nézetű rajzokon való használathoz készült. A felismerés jelenleg az építészeti objektumokat (például ajtókat, fürdőkádakat és WC-ket) azonosítja a leghatékonyabban, azonban előfordulhat, hogy még nem minden építészeti objektumot észlel pontosan.
- Amíg a szolgáltatás továbbfejlesztésén dolgozunk, a felismerési pontosság növelése érdekében a felismerés indítása előtt ajánlott a rajzot úgy beállítani, hogy valós mértékegységeket használjon.
Az áttekintési módban ideiglenesen le vannak tiltva a következő parancsok:
- BKONVERTÁL
- -BKONVERTÁL
- BSZERK
- -BSZERK
- BKERES
- -BKERES
- ÖSSZEHASONLÍT
- -ÖSSZEHASONLÍT
- DARABSZÁM
- DARABSZÁMLISTA
- JELÖLŐIMPORT
- -JELÖLŐIMPORT
- REFSZERK
- -REFSZERK
- PAUSZ
- VERZIÓÖSSZEHASONLÍT
- XILLESZT
- XRÉSZ
- XÖSSZEHASONLÍT
A rajzok elemzése és a blokkokká konvertálható objektumok gyors azonosítása időt takarít meg, növeli a termelékenységet, valamint csökkenti a blokk-konvertálási folyamat hibáit. Ahogy a funkció folyamatosan fejlődik, a visszajelzések és a hibák jelentése fontos a szolgáltatás teljesítményének és pontosságának növeléséhez.
