ShoulderRoundedTarget

A ShoulderRoundedTarget alkotóelem egy padka lekerekítését biztosítja.

A padkát a csatlakozási pont és a lekerekítés MSP-pontja között számítja program. Az MSP-pont és a célfelület közötti távolság nem elegendő a lekerekítési görbe biztosításához, a lekerekítési görbe értéke az illeszkedés érdekében csökken. Megadhatja a lekerekített padka geometriáját.

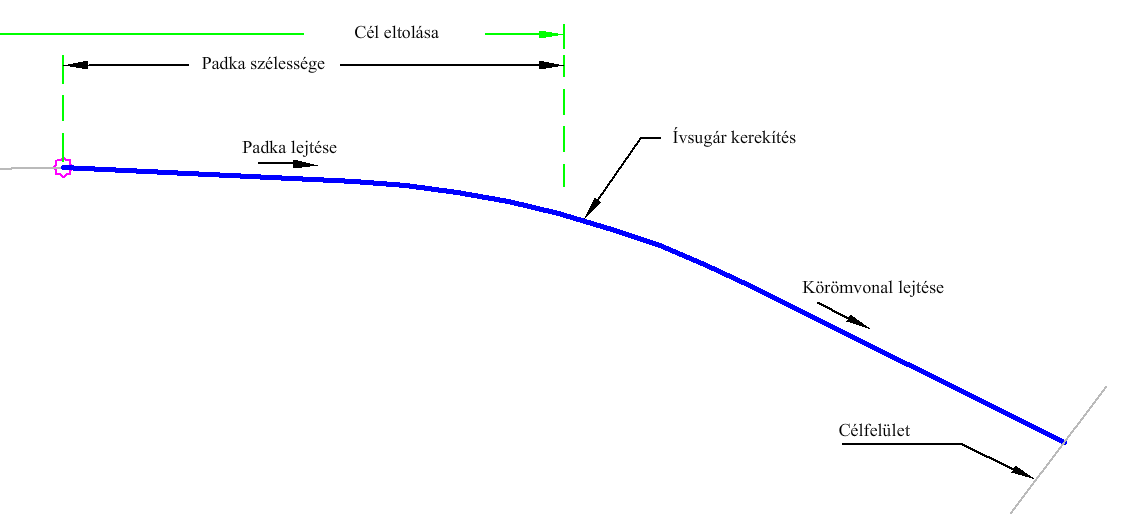

Igazítás

A csatolási pont a burkolt padka belső élén található, amely általában a forgalmi sáv külső élén található.

Beviteli paraméterek

Megjegyzés: Minden méret méterben vagy lábban van megadva, ha nincs feltüntetve más mértékegység. Az összes rézsű a távolság-magasság arányában van megadva (például 4 : 1), ha nincs „%” jellel ellátva.

Paraméter	Leírás	Típus	Alapértelmezett
Oldal	Megadja az alkotóelem elhelyezési oldalát.	Bal/Jobb	Jobb
Padka esése	A padka esése.	Numerikus	-5 ( % )
Körömvonal esése	A körömvonalrézsű esése.	Numerikus, pozitív	2 (: 1)
Lekerekítési görbe	Megadja a hossz értékét.	Numerikus, pozitív	2,5 láb 0,75 m
Padka szélessége	Szélesség a csatolási ponttól a padka fordulópontjáig.	Numerikus, pozitív	5 láb 1.5 m

Célparaméterek

Ez a szakasz az alkotóelemben található olyan paramétereket sorolja fel, amelyek egy vagy több célobjektumhoz rendelhetők hozzá. További információ: Nyomtervcélok megadása.

Paraméter	Leírás	Állapot
Körömvonal felület	A körömvonal felület neve. Felület megadásának céljaként a következő objektumtípusok használhatók: felületek.	Választható
Eltolási cél	Ezzel felülbírálható a padka szélessége, és a padka egy eltolási nyomvonalhoz köthető. Az eltolás a következő objektumtípusok esetén adható meg: nyomvonalak, vonalláncok, vezérlővonalak és földmérési alakzatok.	Választható

Futásidejű logikai hozzárendelések

Nincsenek.

Kimeneti paraméterek

Nincsenek.

Viselkedés

A lekerekítési görbe MPS-helyét a beviteli paraméterek, vagy ha be van állítva, az eltolási cél segítségével számítja ki a program. A rendszer ezután egy ideiglenes körömvonal-kapcsolódást számol ki. Ezután kiszámolja a görbét, a fennmaradó pontokat és kapcsolódásokat pedig hozzáadja az alkotóelemhez.

Művelet tervezési módban

Tervezési módban az alkotóelem megjeleníti a padkát alkotó csatolásokat.

Pont-, kapcsolódás- és alakkódok

A következő táblázat azoknak az ilyen típusú alkotóelemeknek tartalmazza a pont-, kapcsolódás- és alakkódjait, amelyekhez van kód hozzárendelve. A táblázatban nem szerepelnek azok az alkotóelemek, amelyekhez nincsenek pont-, kapcsolódás- és alakkódok hozzárendelve.

Pont, kapcsolódás vagy alak	Kód	Leírás
P1	Tető, Töréspont
P4	Körömvonal, Tető
L1 - L3	Tető
