Ez egy általános célú alkotóelem, amelyik a függőleges iránytörés távolságára terjed ki egy adott lejtéssel.
A nyomtervmodell készítése közben egy hossz-szelvénnyel adható meg a függőleges iránytörés.
Csatolás
A csatolási pont a kapcsolódás belső élén található. Ez az alkotóelem a csatolási ponttól balra vagy jobbra is beilleszthető.
Beviteli paraméterek
Megjegyzés: Minden méret méterben vagy lábban van megadva, ha nincs feltüntetve más mértékegység. Az összes rézsű a távolság-magasság arányában van megadva (például 4 : 1), ha nincs „%” jellel ellátva.
|
Paraméter |
Leírás |
Típus |
Alapértelmezett |
|---|---|---|---|
|
Oldal |
Megadja, hogy melyik oldalra kerüljön az alkotóelem |
Bal/Jobb |
Jobb |
| Túlemelés lejtésének használata |
Engedélyezi a túlemelési lejtést a padkához vagy a sávhoz |
Nem, Bal belső sáv, Bal külső sáv, Jobb belső sáv, Jobb külső sáv, Bal belső padka, Bal külső padka, Jobb belső padka vagy Jobb külső padka |
Nem |
|
Lejtés |
A kapcsolódás %-ban vagy aránnyal kifejezett esése. |
Numerikus , pozitív, nem nulla |
2 (%), (vagy 2:1) |
|
Függőleges iránytörés |
+/- függőleges iránytörés a kapcsolódás eleje és vége között |
Numerikus. nem nulla |
3,0 m 10.0 láb |
|
Pontkódok |
A kapcsolódás külső éléhez társítandó felületi kódok listája |
Vesszővel tagolt karakterlánc |
P2 |
|
Kapcsolódási kódok |
A kapcsolódáshoz társítandó kódok listája |
Vesszővel tagolt karakterlánc |
Tető, Alapszint |
|
Kapcsolódás kihagyása |
Ez a paraméter hozzáadja vagy eltávolítja a felület kapcsolódását. |
Igen/Nem |
Nem |
Célparaméterek
Ez a szakasz az alkotóelem azon paramétereit sorolja fel, amelyek egy célobjektumhoz, például egy rajzban szereplő felület, nyomvonal vagy hossz-szelvény objektumhoz rendelhetők hozzá. További információ: Nyomtervcélok megadása.
|
Paraméter |
Leírás |
|
|---|---|---|
|
Függőleges iránytörés |
Ezzel felülbírálható a rögzített Függőleges iránytörés, és a kapcsolódás vége egy eltolási nyomvonalhoz köthető. Ez a művelet a következő objektumtípusokon hajtható végre: hossz-szelvények, 3D vonalláncok, vezérlővonalak és földmérési alakzatok. |
Választható |
Kimeneti paraméterek
|
Paraméter |
Leírás |
Típus |
|---|---|---|
|
Kezdő távolság |
A kapcsolódás elejének +/- eltolása |
Numerikus |
|
Kezdőmagasság |
Szintmagasság a kapcsolódás elején |
Numerikus |
|
Vég eltolás |
A kapcsolódás végének +/- eltolása |
Numerikus |
|
Zárómagasság |
Szintmagasság a kapcsolódás végén |
Numerikus |
|
Kapcsolódás esése |
A kapcsolódás lejtése |
Numerikus |
Viselkedés
Egy kapcsolódás kerül a csatolási ponttól a beillesztés irányába a megadott lejtéshez, amíg el nem éri a megadott magasságot. Ha a hossz-szelvény neve futás közben kerül megadásra, akkor a függőleges iránytörés a hossz-szelvény magasságához igazodik.
Ez az alkotóelem tartalmaz egy opcionális beviteli paramétert Túlemelés lejtésének használata névvel, amely lehetővé teszi a padkához tartozó túlemelési lejtés használatát. A paraméter értéke Nem, Bal belső sáv, Bal külső sáv, Jobb belső sáv, Jobb külső sáv, Bal belső padka, Bal külső padka, Jobb belső padka vagy Jobb külső padka lehet. Az alapértelmezett beállítás a Nem.
Működés tervezési módban
Elrendezési módban ez az alkotóelem megjeleníti a kapcsolódást a megadott lejtésnél és függőleges iránytörésnél.
Pont-, kapcsolódás- és alakkódok
Nincsenek.

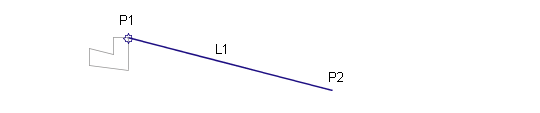

Kódolási ábra
