ÁtfedésMarásSzint1Sáv1Oldal

Ez az alkotóelem egy meglévő út egyik oldalához ad hozzá átfedési fóliát, szükség szerint egy marási vagy kiegyenlítési fóliával.

Csatolás

A csatolási pont az átfedési fólia belső élének pontja, pályafelület oldaleséssel.

Beviteli paraméterek

Megjegyzés: Minden méret méterben vagy lábban van megadva, GenericPavementStructureha nincs feltüntetve más mértékegység. Az összes esés a távolság-magasság arányában van megadva, ha nincs százalékos lejtést jelző „%” jellel ellátva.

Paraméter Leírás Típus Alapértelmezett
Oldal Megadja, hogy az út tengelyének melyik oldalára kerüljön a felújítási alkotóelem. Felhasználó által definiált Bal
A tervezési sávszélesség ugyanaz, mint a meglévő sávszélesség
  • Igen

    Megadja, hogy a tervezési sávszélesség megegyezik a meglévő sávszélességgel.

  • Nem

    Megadja, hogy a tervezési sávszélesség nem egyezik meg a meglévő sávszélességgel.

    Megjegyzés: Ha a Nem érték van kiválasztva, a Meglévő sáv belső éle és a Meglévő sáv külső éle paraméter nem lesz alkalmazva az alkotóelemen.
Felhasználó által definiált Nem
Meglévő sáv belső éle Ez a kezdőpont a meglévő talaj lejtésének kiszámításához. Numerikus 0.000 m
Meglévő sáv külső éle Ez a kezdőpont a meglévő talaj lejtésének kiszámításához. Numerikus 0.000 m
Bevonatmélység Az átfedési fólia mélysége. Numerikus, pozitív 0.300 m
Bevonat lejtési beállításai Meghatározza az átfedés esési beállításait.
Tipp: A flapping egy kifejezés, ami azt írja le, hogyan történik a javított oldalesés kiszámítása a bevonathoz egy felújítási alkotóelemben. A flapping eredményei az eséstűréstől és a meglévő talaj oldalesése és az ideális oldalesés közötti eséskülönbségtől függően eltérőek lehetnek. Ha az eséskülönbség kisebb, mint az alkotóelem eséstűrése, akkor az eset „tűrésen belülinek” tekinthető. Ha az eséskülönbség nagyobb, mint az alkotóelem eséstűrése, akkor az eset „tűrésen kívülinek” tekinthető.
Megjegyzés: Az eséstűrés egy abszolút érték. Tehát a 0.4% és –0.4% eséskülönbség abszolút értéke egyaránt 0.4%. Ha az eséstűrés értéke 0.5%, akkor a 0.4% abszolút eséskülönbség tűrésen belüli lesz.
  • Felhasználó által definiált, flappinggel
    A flapping azt határozza meg, hogyan számítja ki a rendszer a javított oldalesést az alkotóelem eséstűréséhez viszonyítva.
    • Flapping tűrésen belül:

      A javított oldalesés a meglévő talaj oldalesése lesz.

    • Tűrésen kívüli flapping:
      A javított oldalesés változó lesz, amelyet a meglévő talaj oldalesése plusz/mínusz az eséstűrés értéke határoz meg.
      Megjegyzés: Az eséstűrés hozzáadása vagy kivonása attól függ, hogy melyikkel hozható közelebb egymáshoz a meglévő talaj oldalesésének és az ideális oldalesésnek az értéke.
  • Felhasználó által definiált, flapping nélkül
    A flapping azt határozza meg, hogyan számítja ki a rendszer a javított oldalesést az alkotóelem eséstűréséhez viszonyítva.
    • Flapping tűrésen belül:

      A javított oldalesést a program az ideális oldaleséssel egyenlőre állítja be.

    • Tűrésen kívüli flapping:
      A javított oldalesés az ideális oldalesés plusz/mínusz az eséstűrés értéke.
      Megjegyzés: Az eséstűrés hozzáadása vagy kivonása attól függ, hogy melyikkel hozható közelebb egymáshoz a meglévő talaj oldalesésének és az ideális oldalesésnek az értéke.
  • Külső/belső sáv túlemelés
    A Külső vagy Belső sáv túlemelés helyettesíti az Ideális oldalesést. A bevonatréteghez a javított oldalesés értékeit a szelvény túlemelési táblázata határozza meg az ideális oldalesés helyett.
    Megjegyzés: Ha a Külső/belső sáv túlemelése ki van kiválasztva, de a felújítási nyomterv nyomvonalához nincs túlemelési táblázat definiálva, a program helyette az ideális oldalesést fogja használni.
    • Tűrésmezőn belül:
      • Ha a nyomvonalhoz meg van adva túlemelési táblázat: A javított oldalesés a túlemelési táblázatból származó sávtúlemelési érték lesz.
      • Ha a nyomvonalhoz nincs megadva a túlemelési táblázat: A javított oldalesés a megadott ideális oldalesés lesz.
        Megjegyzés: Ez a működés megegyezik a Felhasználó által definiált, flapping nélkül beállítás működésével.
    • Tűrésen kívüli:
      • Ha a nyomvonalhoz meg van adva túlemelési táblázat: A javított oldalesés a túlemelési táblázatból származó sávtúlemelés plusz/mínusz az eséstűrés értéke lesz.
      • Ha a nyomvonalhoz nincs megadva túlemelési táblázat: A javított oldalesés a megadott ideális oldalesés plusz/mínusz az eséstűrés értéke lesz.
        Megjegyzés: Ez a működés megegyezik a Felhasználó által definiált, flapping nélkül beállítás működésével.
  • Lejtés átvétele

    A javított oldalesés mindig egyenlő a Meglévő talaj lejtésével.

  • Ideális oldalesés használata

    A javított oldalesés mindig egyenlő az Ideális oldaleséssel.

Felhasználó által definiált Felhasználó által definiált, flapping nélkül
Ideális oldalesés Megadja a felhasználó által definiált ideális oldalesést. Numerikus -2.00%
Sávszélesség A sáv szélessége, amit a sáv külső élének eltolása határoz meg a sáv belső élétől. Numerikus 12.000 m
Hossz-szelvény beállítások használata Válassza ki az átfedés belső élének hossz-szelvényhez történő hozzárendeléséhez, a magasság minimális szintmélységhez való hozzáigazításához, vagy korábbi alkotóelemhez való rögzítéshez.
  • Minimális szintmélység

    Az oldalesés és magasság módosítások megfelelnek a Minimális szintnek és/vagy a Minimális marási mélységnek. A bázis a meglévő felület.

  • Hossz-szelvény használata

    Nem lesz magasságmódosítás. A felújítási alkotóelem csatolási pontjának magassága megfelel a hozzárendelt hossz-szelvénynek. Az oldalesés módosítást az átfedés esési beállításai határozzák meg.

  • Rögzítés előzőhöz

    Nem lesz magasságmódosítás. A felújítási alkotóelem csatolási pontjának magassága megfelel az előző alkotóelem csatolási pontjának (a legtöbb esetben ez az előző sáv végpontja lesz). Az oldalesés módosítást az átfedés esési beállításai határozzák meg.

Felhasználó által definiált Minimális szintmélység
Minimális szintmélység A minimális szintmélység a marási réteg alja és a bevonatréteg alja között. Numerikus 0.00 m
Minimális marási mélység A minimális marási mélység a marási réteg alja és a meglévő talajfólia alja között. Numerikus 0.300 m
Eséstűrés Az átfedés esésváltozásának tűrése. Numerikus 0.50%

Kimeneti paraméterek

Paraméter Leírás Típus Alapértelmezett
Javított oldalesés Ez az út módosított oldalesése, amely úgy lett optimalizálva, hogy a lehető legjobban illeszkedjen a megadott felújítási alkotóelem paraméterekhez. Numerikus, negatív -2.00%
Meglévő talajlejtés A terep hossz-szelvény oldalesése (%), a sáv belső élétől a sáv külső éléig számítva. Numerikus, negatív n/a

Célparaméterek

Paraméter Leírás Szükséges?
Célfelület A meglévő útpályát definiáló felület neve. Igen
Tetőeltolási cél A tetőpont eltolását meghatározó objektum neve. A következő objektumtípusokat lehet megadni az eltolás céljaként: nyomvonalak, vonalláncok, vezérlővonalak és földmérési alakzatok. Nem
Sáv belső élének eltolási célja A sáv belső élének eltolását meghatározó objektum neve. A következő objektumtípusokat lehet megadni az eltolás céljaként: nyomvonalak, vonalláncok, vezérlővonalak és földmérési alakzatok. Nem
Sávszélesség célja A sáv külső élének eltolását meghatározó objektum neve. A következő objektumtípusokat lehet megadni az eltolás céljaként: nyomvonalak, vonalláncok, vezérlővonalak és földmérési alakzatok. Nem
Meglévő sáv belső élének eltolási célja A belső mintapont eltolását meghatározó objektum neve, amely segítségével a program kiszámolja a meglévő felület lejtését. A következő objektumtípusokat lehet megadni az eltolás céljaként: nyomvonalak, vonalláncok, vezérlővonalak és földmérési alakzatok. Nem
Meglévő sáv külső élének eltolási célja A külső mintapont eltolását meghatározó objektum neve, amely segítségével a program kiszámolja a meglévő felület lejtését. A következő objektumtípusokat lehet megadni az eltolás céljaként: nyomvonalak, vonalláncok, vezérlővonalak és földmérési alakzatok. Nem

Viselkedés

  • A területeket minden fólia számára meg kell adni.
  • A Kiegyenlítési terület egyenlő az 1. szint + marás fóliák kombinált területével.

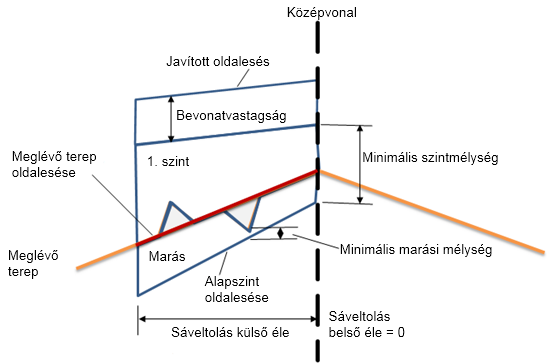

  • A Marási terület fólia az alábbi ábrán Marás néven szerepel.
  • A minimális szintmélység egyenlő a marási fólia alja és a bevonatréteg alja közötti területtel.

Speciális eset

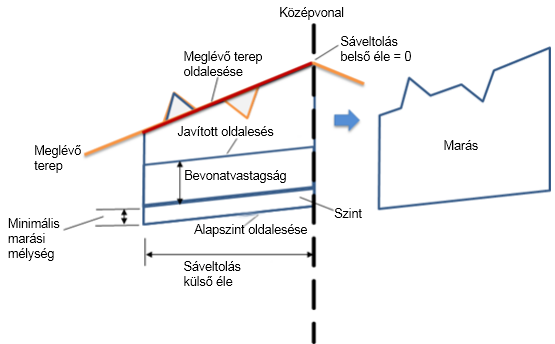

A következő példa azt az esetet mutatja be, amikor a Hossz-szelvény használata van kiválasztva a Hossz-szelvény beállításokban, és a bevonat a meglévő talaj alatt található.

Viselkedések:
  • A Minimális marási mélység az Átfedés aljától az Alapszint fóliáig van mérve.
  • A Minimális marási mélység területét a program Szint területként tölti ki.
  • A teljes marási terület az Alapszint fóliától a Meglévő talaj fóliáig terjed.

Pont-, kapcsolódás- és alakkódok

Pont, kapcsolódás vagy alak Kód Leírás
P1, P2 Szsz Átfedési élek a pályafelületen (átfedés tetejének élei)
P3, P4 Szsz_Átfedés Átfedési élek a kiegyenlítési réteg alatt (átfedés aljának élei)
P7, P8 Szsz_Marás Átfedési élek a marási fólia alatt (marás aljának élei)
L1 Tető, Burkolat Átfedés teteje
L2, L3, L4 Átfedés Átfedési kapcsolódások
L5, L6 Szint A kiegyenlítési esethez
L7, L8 Marás A marási esethez
L9 Szint, marás, alapszint A marási réteg kapcsolódásai

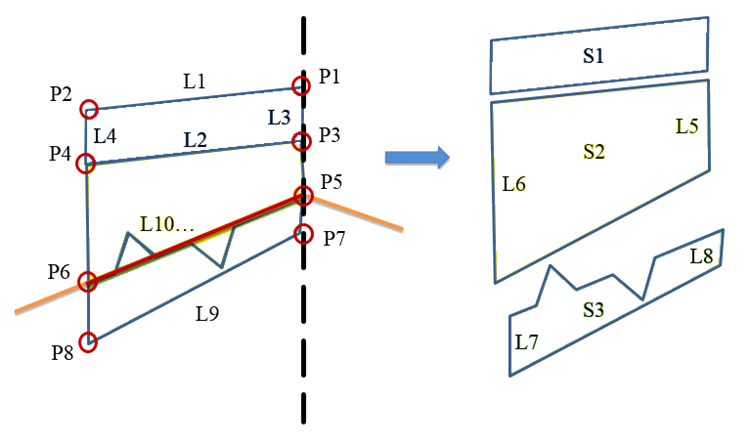

S1 Átfedés Az átfedés teteje és alja közötti terület. Ez a terület átfedi a kiegyenlítési területet, ahogy az alábbi kódolási ábrán is látható
S2 Szint A meglévő felület fölötti és az átfedés alja alatti terület (kiegyenlítési eset)
S3 Marás A meglévő felület alja és a marás alja közötti terület (marási eset)
Megjegyzés: Több kapcsolódás történik, amikor a Meglévő terepfelület nem sima. Ez az alábbi képen is látható az L10-nél.
