Az SLOCityCurbs alkotóelem csatolásokat és alakokat helyez el a szegélyek, vízlevezető csatornák és járdák létrehozása céljából San Luis Obispo város alaptervei alapján.
Ellenőrizze, hogy a használt méretek megfelelőek-e az alapterv Ön által választott értelmezéséhez.

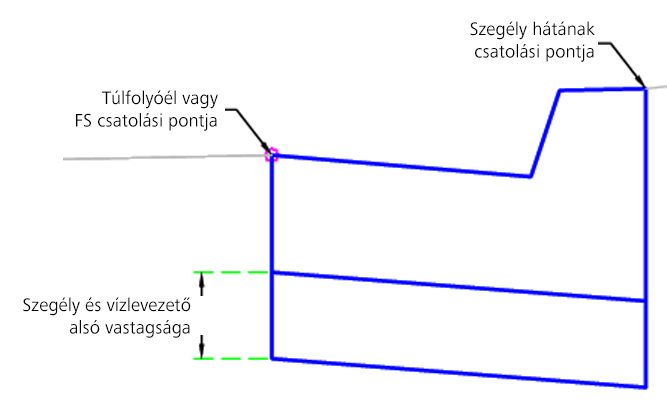

Szegély és vízlevezető:

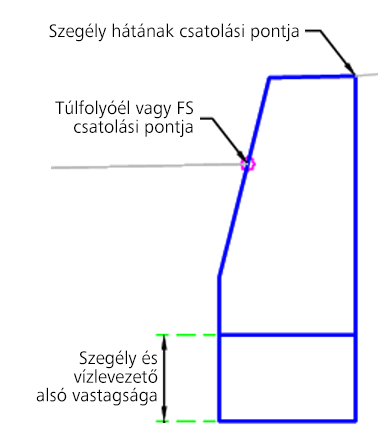

Szegély:

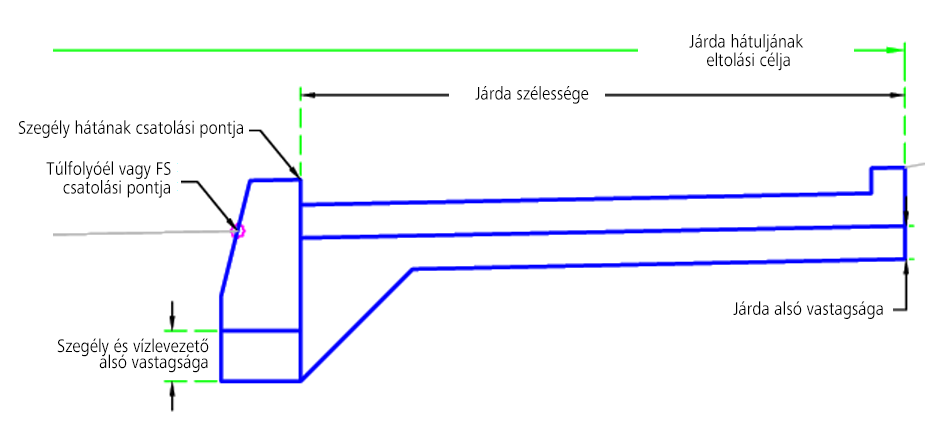

Pallóösvényes járda:

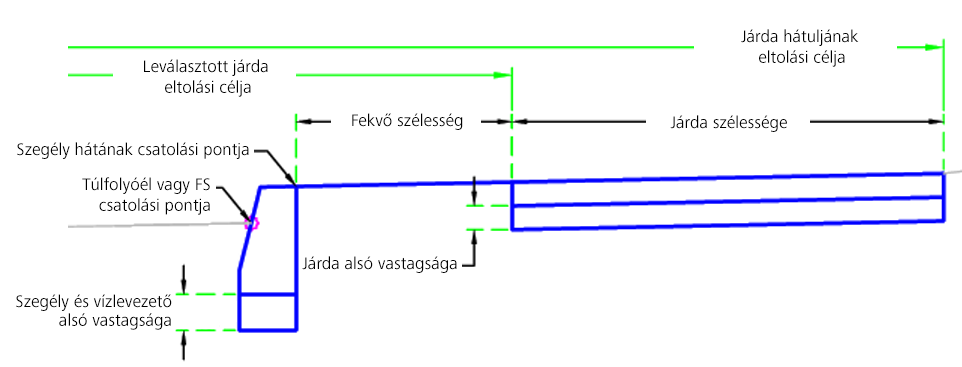

Leválasztott járda:

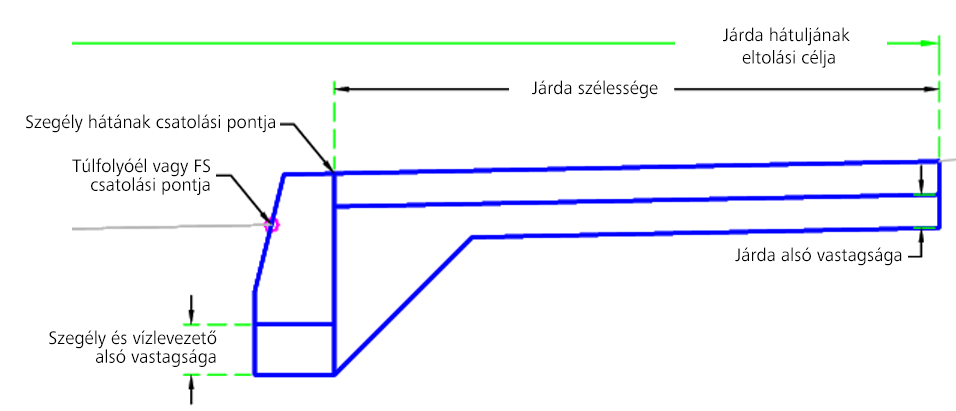

Integrált járda:
Csatolás
A csatolási pont a túlfolyóélnél (vagy az FS-nél) és a szegély hátulján található. Ez a komponens a bal és a jobb oldalhoz is csatolható.
Beviteli paraméterek
|
Paraméter |
Leírás |
Típus |
Alapértelmezett |
|---|---|---|---|
| Oldal | Megadja, hogy melyik oldalra kerüljön az alkotóelem | Bal / Jobb | Jobb |
| Szegély típusa | A szegély vagy a szegély és a vízlevezető típusa | 6 hüvelykes szegély és 24 hüvelykes vízlevezető / 8 hüvelykes szegély és 24 hüvelykes vízlevezető / 6 hüvelykes szegély és 18 hüvelykes vízlevezető / 8 hüvelykes szegély és 18 hüvelykes vízlevezető / 6 hüvelykes szegély / 8 hüvelykes szegély | 6 hüvelykes szegély és 18 hüvelykes vízlevezető |
| Csatolási pont | A szegély vagy a szegély és a vízlevezető csatolási pontja | Túlfolyóél vagy FS / A szegély háta | Túlfolyóél vagy FS |
| Járda típusa | A használni kívánt járda típusa (vagy Nincs) | Leválasztott / Integráljel / Pallóösvényes / Nincs | Nincs |
| Szegély és vízlevezető alsó vastagsága | Alsó vastagság a szegély és a vízlevezető alatt | Numerikus, pozitív |
0.5 láb 0.15 m |
| Járda alsó vastagsága | Alsó vastagság a járda alatt | Numerikus, pozitív |
0.33 láb 0.10 m |
| Járda szélessége | A járda szélessége | Numerikus |
6 láb 2 m |
| Fekvő szélesség | A fekvő rajz szélessége leválasztott járda használatakor | Numerikus |
3 láb 1 m |
Célparaméterek
Ez a szakasz az alkotóelemben található olyan paramétereket sorolja fel, amelyek egy vagy több célobjektumhoz rendelhetők hozzá. További információ: Nyomtervcélok megadása.
|
Paraméter |
Leírás |
Állapot |
|---|---|---|
| Leválasztott járda eltolása | A rögzített járdaszélesség felülírására és a belső járdaél egy eltolási nyomvonalhoz való kötésére használható. A szélesség megadása a következő objektumtípusok esetén lehetséges: nyomvonalak, vonalláncok, vezérlővonalak és földmérési alakzatok. | Választható |
| Járda hátuljának eltolása | A rögzített járdaszélesség felülírására és a külső járdaél egy eltolási nyomvonalhoz való kötésére használható. A szélesség megadása a következő objektumtípusok esetén lehetséges: nyomvonalak, vonalláncok, vezérlővonalak és földmérési alakzatok. | Választható |
Futásidejű logikai hozzárendelések
A szegély és vízlevezető méretei az alkotóelemben tárolódnak. Futáskor a rendszer megkeresi ezeket az értékeket, és a kiválasztott szegélytípus alapján végzi el a hozzárendelést.
Kimeneti paraméterek
Nincsenek.
Viselkedés
A kezdeti pont a csatolási pontnál található. A szegély és vízlevezető pontjait, csatolásait és alakjait a rendszer a kiválasztott szegélytípus alapján hozza létre. A rendszer ezt követően elhelyezi az alapot a szegély és a vízlevezető alá.
Ha a járda típusa nem Nincs értékű, akkor a rendszer az ennek megfelelő járdát és alapot hozza létre. Ha a járda típusa Leválasztott, és a Leválasztott járda eltolása van megadva, akkor a járda belső éle módosul. Ha a Járda hátuljának eltolása van megadva, akkor az összes járdatípus szélessége módosul.
Működés tervezési módban
Tervezési módban ez az alkotóelem jeleníti meg a szegély és a vízlevezető, illetve a járda összetevőit a megadott beviteli paraméterek alapján.
Pont-, kapcsolódás- és alakkódok
A következő táblázat azoknak az ilyen típusú alkotóelemeknek tartalmazza a pont-, kapcsolódás- és alakkódjait, amelyekhez van kód hozzárendelve. A táblázatban nem szerepelnek azok az alkotóelemek, amelyekhez nincsenek pont-, kapcsolódás- és alakkódok hozzárendelve.
|
Pont, kapcsolódás vagy alak |
Kód |
Leírás |
|---|---|---|
| P1 | Perem | Vízlevezető csatorna perempontja |
| P2 | Folyásvonal_folyóka | Vízlevezető csatorna folyásvonalának pontja |
| P3 | Felsőszegély | Szegély teteje |
| P4 | Hátsószegély, Járda_Be | A szegély háta, integrált és pallóösvényes járda |
| P9 | Járda_Be | A járda belső széle a pályafelületen |
| P10 | Járda_Ki | A járda külső széle a pályafelületen |
| L1 – L3 | Tető, Szegély | Pályafelület a szegélyen és a vízlevezető csatornán |
| L5 | Alul | A szegély alsó része |
| L9, L13, L18 | Ágyazat, Alapszint | Alap alja |
| L10 | Felső, Gyep, Alapszint | |
| L11, L19 | Tető, Járda | |
| L12 | Járda_Alul | A járda alsó része |
| S1 | Szegély | Szegély és vízlevezető csatorna beton területe |
| S2 | Ágyazati réteg | |
| S3 | Járda | Járda betonterülete |
Kódolási ábra

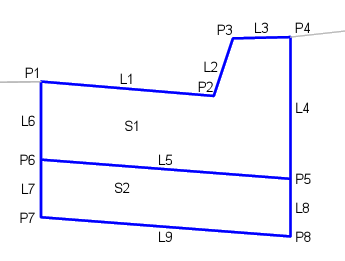

Szegély és vízlevezető:
Szegély:
Pallóösvényes járda:

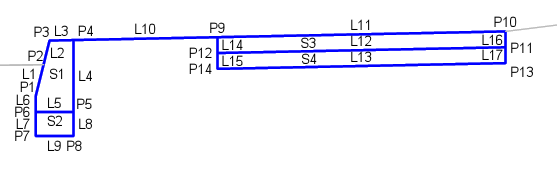

Leválasztott járda:

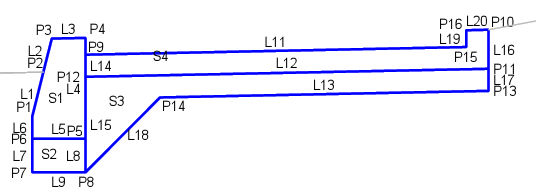

Integrált járda:
