Ez az alkotóelem árok műtárgy készítésére használható, igény szerint hát- és előrézsűkkel.
Igazítás
A csatolási pont a rézsű kapcsolódásait megelőző árok műtárgy legbelső pontja. Ha kihagyja a rézsű kapcsolódásait, akkor a csatolási pont az árok műtárgy belső falának legbelső pontja (kék kör jelzi).
Beviteli paraméterek
Megjegyzés: Minden méret méterben vagy lábban van megadva, GenericPavementStructureha nincs feltüntetve más mértékegység. Az összes rézsű a távolság-magasság arányában van megadva (például 4 : 1), kivéve, ha „%” jellel van ellátva.
| Paraméter | Leírás | Típus | Alapértelmezett |
|---|---|---|---|
| Oldal |
Megadja, hogy az alkotóelemet a csatolási pont jobb vagy bal oldalára illessze be. |
Bal / Jobb | Jobb |
| Mélység | Árok belső mélysége. | Numerikus, pozitív |
0.45 m 1.5 láb |
| Alapszélesség | Csatorna aljának szélessége. | Numerikus, pozitív |
0.5 m 1.5 láb |
| Oldalrézsű | Árok oldalrézsűi | Numerikus | 1:2 |

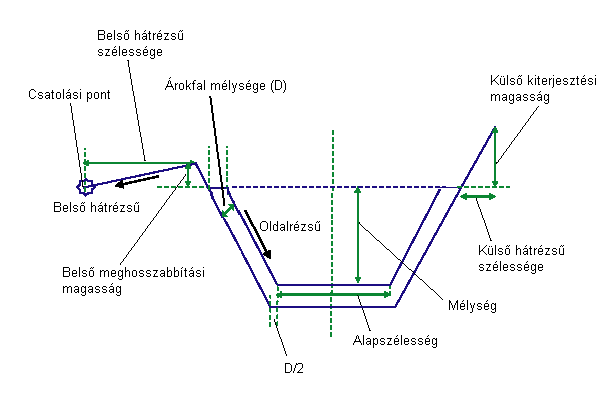

| Árokfal mélysége | Az árok falának mélysége. Ezt az értéket a program a rézsű szélére merőlegesen méri, az előző ábrán bemutatott módon. | Numerikus, pozitív |
0.1 m 0.33 láb |
| Belső meghosszabbítási magasság | Az árok belsejének a csatolási ponton túli, nem megrajzolt meghosszabbítása | Numerikus, pozitív |
0.15 m 0.45 láb |
| Belső hátrézsű szélessége | Az árok háttöltésének belső szélessége | Numerikus, pozitív |
1.5 m 5.0 láb |
| Külső hátrézsű szélessége | Az árok műtárgy külső pontján túl levő, nem megrajzolt szélesség | Numerikus, pozitív |
0.1 m 0.33 láb |
Célparaméterek
Ez a szakasz az alkotóelem azon paramétereit sorolja fel, amelyek egy célobjektumhoz, például egy rajzban szereplő felület, nyomvonal vagy hossz-szelvény objektumhoz rendelhetők hozzá. További információ: Nyomtervcélok megadása.
Célparaméterek: Nincs.
Kimeneti paraméterek
Nincsenek.
Viselkedés
Az alkotóelem egy árokműtárgy alakját készíti el a fenti ábrán látható módon.
A Civil 3D 2010-es és korábbi verzióiban az Árokfal vastagsága paramétert a program függőlegesen méri. A Civil 3D 2011-es és újabb verziókban ezt a paramétert a program a rézsű szélére merőlegesen méri. Így tehát, ha megnyit egy olyan rajzot a Civil 3D 2011 programban vagy valamely későbbi verziójában, amely tartalmaz egy a Civil 3D 2010 vagy programban vagy valamely korábbi verziójában létrehozott ilyen alkotóelemet, és a nyomterve(ke)t újraépíti, akkor a program módosítani fogja ezt a paramétert, hogy az az új viselkedésnek feleljen meg. Minden olyan térfogatjelentés is frissítésre kerül, amely használja ezt az alkotóelemet, hogy az új viselkedésnek feleljen meg.
Művelet tervezési módban
Ez az alkotóelem elrendezési módban a csatolási ponttól kezdve kifelé jön létre a bemeneti paraméterek alapján.
Pont-, kapcsolódás- és alakkódok
A következő táblázat azoknak az ilyen típusú alkotóelemeknek tartalmazza a pont-, kapcsolódás- és alakkódjait, amelyekhez van kód hozzárendelve. A táblázatban nem szerepelnek azok az alkotóelemek, amelyekhez nincsenek pont-, kapcsolódás- és alakkódok hozzárendelve.
| Pont / Kapcsolódás | Kódok | Leírás |
|---|---|---|
| P1, P6 | Árok_Hát | |
| P2, P5 | Árok_Felület | |
| P10 | Árok_Be | |
| P11 | Árok_Ki | |
| L9, L10, L11 | Felső, alapszint | |
| L1 - L5 | Tető, Árok_Tető | |
| L6, L7, L8 | Alapszint, Árok_Fenék | |
| S1 | Árok | Árok műtárgy alakterülete |

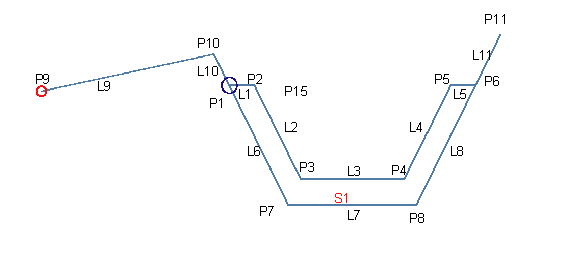

Kódolási ábra
