A PermeablePavement alkotóelem kapcsolódásokat és alakokat illeszt be egy opcionális felszín alatti csatornával rendelkező vízáteresztő burkolat létrehozásához.
Csatolás
A csatolási pont a vízáteresztő burkolat belső élén található. Ez a komponens a bal és a jobb oldalhoz is csatolható.

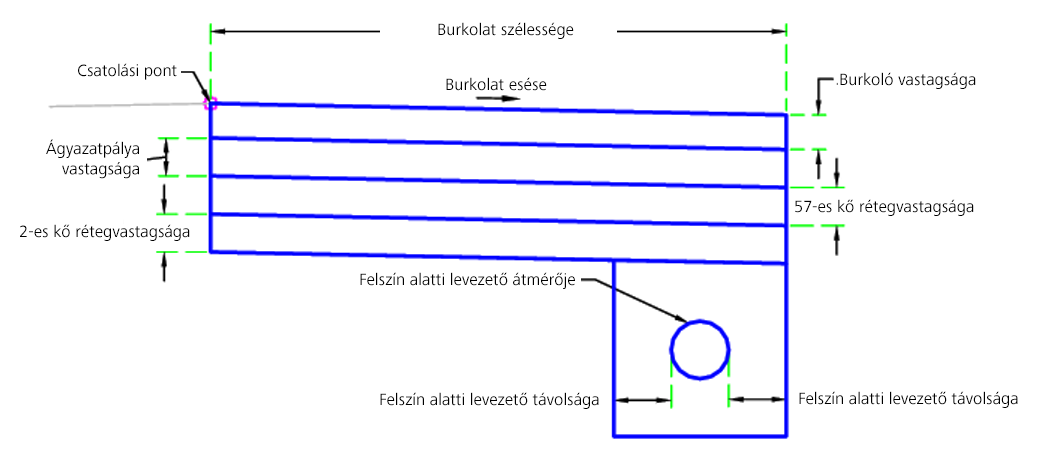

Beviteli paraméterek
|
Paraméter |
Leírás |
Típus |
Alapértelmezett |
|---|---|---|---|
| Oldal | Megadja, hogy melyik oldalra kerüljön az alkotóelem | Bal / Jobb | Jobb |
| Burkoló vastagsága | Burkoló vastagsága | Numerikus, pozitív |
0.26 láb 0.08 m |
| Ágyazatpálya vastagsága | Ágyazatpálya vastagsága | Numerikus, pozitív |
0.17 láb 0.05 m |
| Kőréteg rétegvastagsága | Az 57-es kő 57 | Numerikus, pozitív |
0.33 láb 0.10 m |
| Kőréteg (2-es) rétegvastagsága | Az 57-es kő 2 | Numerikus, pozitív |
0.5 láb 0.15 m |
| Felszín alatti levezető hozzáadása | Felszín alatti levezetővel | Igen/Nem | Igen |
| Felszín alatti levezető átmérője | Átmérő átmérője | Numerikus, pozitív |
0.5 láb 0.15 m |
| Felszín alatti levezető távolsága | A felszín alatti levezető körüli szikla távolsága | Numerikus, pozitív |
0.5 láb 0.15 m |
| Burkolat szélessége | Burkolat szélessége | Numerikus, pozitív |
24 láb 7.3 m |
| Nem áteresztő bélés hozzáadása | Hozzáad egy nem áteresztő bélést a burkolat rész alatt | Igen/Nem | Nem |
| Burkolat esése | Burkolat esése | Numerikus | -2% |
Célparaméterek
Ez a szakasz az alkotóelemben található olyan paramétereket sorolja fel, amelyek egy vagy több célobjektumhoz rendelhetők hozzá. További információ: Nyomtervcélok megadása.
|
Paraméter |
Leírás |
Állapot |
|---|---|---|
| Felszín alatti levezető folyásfeneke | Ezzel felülbírálható a felszín alatti levezető folyásfenekének szintmagassága. A szintmagasság megadása a következő objektumtípusok esetében lehetséges: hossz-szelvények, 3D vonalláncok, vezérlővonalak és földmérési alakzatok. | Választható |
| Burkolat szintmagassága | Ezzel felülbírálható a burkolat lejtése. A szintmagasság megadása a következő objektumtípusok esetében lehetséges: hossz-szelvények, 3D vonalláncok, vezérlővonalak és földmérési alakzatok. | Választható |
| Vízáteresztő burkolat szélessége | Ezzel felülbírálható a burkolat szélessége. A szélesség megadása a következő objektumtípusok esetén lehetséges: nyomvonalak, vonalláncok, vezérlővonalak és földmérési alakzatok. | Választható |
| Felszín alatti levezető célja | Ezzel felülbírálható a cső eltolásának értéke, és a cső egy eltolási nyomvonalhoz köthető. A szélesség megadása a következő objektumtípusok esetén lehetséges: nyomvonalak, vonalláncok, vezérlővonalak és földmérési alakzatok. | Választható |
Futásidejű logikai hozzárendelések
Nincsenek.
Kimeneti paraméterek
Nincsenek.
Viselkedés
A vízáteresztő burkolat lejtését a bementi paraméterek, vagy ha van ilyen beállítva, az eltolási célok határozzák meg. A vízáteresztő burkolat alakjának létrehozása a bementi paraméterek alapján történik. Ha a felszín alatti levezető használata elő van írva, akkor a felszín alatti levezetőt és a környező anyagokat is létrehozza a program. A felszín alatti levezető a burkolat szélén helyezkedik el, hacsak a célok nem módosítják a helyet és a szintmagasságot Ha elő van írva egy nem áteresztő bélés használata, kapcsolódási kódokat rendel hozzá a program a megépített kapcsolódások alsó és külső oldalaihoz.
Működés tervezési módban
Tervezési módban ez az alkotóelem a vízáteresztő burkolatot a bemeneti paraméterek alapján rajzolja meg.
Pont-, kapcsolódás- és alakkódok
A következő táblázat azoknak az ilyen típusú alkotóelemeknek tartalmazza a pont-, kapcsolódás- és alakkódjait, amelyekhez van kód hozzárendelve. A táblázatban nem szerepelnek azok az alkotóelemek, amelyekhez nincsenek pont-, kapcsolódás- és alakkódok hozzárendelve.
|
Pont, kapcsolódás vagy alak |
Kód |
Leírás |
|---|---|---|
| P1, P2, P3, P4 | Burkoló | A burkoló széle |
| P5, P6 | Ágyazat | Az ágyazat széle |
| P7, P8 | 57-es kő | 57-es kőágyazat széle |
| P8, P9 | 2-es kő | 2-es kőágyazat széle |
| P12, P13 | FelszínAlattiLevezetőÁgyazat | Felszín alatti levezető ágyazatának széle |
| P14 | Cső, Folyásfenék | Cső folyásfeneke |
| L1 | Tető, Burkoló | A burkoló teteje |
| L2 | Burkoló | A burkoló alja |
| L3 | Ágyazat | Az ágyazat alja |
| L4 | 57-es kő | 57-es kő alja |
| L5 | 2-es kő, Alapszint | 2-es kő alja |
| L6 | FelszínAlattiLevezetőÁgyazat, Alapszint | Felszín alatti levezető ágyazata |
| L6-14, L16-17 | NemÁteresztő_Bélés | (Opcionális) Nem áteresztő bélés kapcsolódási kódja |
| S1 | Burkoló | |
| S2 | Ágyazat | |
| S3 | 57-es kő | |
| S4 | 2-es kő | |
| S5 | FelszínAlattiLevezetőÁgyazat | Felszín alatti levezető ágyazata |

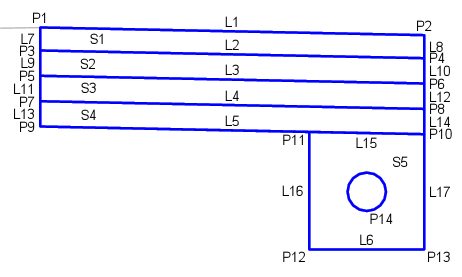

Kódolási ábra
