SávKülsőTúlemelésTöbbrétegű

Igazítás

A csatolási pont lehet: (a) a sáv belső szélénél, a befejezett esésnél, ha a beillesztési pont a tetőszelvény, vagy (b) a forgalmi sáv külső szélénél, ha a beillesztési pont a forgalmi sáv szélénél van. Ez a komponens a bal és a jobb oldalhoz is csatolható.

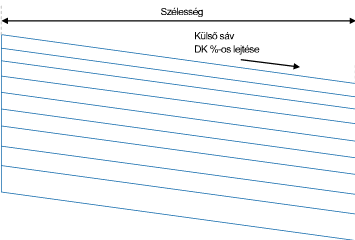

Beviteli paraméterek

Megjegyzés: Minden méret méterben vagy lábban van megadva, ha nincs feltüntetve más mértékegység. Az összes rézsű a távolság-magasság arányában van megadva (például 4 : 1), ha nincs „%” jellel ellátva.

Paraméter	Leírás	Típus	Alapértelmezett
Oldal	Megadja, hogy melyik oldalra kerüljön az alkotóelem	Bal / Jobb	Jobb
Beillesztési pont	Megadja, hogy a sáv beillesztési pontja a tetőszelvénynél vagy a forgalmi sáv szélénél van-e	Lehetőségek: Tetőszelvény, Forgalmi sáv széle	Crown
Tetőpont belül	Megadja, hogy a forgalmi sáv belső élének kódolása Tetőszelvény legyen	Igen/Nem	Nem
Szélesség	A sáv szélessége a belső él eltolásától a külső él eltolásáig	Numerikus, pozitív	3.6 m 12.0 láb
Alapértelmezett % lejtés	A sáv alapértelmezett % lejtése, amely akkor használatos, ha a nyomvonal túlemelési lejtése nincs megadva.	Numerikus	-2.0
Túlemelési lejtés	A sávra alkalmazandó túlemelési lejtését határozza meg.	Választási lista	Alapértelmezés
Esésirány	Meghatározza, hogy a burkolat a tető irányába vagy a tetőtől távolodva lejtsen.	Választási lista	Tetőtől távolodva
Burkolat1 mélysége	Az 1. burkolatréteg vastagsága (nulla a kihagyáshoz)	Numerikus, nem negatív	0.025 m 0.083 láb
Burkolat2 mélysége	A 2. burkolatréteg vastagsága (nulla a kihagyáshoz)	Numerikus, nem negatív	0.025 m 0.083 láb
Burkolat 3 mélysége	A 3. burkolatréteg vastagsága (nulla a kihagyáshoz)	Numerikus, nem negatív	0.025 m 0.083 láb
Alap1 mélysége	Az Alap1 réteg vastagsága (nulla a kihagyáshoz)	Numerikus, nem negatív	0.100 m 0.333 láb
Alap2 mélysége	Az Alap2 réteg vastagsága (nulla a kihagyáshoz)	Numerikus, nem negatív	0.100 m 0.333 láb
Alap3 mélysége	Az Alap3 réteg vastagsága (nulla a kihagyáshoz)	Numerikus, nem negatív	0.100 m 0.333 láb
Ágyazat1 mélysége	Az Ágyazat1 réteg vastagsága (nulla a kihagyáshoz)	Numerikus, nem negatív	0.300 m 1.0 láb
Ágyazat2 mélysége	Az Ágyazat2 réteg vastagsága (nulla a kihagyáshoz)	Numerikus, nem negatív	0.300 m 1.0 láb
Ágyazat3 belső mélysége	Az Ágyazat3 réteg vastagsága a csatolási pontnál (nulla a kihagyáshoz)	Numerikus, nem negatív	0.300 m 1.0 láb
Ágyazat3 külső mélysége	Az Ágyazat3 réteg vastagsága a forgalmi sáv szélén (nulla a kihagyáshoz)	Numerikus, nem negatív	0.300 m 1.0 láb

Célparaméterek

Ez a szakasz az alkotóelem azon paramétereit sorolja fel, amelyek egy célobjektumhoz, például egy rajzban szereplő felület, nyomvonal vagy hossz-szelvény objektumhoz rendelhetők hozzá. További információ: Nyomtervcélok megadása.

Paraméter	Típus	Állapot
Szélesség	Ezzel felülbírálható a sáv rögzített szélessége, és a sáv éle egy eltolási nyomvonalhoz köthető. Ez a művelet a következő objektumtípusok esetén hajtható végre: nyomvonalak, vonalláncok, vezérlővonalak és földmérési alakzatok.	Választható
Külső magasság	Ezzel felülbírálható a sáv normál esése, és a forgalmi sáv külső éle egy hossz-szelvény magasságához köthető. A szintmagasság megadása a következő objektumtípusok esetében hajtható végre: hossz-szelvények, 3D vonalláncok, vezérlővonalak és földmérési alakzatok.	Választható

Kimeneti paraméterek

Paraméter	Leírás	Típus
Sávszélesség	Sáv szélessége	Numerikus
Sáv % lejtés	A sáv %-os lejtése	Numerikus

Viselkedés

Ez az alkotóelem a csatolási pont meghatározott oldalára kerül. Az L10 kivételével minden kapcsolódás a legfelső L1 kapcsolódáshoz megadott esést követi. Az L10 kapcsolódást az Ágyazat3 belső mélysége és az Ágyazat3 külső mélysége határozza meg. A Burkolat1 és Burkolat2 szélessége ebben az alkotóelemben szabadon bővíthető. Ez az alkotóelem minden más tekintetben a már meglévő SávKülsőTúlemelés alkotóelemmel megegyezően viselkedik.

Művelet tervezési módban

Elrendezési módban ez az alkotóelem megjelenít minden, a megjeleníteni kívánt paramétereket használó csatolást.

Pont-, kapcsolódás- és alakkódok

A következő táblázat azoknak az ilyen típusú alkotóelemeknek tartalmazza a pont-, kapcsolódás- és alakkódjait, amelyekhez van kód hozzárendelve. A táblázatban nem szerepelnek azok az alkotóelemek, amelyekhez nincsenek pont-, kapcsolódás- és alakkódok hozzárendelve.

Pont, kapcsolódás vagy alak	Kódok	Leírás
P1	ETW	Forgalmi sáv széle pályafelületen
P1	Crown	Tetőpont a pályafelületen (választható)
P2	Lane	Sáv külső éle a pályafelületen
P3	ETW_Pave1	A forgalmi sáv éle az 1. burkolati szinten
P3	Crown_Pave1	Tetőpont az 1. burkolatrétegen (választható)
P4	Lane_Pave1	Sáv külső éle az 1. burkolati szinten
P5	ETW_Pave2	A forgalmi sáv éle a 2. burkolati szinten
P5	Crown_Pave2	Tetőpont a 2. burkolatrétegen (választható)
P6	Lane_Pave2	Sáv külső éle a Burkolat2 szinten
P7	Crown_Pave3	Tetőpont a 3. burkolatrétegen (választható)
P8	Lane_Pave3	Sáv külső éle a 3. burkolatrétegen
P9	ETW_Base1	A forgalmi sáv éle az 1. alapszinten
P9	Crown_Base1	Tetőpont az 1. alaprétegen (választható)
P10	Lane_Base1	Sáv külső éle az 1. alaprétegen
P11	ETW_Base2	A forgalmi sáv éle a 2. alaprétegen
P11	Crown_Base2	Tetőpont a 2. alaprétegen (választható)
P12	Lane_Base2	Sáv külső éle a 2. alaprétegen
P13	ETW_Base3	A forgalmi sáv éle a 3. alaprétegen
P13	Crown_Base3	Tetőpont a 3. alaprétegen (választható)
P14	Lane_Base3	Sáv külső éle a 3. alaprétegen
P15	ETW _Sub1	A forgalmi sáv éle az 1. ágyazati rétegen
P15	Crown_Sub1	Tetőpont az 1. ágyazati rétegen (választható)
P16	Lane_Sub1	Sáv külső éle az 1. ágyazati rétegen
P17	ETW _Sub2	A forgalmi sáv éle a 2. ágyazati rétegen
P17	Crown_Sub2	Tetőpont a 2. ágyazati rétegen (választható)
P18	Lane_Sub2	Sáv külső éle a 2. ágyazati rétegen
P19	Lane_Sub3	A forgalmi sáv éle a 3. ágyazati rétegen
P19	Crown_Sub3	Tetőpont a 3. ágyazati rétegen (választható)
P20	Lane_Sub3	Sáv külső éle a 3. ágyazati rétegen
L1	Top, Pave	Pályafelület felülete
L2	Pave1
L3	Pave2
L4	Pave3
L5	Base1
L6	Base2
L7	Base3
L8	Subbase1
L9	Subbase2
L10	Subbase3 Datum	Ágyazati felület
S1	Pave1
S2	Pave2
S3	Pave3
S4	Base1
S5	Base2
S6	Base3
S7	Subbase1
S8	Subbase2
S9	Subbase3

Kódolási ábra
