A RailDoubleTrackCANT alkotóelemmel sínek, kötések, kavicságy, védőréteg, talajkitöltés és ágyazat illeszthető be a kétpályás vasútvonalakhoz.
A bal és jobb oldalon körömvonal-alkotóelemnek kell követnie a meglévő terep bezárásához a bevágás és töltés helyzetekben. Képes reagálni a vasúti túlemelésekre.
Csatolás

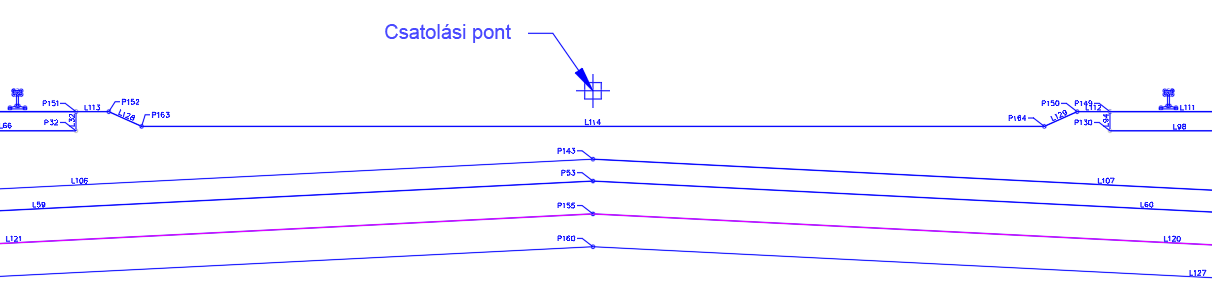

Alapértelmezés szerint a csatolási pont a bal oldali nyomvonal sínei közötti középvonalnál található. A nyomvonalak ezen ponthoz képest mozgathatók az alkotóelem paramétereinek használatával.

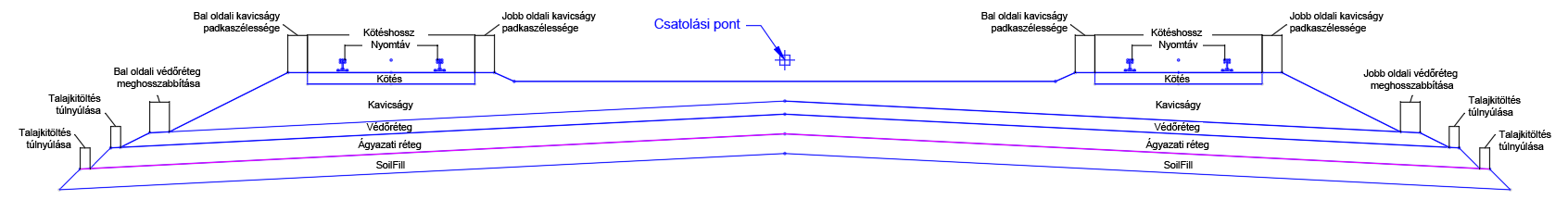

Beviteli paraméterek
|
Paraméter |
Leírás |
Típus |
Alapértelmezett |
|---|---|---|---|
| Vasúti túlemelés mérésének helye |
Meghatározza, hogy a sínek közötti magasságkülönbség a sínek nyomtávvonala (felülete) vagy a sínek középvonala között található-e. |
Választási lista:
|
CL síntől CL sínig |
| Alapértelmezett túlemelés |
Az alapértelmezett magasságkülönbség a sínek között. Az érték pozitív, amikor a jobb oldali sín magasabb, mint a bal oldali, és negatív, amikor a jobb oldali sín alacsonyabb, mint a bal oldali. Ezt az értéket a rendszer tervezési módban alkalmazza, és hasznos annak megfigyeléséhez, hogy az alkotóelem hogyan reagál a különböző vasúti túlemelési értékekre. Ezt az értéket a vasúti túlemelés felülírja, amikor jelen van a fő nyomvonalon keresztül. |
Numerikus |
0 |
| Elvezető csatorna mélysége | Az elvezető csatorna mélysége a kavicságy tetejétől számítva. | Numerikus, nem negatív |
0.5 láb 0.1524 m |
| Nyomtáv |
A sínek belső felületei közötti távolság |
Numerikus, nem negatív |
56.5" 1435 mm |
| Kiindulási vonaltól a jobb nyomvonal középvonaláig |
A fő nyomvonal és a bal vagy jobb oldali nyomvonal középvonala közötti távolság. |
Numerikus |
0 |
| Kiindulási vonaltól a bal nyomvonal középvonaláig |
A fő nyomvonal és a bal vagy jobb oldali nyomvonal középvonala közötti távolság. |
Numerikus |
20' 6 m |
| Nyomvonal magasságkülönbsége (bal és jobb oldali) |
A kiindulási vonal hossz-szelvény eséspontja és a nyomvonalak közötti középpont közötti függőleges eltolás. Ezt az értéket a rendszer felülírja, amikor szintmagasságcélt alkalmaz a nyomvonalara. |
Numerikus |
0 |
| Sínfej szélessége |
A sínfej szélessége. |
Numerikus, nem negatív |
2. 72" 69 mm |
| Sín mélysége |
A sín mélysége a sín tetejétől a kötőlemez tetejéig |
Numerikus, nem negatív |
6.625" 168 mm |
| Síntalp szélessége |
A sín alapjának szélessége |
Numerikus, nem negatív |
5.5" 0.14 m |
| Kötőlemez vastagsága |
A kötőlemez vastagsága, amely a sín aljától a kötés tetejéig tartó távolság. |
Numerikus, nem negatív |
1" 25 mm |
| Síntalptól a kavicságyig |
A sín aljától a kavicságy tetejéig tartó távolság. Ha ez az érték egyenlő a kötőlemez vastagságával, akkor a kavicságy teteje egy szintben van a kötések tetejével. |
Numerikus, nem negatív |
1" 25 mm |
| Kötéshossz |
A kötés (más néven ászokfa) hossza. |
Numerikus, nem negatív |
8.5' 2.59 m |
| Kötésmélység |
A kötés mélysége |
Numerikus, nem negatív |
7" 178 mm |
| Kavicságy minimális mélysége |
A kötés aljától a védőréteg tetejéig tartó minimális függőleges távolság. Ezen minimális távolság helye a vasúti túlemelés különböző szakaszaiban módosul. Lásd az alábbi „Viselkedés” szakaszt. |
Numerikus, nem negatív |
12" 305 mm |
| Kavicságy padkaszélessége (bal és jobb) |
A kötés végétől a kavicságy oldali esés elejéig tartó távolság. |
Numerikus, nem negatív |
1 láb 0.30 m |
| Kavicságy oldalesése (bal és jobb) |
A kavicságyanyag oldalának esése. A kavicságyanyag tetejének esése egyezik a vasúti túlemelésből eredő kötés esésével. |
Esés, nemnegatív |
2:1 |
| Védőréteg mélysége |
A védőréteg anyagának mélysége |
Numerikus, nem negatív |
8" 203 mm |
| Kiindulási vonal a védőréteg tetejéhez |
A kiindulási vonal és a védőréteg teteje közötti távolság. |
Numerikus |
10' 3 m |
| Védőréteg felső esése |
A védőréteg jobb és bal oldalának felső esése, sarkpontként az alkotóelem középvonalával. |
Esés, nemnegatív |
40:1 |
| Védőréteg túlnyúlása (bal és jobb) |
A kavicságyanyag lábazatától a védőréteganyag oldalesésének elejéig tartó távolság |
Numerikus, nem negatív |
12" 0.30 m |
| Védőréteg esése |
A védőréteganyag oldalának esése. |
Esés, nemnegatív |
2:1 |
| Sínek kihagyása |
Meggátolja a sínpontok, -kapcsolódások és -alakok megrajzolását. |
Igen/Nem |
Nem |
| Kötések kihagyása |
Meggátolja a kötéspontok, -kapcsolódások és -alakok megrajzolását. |
Igen/Nem |
Nem |
| Kavicságy kihagyása |
Meggátolja a kavicságypontok, -kapcsolódások és -alakok megrajzolását. Ha ezen opció Igen értékű, akkor a program a védőréteget sem rajzolja meg. |
Igen/Nem |
Nem |
| Védőréteg kihagyása |
Meggátolja a védőrétegpontok, -kapcsolódások és -alakok megrajzolását. Ha a Kavicságy kihagyása opció Igen értékű, akkor a program a védőréteget ezen beállítástól függetlenül nem rajzolja meg. |
Igen/Nem |
Nem |
| Talajkitöltés kihagyása |
Meggátolja a talajkitöltéspontok, -kapcsolódások és -alakok megrajzolását. Ha a Kavicságy kihagyása vagy a Védőréteg kihagyása opció Igen értékű, akkor a program a talajkitöltést ezen beállítástól függetlenül nem rajzolja meg. |
Igen/Nem |
Nem |
| Ágyazat esése |
Az ágyazati réteg anyaga oldalának esése. |
Esés, nemnegatív |
1:1 |

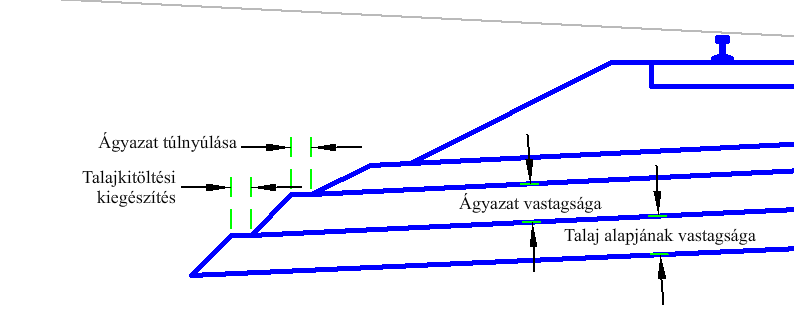

| Ágyazat túlnyúlása |
A védőréteg anyaga lábazatától az ágyazati réteg anyaga oldalesésének elejéig tartó távolság |
Numerikus, nem negatív |
0.5' 150 mm |
| Ágyazati mélysége |
Az ágyazati réteg anyagának mélysége |
Numerikus, nem negatív |
12" 300 mm |
| Ágyazati réteg kihagyása |
Meggátolja az ágyazatiréteg-pontok, -kapcsolódások és -alakok megrajzolását. Ha a Kavicságy kihagyása, a Védőréteg kihagyása vagy a Talajkitöltés kihagyása opció Igen értékű, akkor a program az ágyazati réteget ezen beállítástól függetlenül nem rajzolja meg. |
Igen/Nem |
Nem |
| Talajkitöltés esése |
A talajkitöltés anyaga oldalának esése. |
Esés, nemnegatív |
1:1 |
| Talajkitöltés mélysége |
A talajkitöltés anyagának mélysége |
Numerikus, nem negatív |
12" 300 mm |
| Talajkitöltés túlnyúlása |
A talajkitöltés anyaga lábazatától a védőréteganyag oldalesésének elejéig tartó távolság. |
Numerikus, nem negatív |
0.5' 150 mm |
Célparaméterek
Ez a szakasz az alkotóelemben található olyan paramétereket sorolja fel, amelyek egy vagy több célobjektumhoz rendelhetők hozzá. További információ: Nyomtervcélok megadása.
|
Paraméter |
Leírás |
Állapot |
|---|---|---|
|
Bal oldali nyomvonal eltolása |
Ezzel állítható be a bal oldali nyomvonal középvonalának vízszintes helye. |
Választható |
|
Jobb oldali nyomvonal eltolása |
Ezzel állítható be a jobb oldali nyomvonal középvonalának vízszintes helye. |
Választható |
|
Bal oldali nyomvonal szintmagassága |
Ezzel állítható be a bal oldali sínek közötti középpont szintmagassága. A rendszer ezen pont után vasúti túlemelést alkalmaz, hogy a sínek közötti tényleges pont változhasson, mivel elforgatás történhet bármelyik sín körül. |
Választható |
|
Jobb oldali nyomvonal szintmagassága |
Ezzel állítható be a jobb oldali sínek közötti középpont szintmagassága. A rendszer ezen pont után vasúti túlemelést alkalmaz, hogy a sínek közötti tényleges pont változhasson, mivel elforgatás történhet bármelyik sín körül. |
Választható |
Futásidejű logikai hozzárendelések
Nincsenek.
Kimeneti paraméterek
Nincsenek.
Viselkedés
Amikor nincsenek célok alkalmazva, a nyomvonalak helyét a Bal oldali nyomvonal eltolása, a Jobb oldali nyomvonal eltolása, a Bal oldali nyomvonal magasságkülönbsége és a Jobb oldali nyomvonal magasságkülönbsége beállítás határozza meg. Ezek az értékek határozzák meg a nyomvonalak közötti középpontok helyét. Alapértelmezés szerint a Bal oldali nyomvonal eltolása nulla értékű, így a bal oldali nyomvonal középvonala a kiindulási vonalra kerül. A cél nyomvonalak és hossz-szelvények alkalmazásakor a program felülírja ezeket az értékeket. Ha cél nyomvonalakat használ a nyomvonal-középvonalakhoz, akkor a nyomvonalak mindig a kiindulási vonalra maradnak merőlegesek, nem a cél nyomvonalra. Amikor a cél nyomvonalak nem párhuzamosak a fő nyomvonallal, torzulás történik, és a program nem ábrázolja pontosan a nyomvonalméreteket.
Ha az Elforgatási módszer beállítása Sín magas oldal, akkor az ív külsején lévő sín a nyomvonalmagasságon marad, és a belső sín magasságát a program a vasúti túlemelési értékkel egyenlő értékkel módosítja.
Ha az Elforgatási módszer beállítása Tengely kiindulási vonal, akkor a program mindkét sínt a vasúti túlemelés értékének felével módosítja, a külső sínt felfelé, a belső sínt pedig lefelé.
A kötés és a védőréteg közötti minimális hézag helyén a Kavicságy minimális mélysége érték érvényes. A védőréteg felső esését a Védőréteg felső esése paraméter függetlenül vezérli. A védőréteg tetejének helyét a Kiindulási vonal a védőréteg tetejéhez paraméter vezérli.
Működés tervezési módban
Tervezési módban az alkotóelem megjeleníti a síneket, kötést, kavicságyat, védőréteget és oldaleséseket alkotó kapcsolódásokat.
Pont-, kapcsolódás- és alakkódok
A következő táblázat azoknak az ilyen típusú alkotóelemeknek tartalmazza a pont-, kapcsolódás- és alakkódjait, amelyekhez van kód hozzárendelve. A táblázatban nem szerepelnek azok az alkotóelemek, amelyekhez nincsenek pont-, kapcsolódás- és alakkódok hozzárendelve.
|
Pont, kapcsolódás vagy alak |
Kód |
Leírás |
|---|---|---|
| L32 | Kavicságy, Ballast_Between_Ties | Kavicságyanyag a kötések közötti nyitott területen. Akkor is használható, ha a kötéseket kihagyja. |
| L116 - L119 | Tető, SoilFill | SoilFill |
| L120 - L121 | SoilFill, ágyazati réteg" | SoilFill |
| L122 - L125 | Tető, ágyazati réteg | Ágyazati réteg |
| L126 - L127 | Ágyazat, alapszint | Ágyazati réteg |
| S1, S2 | Sín | Sínek |
| S3 | Kötés | Kötés |
| S4 | Kavicságy | Kavicságy |
| S5 | Védőréteg | Védőréteg |
| S6 | Ágyazati réteg | Ágyazati réteg |
| S7 | SoilFill | SoilFill |

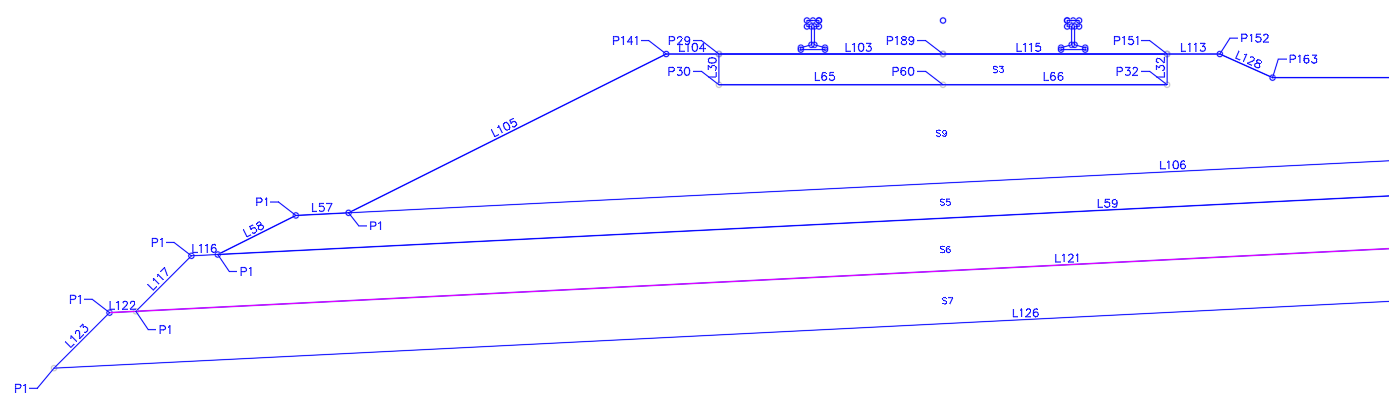

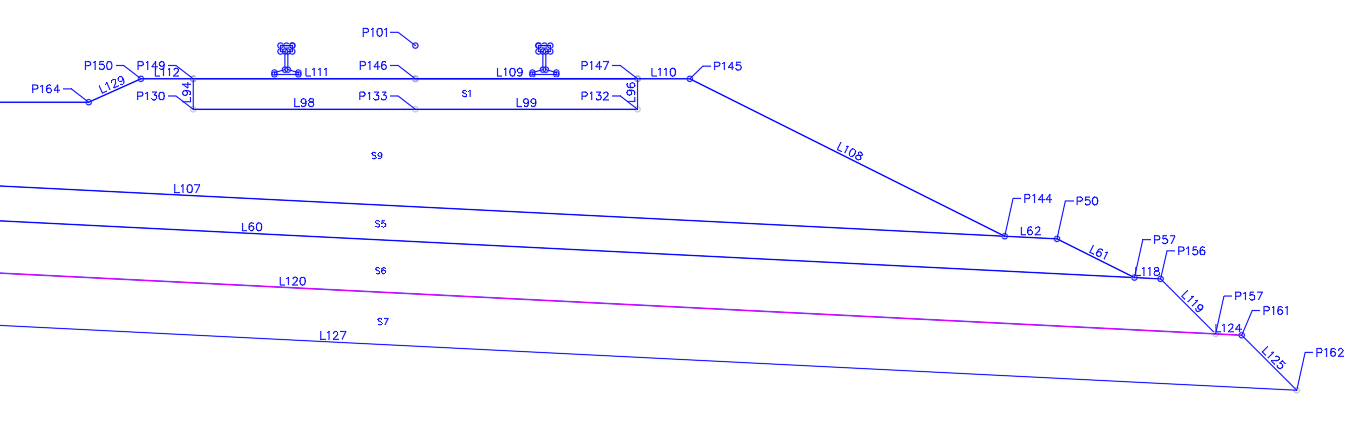

Kódolási ábrák
