Az StructuralSteelPlateVehicularUndercrossing alkotóelem csatolásokat és alakokat helyez el egy szerkezetiacél-lemezből készült közúti aluljáró létrehozása céljából, a B15-1 Caltrans-alapterv és a Contech Construction Products, Inc. iránymutatásai alapján.
Ellenőrizze, hogy a használt méretek megfelelnek-e az alapterv Ön által választott értelmezésének és a Contech Construction Products követelményeinek.
Csatolás
A csatolási pont a szerkezetiacél-lemezből készült közúti aluljáró alkotóelem aljánál található.
Beviteli paraméterek
|
Paraméter |
Leírás |
Típus |
Alapértelmezett |
|---|---|---|---|
| Méret | Fesztávolsági és emelkedési méretek | S12'2''xR11'0'' / S12'11''xR11'3'' / S13'2"x11'11" / S13'10''xR12'3'' / S14'1''xR12'10'' / S14'6''xR13'6'' / S14'10''xR14'0'' / S15'6''xR14'4'' / S15'9''xR15'1'' / S16'4''xR15'5'' / S16'5''xR16'1'' / S16'9''xR16'3'' / S17'3''xR17'0'' / S18'4''xR16'11'' / S19'2''xR17'2'' / S19'6''xR17'7'' | S19'6''xR17'7'' |
Célparaméterek
Ez a szakasz az alkotóelemben található olyan paramétereket sorolja fel, amelyek egy vagy több célobjektumhoz rendelhetők hozzá. További információ: Nyomtervcélok megadása.
|
Paraméter |
Leírás |
Állapot |
|---|---|---|
| Körömvonal felülete | A körömvonal felület neve. Felület megadásának céljaként a következő objektumtípusok használhatók: felületek. | Választható |
Futásidejű logikai hozzárendelések
A szerkezetiacél-lemezből készült közúti aluljáró méretei a felhasználó által kiválasztott bemeneti paraméterekből származnak.
Kimeneti paraméterek
Nincsenek.
Viselkedés

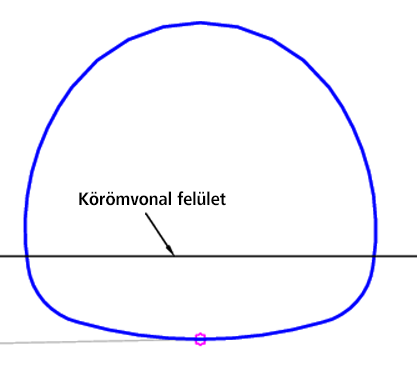

A kezdeti pont a csatolási pontnál található. Ha a körömvonal felülete a lemez aljánál lejjebb vagy az emelkedési méretnél feljebb található, a rendszer létrehozza a teljes acéllemezt. Ha a Körömvonal felülete az acéllemezek belsejében van, akkor a rendszer csak részben hozza létre az acéllemezt. A rendszer minden lemezszöget 10 szakaszra oszt, amelyek annak 10-10%-át tartalmazzák. A szakaszok tesztelése mindaddig folytatódik, amíg a körömvonal az adott szakaszon belül nem található, és már nem történik további szakaszfeldolgozás.
Működés tervezési módban
Tervezési módban ez az alkotóelem rajzolja meg a szerkezetiacél-lemezből készült közúti aluljárót.
Pont-, kapcsolódás- és alakkódok
A következő táblázat azoknak az ilyen típusú alkotóelemeknek tartalmazza a pont-, kapcsolódás- és alakkódjait, amelyekhez van kód hozzárendelve. A táblázatban nem szerepelnek azok az alkotóelemek, amelyekhez nincsenek pont-, kapcsolódás- és alakkódok hozzárendelve.
|
Pont, kapcsolódás vagy alak |
Kód |
Leírás |
|---|---|---|
| P1 | Alul | |
| P4 | Tető | |
| L1 – L3, L8 | Lemez_Alul | Lemez alja |
| L4 – L7 | Lemez_Tető | Lemez teteje |
| S1 | Nyílás | Nyitott terület az acéllemezekben |
Kódolási ábra
