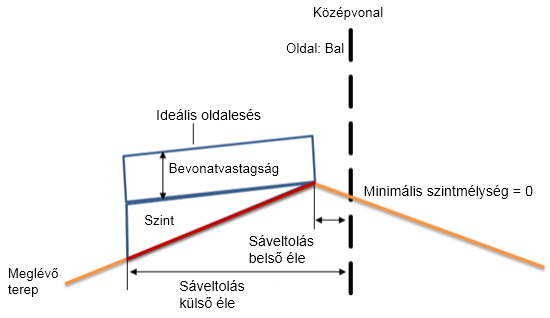

ÁtfedésSzint1Sáv1Oldal

Ez az alkotóelem átfedi a meglévő útpálya egyik oldalát, szükség szerint egy kiegyenlítési réteg hozzáadásával.

Csatolás

A csatolási pont az átfedési fólia belső élének pontja, pályafelület oldaleséssel.

Beviteli paraméterek

Megjegyzés: Minden méret méterben vagy lábban van megadva, ha nincs feltüntetve más mértékegység. Az összes esés a távolság és magasság arányában (pl. 4:1) van megadva, ha nincs százalékos lejtést jelző „%” jellel ellátva.
Paraméter Leírás Típus Alapértelmezett
Oldal Megadja, hogy az út tengelyének melyik oldalára kerüljön az alkotóelem. Bal/Jobb Jobb
Bevonatmélység Az átfedési fólia mélysége. Numerikus 0.300 m (0.300 láb)
A tervezési sávszélesség ugyanaz, mint a meglévő sávszélesség
  • Igen

    Megadja, hogy a tervezési sávszélesség megegyezik a meglévő sávszélességgel.

  • Nem

    Megadja, hogy a tervezési sávszélesség nem egyezik meg a meglévő sávszélességgel.

    Megjegyzés: Ha a Nem érték van kiválasztva, a Meglévő sáv belső éle és a Meglévő sáv külső éle paraméter nem lesz alkalmazva az alkotóelemen.
Felhasználó által definiált Nem
Meglévő sáv belső éle Ez a kezdőpont a meglévő talaj lejtésének kiszámításához. Numerikus 0.000 m (0.000 láb)
Meglévő sáv külső éle Ez a végpont a meglévő talaj lejtésének kiszámításához. Numerikus 12.000 m (12.000 láb)
Bevonat lejtési beállításai Meghatározza az átfedés esési beállításait.
Tipp: A flapping egy kifejezés, ami azt írja le, hogyan történik a javított oldalesés kiszámítása a bevonathoz egy felújítási alkotóelemben. A flapping eredményei az eséstűréstől és a meglévő talaj oldalesése és az ideális oldalesés közötti eséskülönbségtől függően eltérőek lehetnek. Ha az eséskülönbség kisebb, mint az alkotóelem eséstűrése, akkor az eset „tűrésen belülinek” tekinthető. Ha az eséskülönbség nagyobb, mint az alkotóelem eséstűrése, akkor az eset „tűrésen kívülinek” tekinthető.
Megjegyzés: Az eséstűrés egy abszolút érték. Tehát a 0.4% és –0.4% eséskülönbség abszolút értéke egyaránt 0.4%. Ha az eséstűrés értéke 0.5%, akkor a 0.4% abszolút eséskülönbség tűrésen belüli lesz.
  • Felhasználó által definiált, flappinggel
    A flapping azt határozza meg, hogyan számítja ki a rendszer a javított oldalesést az alkotóelem eséstűréséhez viszonyítva.
    • Flapping tűrésen belül:

      A javított oldalesés a meglévő talaj oldalesése lesz.

    • Tűrésen kívüli flapping:
      A javított oldalesés változó lesz, amelyet a meglévő talaj oldalesése plusz/mínusz az eséstűrés értéke határoz meg.
      Megjegyzés: Az eséstűrés hozzáadása vagy kivonása attól függ, hogy melyikkel hozható közelebb egymáshoz a meglévő talaj oldalesésének és az ideális oldalesésnek az értéke.
  • Felhasználó által definiált, flapping nélkül
    A flapping azt határozza meg, hogyan számítja ki a rendszer a javított oldalesést az alkotóelem eséstűréséhez viszonyítva.
    • Flapping tűrésen belül:

      A javított oldalesést a program az ideális oldaleséssel egyenlőre állítja be.

    • Tűrésen kívüli flapping:
      A javított oldalesés az ideális oldalesés plusz/mínusz az eséstűrés értéke.
      Megjegyzés: Az eséstűrés hozzáadása vagy kivonása attól függ, hogy melyikkel hozható közelebb egymáshoz a meglévő talaj oldalesésének és az ideális oldalesésnek az értéke.
  • Külső/belső sáv túlemelés
    A Külső vagy Belső sáv túlemelés helyettesíti az Ideális oldalesést. A bevonatréteghez a javított oldalesés értékeit a szelvény túlemelési táblázata határozza meg az ideális oldalesés helyett.
    Megjegyzés: Ha a Külső/belső sáv túlemelése ki van kiválasztva, de a felújítási nyomterv nyomvonalához nincs túlemelési táblázat definiálva, a program helyette az ideális oldalesést fogja használni.
    • Tűrésmezőn belül:
      • Ha a nyomvonalhoz meg van adva túlemelési táblázat: A javított oldalesés a túlemelési táblázatból származó sávtúlemelési érték lesz.
      • Ha a nyomvonalhoz nincs megadva a túlemelési táblázat: A javított oldalesés a megadott ideális oldalesés lesz.
        Megjegyzés: Ez a működés megegyezik a Felhasználó által definiált, flapping nélkül beállítás működésével.
    • Tűrésen kívüli:
      • Ha a nyomvonalhoz meg van adva túlemelési táblázat: A javított oldalesés a túlemelési táblázatból származó sávtúlemelés plusz/mínusz az eséstűrés értéke lesz.
      • Ha a nyomvonalhoz nincs megadva túlemelési táblázat: A javított oldalesés a megadott ideális oldalesés plusz/mínusz az eséstűrés értéke lesz.
        Megjegyzés: Ez a működés megegyezik a Felhasználó által definiált, flapping nélkül beállítás működésével.
  • Lejtés átvétele

    A javított oldalesés mindig egyenlő a Meglévő talaj lejtésével.

  • Ideális oldalesés használata

    A javított oldalesés mindig egyenlő az Ideális oldaleséssel.

Felhasználó által definiált Lejtés átvétele
Ideális oldalesés Megadja a felhasználó által definiált ideális oldalesést. Numerikus -2.00%
Sávszélesség A sáv szélessége, amit a sáv külső élének eltolása határoz meg a sáv belső élétől. Numerikus 0.000 m (0.000 láb)
Hossz-szelvény beállítások használata Válassza ki az átfedési fólia belső élének hossz-szelvényhez történő hozzárendeléséhez, a magasság minimális szintmélységhez való hozzáigazításához, vagy korábbi alkotóelemhez való rögzítéshez.

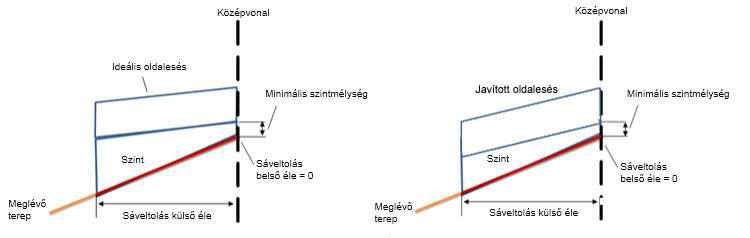

  • Minimális szintmélység

    Az oldalesés és magasság módosítások megfelelnek a Minimális szintnek és/vagy a Minimális marási mélységnek. A bázis a meglévő felület.

  • Hossz-szelvény használata

    Nem lesz magasságmódosítás. A felújítási alkotóelem csatolási pontjának magassága megfelel a hozzárendelt hossz-szelvénynek. Az oldalesés módosítást az átfedés esési beállításai határozzák meg.

  • Rögzítés előzőhöz

    Nem lesz magasságmódosítás. A felújítási alkotóelem csatolási pontjának magassága megfelel az előző alkotóelem csatolási pontjának (a legtöbb esetben ez az előző sáv végpontja lesz). Az oldalesés módosítást az átfedés esési beállításai határozzák meg.

Felhasználó által definiált Minimális szintmélység
Minimális szintmélység A minimális szintmélység a meglévő felület és az átfedési fólia alja között. Numerikus 0.300 m (0.300 láb)
Eséstűrés Az átfedés oldalesésének engedélyezett eltérése a meglévő talaj oldalesésétől vagy az ideális oldaleséstől. Numerikus, pozitív 0.50%

Általános bemeneti paraméterek

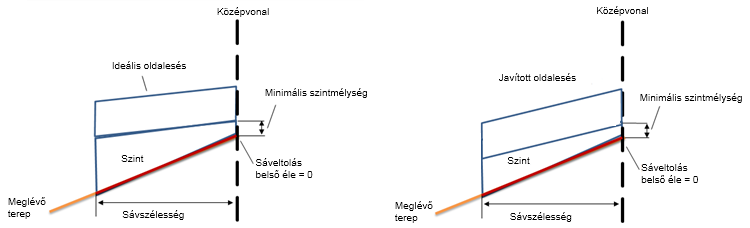

Flapping

Megjegyzés: A flapping eredményei az Eséstűréstől és a meglévő talaj oldalesése és az ideális oldalesés közötti Eséskülönbségtől függően eltérőek lehetnek.

Sáveltolás belső éle

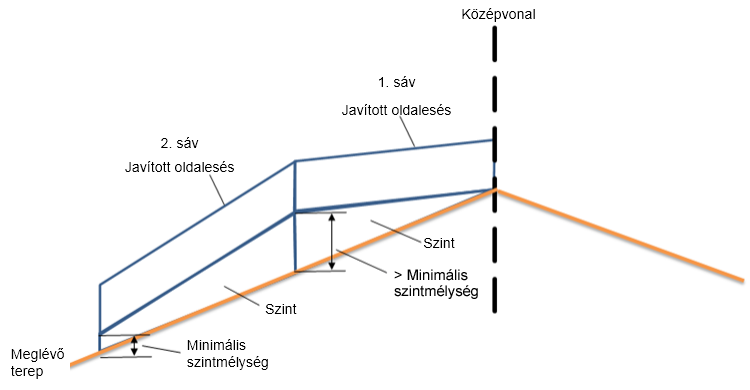

Rögzítés előzőhöz 1

Ebben az esetben a második sáv van beállítva a Rögzítés az előzőhöz opció használatára. A 2. sáv csatolási pontja az 1. sáv végének szintmagasságához rögzül. A második sáv elejénél nagyobb a szintmélység, mint a sávhoz meghatározott minimális szintmélység.

A rendszer kiszámítja és alkalmazza a javított oldalesést, de nem alkalmaz magasságmódosítást vagy flappinget. Néhány esetben előfordulhat, hogy a minimális szintmélység nem teljesül.

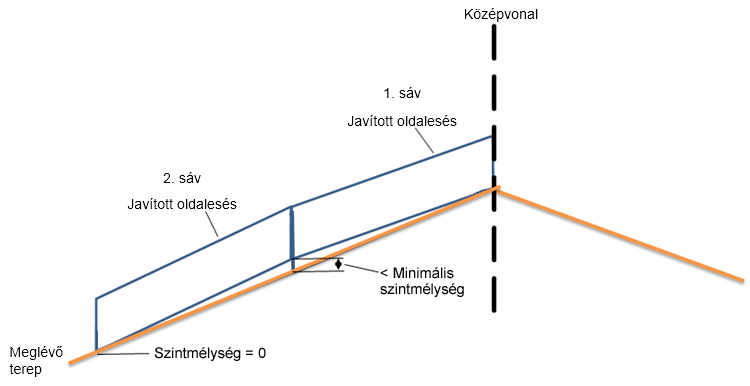

Rögzítés előzőhöz 2

Ebben az esetben a második sáv van beállítva a Rögzítés az előzőhöz opció használatára. A 2. sáv csatolási pontja az 1. sáv alkotóeleméhez rögzül. A második sáv elejénél kisebb a szintmélység, mint a sávhoz meghatározott minimális szintmélység.

A rendszer kiszámítja és alkalmazza a javított oldalesést, de nem alkalmaz magasságmódosítást vagy flappinget. Néhány esetben előfordulhat, hogy a minimális szintmélység nem teljesül.

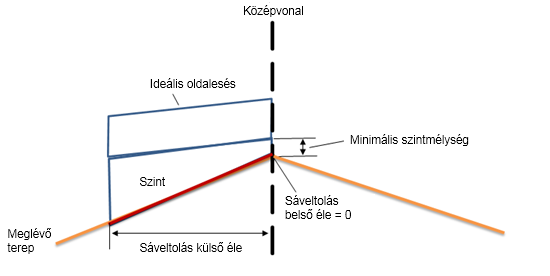

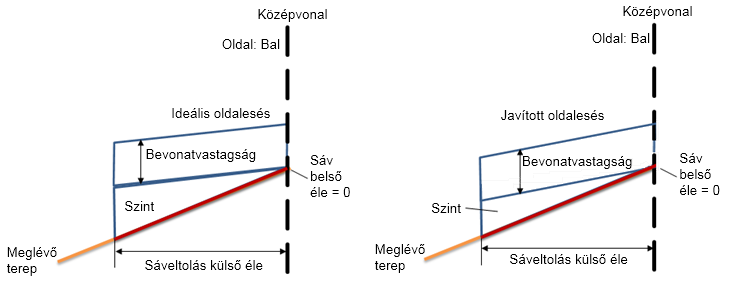

Minimális szintmélység

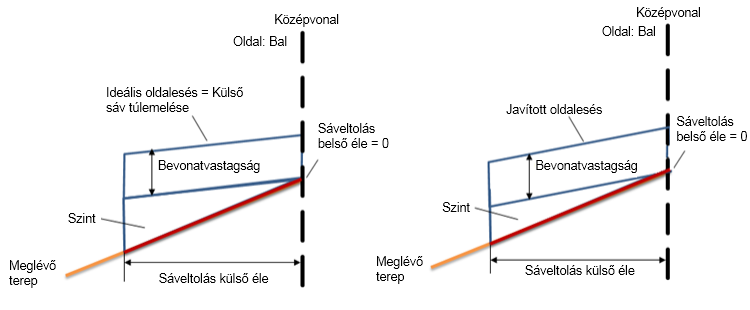

Külső sáv túlemelése

Az ideális oldalesés egyenlő a külső sáv túlemelésével.
Megjegyzés: Az értékek beolvasásához túlemelési táblázat szükséges a nyomvonalhoz. A túlemelési értékek beolvasása a nyomvonal túlemelési táblázatából történik.

Kimeneti paraméterek

Paraméter Leírás Típus Alapértelmezett
Javított oldalesés Ez az út módosított oldalesése, amely úgy lett optimalizálva, hogy a lehető legjobban illeszkedjen a megadott felújítási alkotóelem paraméterekhez. Numerikus -2.00%
Meglévő talajlejtés A terep hossz-szelvény oldalesése (%), a sáv belső élétől a sáv külső éléig számítva. Numerikus százalék

Célparaméterek

Paraméter Leírás Szükséges?
Célfelület A meglévő útpályát definiáló felület neve Igen
Tetőeltolási cél A tetőpont eltolását meghatározó objektum neve. A következő objektumtípusokat lehet megadni az eltolás céljaként: nyomvonalak, vonalláncok, vezérlővonalak és földmérési alakzatok. Nem
Sáv belső élének eltolási célja A sáv belső élének eltolását meghatározó objektum neve. A következő objektumtípusokat lehet megadni az eltolás céljaként: nyomvonalak, vonalláncok, vezérlővonalak és földmérési alakzatok. Nem
Sávszélesség célja A sáv külső élének eltolását meghatározó objektum neve. A következő objektumtípusokat lehet megadni az eltolás céljaként: nyomvonalak, vonalláncok, vezérlővonalak és földmérési alakzatok. Nem
Meglévő sáv belső élének eltolási célja A belső mintapont eltolását meghatározó objektum neve, amely segítségével a program kiszámolja a meglévő felület lejtését. A következő objektumtípusokat lehet megadni az eltolás céljaként: nyomvonalak, vonalláncok, vezérlővonalak és földmérési alakzatok. Nem
Meglévő sáv külső élének eltolási célja A külső mintapont eltolását meghatározó objektum neve, amely segítségével a program kiszámolja a meglévő felület lejtését. A következő objektumtípusokat lehet megadni az eltolás céljaként: nyomvonalak, vonalláncok, vezérlővonalak és földmérési alakzatok. Nem

Viselkedés

Ez az alkotóelem feltételezi, hogy nincs marási réteg hozzáadva.

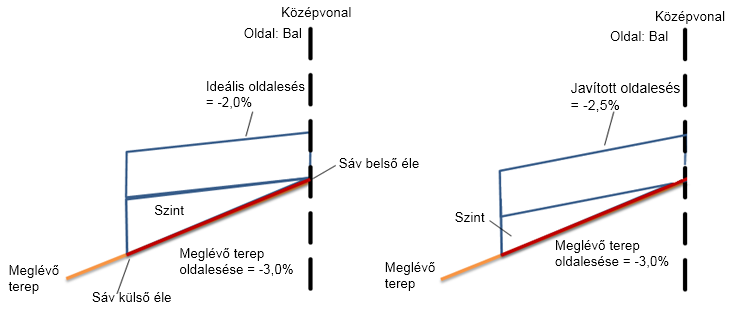

1-1. eset: Az Ideális oldalesés nagyobb, mint a Meglévő talaj oldalesése

Bemenetek:
Bemenetek
Ideális oldalesés -2.0%
Minimális szintmélység 0
Eséstűrés 0.50%
Bevonat lejtési beállításai Felhasználó által definiált, flappinggel
Hossz-szelvény beállítások használata Minimális szintmélység
Sáveltolás belső éle igaz (változó értékek)
Sáveltolás külső éle igaz (változó értékek)
Számítások:
Bemenet Érték
Meglévő talaj oldalesése -3.0%
Meglévő talaj oldalesése - Ideális oldalesés -1.0%
Eséstűrés Meglévő talaj esése mínusz Ideális oldalesés egyenlő –1%-kal, ami nagyobb, mint a 0.5%-os Eséstűrés
Javított oldalesés A Javított oldalesés -2.5%-ra módosul
Kimenet Érték
Javított oldalesés -2.5%

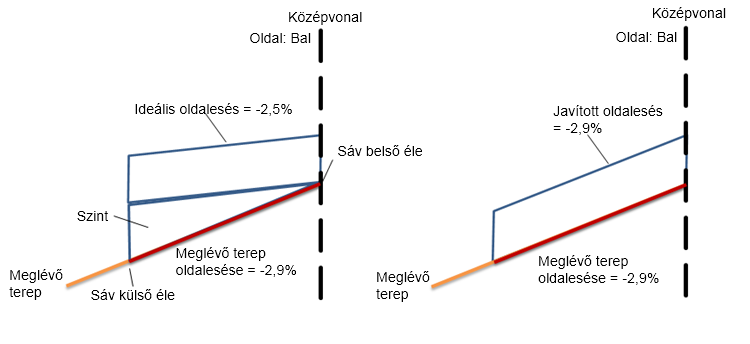

1-2. eset: Az Ideális oldalesés nagyobb, mint a Meglévő talaj oldalesése

Bemenetek:
Bemenetek
Ideális oldalesés -2.5%
Minimális szintmélység 0
Eséstűrés 0.50%
Bevonat lejtési beállításai Felhasználó által definiált, flappinggel
Hossz-szelvény beállítások használata Minimális szintmélység
Sáveltolás belső éle igaz (változó értékek)
Sáveltolás külső éle igaz (változó értékek)
Számítások:
Bemenet Érték
Meglévő talaj oldalesése -2.9%
Meglévő talaj oldalesése - Ideális oldalesés -0.4%
Eséstűrés Meglévő talaj esése mínusz Ideális oldalesés egyenlő –0.4%-kal, ami kisebb, mint a 0.5%-os Eséstűrés.
Javított oldalesés A Javított oldalesés -2.9% lesz
Kimenet Érték
Javított oldalesés -2.9%

1-3. eset: Az Ideális oldalesés kisebb, mint a Meglévő talaj oldalesése

Bemenetek:
Bemenetek
Ideális oldalesés -2.0%
Minimális szintmélység 0
Eséstűrés 0.50%
Bevonat lejtési beállításai Felhasználó által definiált, flappinggel
Hossz-szelvény beállítások használata Minimális szintmélység
Sáveltolás belső éle igaz (változó értékek)
Sáveltolás külső éle igaz (változó értékek)
Számítások:
Bemenet Érték
Meglévő talaj oldalesése -1.6%
Meglévő talaj oldalesése - Ideális oldalesés -0.4%
Eséstűrés Meglévő talaj esése mínusz Ideális oldalesés egyenlő –0.4%-kal, ami kisebb, mint a 0.5%-os Eséstűrés
Javított oldalesés A Javított oldalesés -1.6% lesz
Kimenet Érték
Javított oldalesés -1.6%

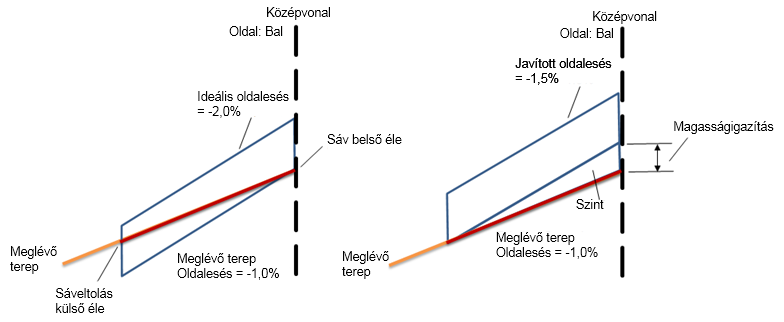

1-4. eset: Az Ideális oldalesés kisebb, mint a Meglévő talaj oldalesése

Bemenetek:
Bemenetek
Ideális oldalesés -2.0%
Minimális szintmélység 0
Eséstűrés 0.50%
Bevonat lejtési beállításai Felhasználó által definiált, flappinggel
Hossz-szelvény beállítások használata Minimális szintmélység
Sáveltolás belső éle igaz (változó értékek)
Sáveltolás külső éle igaz (változó értékek)
Számítások:
Bemenet Érték
Meglévő talaj oldalesése -1.0%
Meglévő talaj oldalesése - Ideális oldalesés -1.0%
Eséstűrés A meglévő talaj esése mínusz Ideális oldalesés egyenlő –1.0%-kal, ami nagyobb mint a 0.5%-os Eséstűrés
Javított oldalesés A Javított oldalesés -1.5% lesz
Kimenet Érték
Javított oldalesés -1.5%

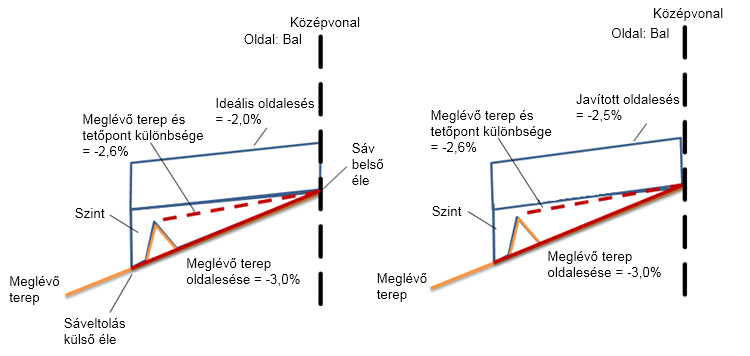

2-1. eset: Az Ideális oldalesés nagyobb, mint a Magas pont

Bemenetek:
Bemenetek
Ideális oldalesés -2.0%
Minimális szintmélység 0
Eséstűrés 0.50%
Bevonat lejtési beállításai Felhasználó által definiált, flappinggel
Hossz-szelvény beállítások használata Minimális szintmélység
Sáveltolás belső éle igaz (változó értékek)
Sáveltolás külső éle igaz (változó értékek)
Számítások:
Bemenet Érték
Meglévő talaj oldalesése -3.0%
Meglévő talaj oldalesése - Ideális oldalesés 1.0%
Magas pont oldalesése a Sáv belső élétől a Magas pontig mérve -2.6%
Magas pont oldalesése - Ideális oldalesés -0.6%
Eséstűrés Az Eséskülönbség a Meglévő talaj oldalesése mínusz az Ideális oldalesés között 1.0%, ami kisebb, mint a 0.50%-os Eséstűrés
Javított oldalesés A Javított oldalesés -2.5% lesz
Kimenet Érték
Javított oldalesés -2.5%

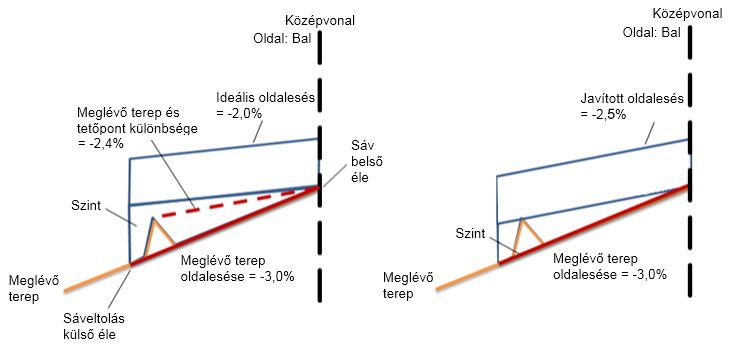

2-2. eset: Az Ideális oldalesés nagyobb, mint a Magas pont

Bemenetek:
Bemenetek
Ideális oldalesés -2.0%
Minimális szintmélység 0
Eséstűrés 0.50%
Bevonat lejtési beállításai Felhasználó által definiált, flappinggel
Hossz-szelvény beállítások használata Minimális szintmélység
Sáveltolás belső éle igaz (változó értékek)
Sáveltolás külső éle igaz (változó értékek)
Számítások:
Bemenet Érték
Meglévő talaj oldalesése -3.0%
Meglévő talaj oldalesése - Ideális oldalesés 1.0%
Magas pont oldalesése a Sáv belső élétől a Magas pontig mérve -2.4%
Magas pont oldalesése - Ideális oldalesés -0.4%
Eséstűrés A meglévő talaj oldalesése mínusz Ideális oldalesés egyenlő 1.0%-kal, ami nagyobb, mint a 0.5%-os Eséstűrés
Javított oldalesés A Javított oldalesés -2.5% lesz
Kimenet Érték
Javított oldalesés -2.5%

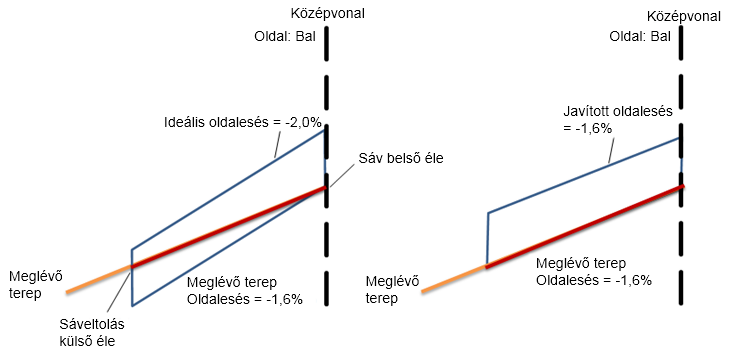

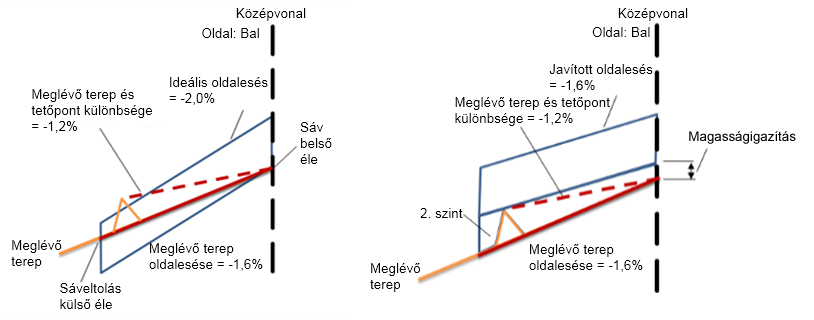

2-3. eset: Az Ideális oldalesés kisebb, mint a Magas pont

Bemenetek:
Bemenetek
Ideális oldalesés -2.0%
Minimális szintmélység 0
Eséstűrés 0.50%
Bevonat lejtési beállításai Felhasználó által definiált, flappinggel
Hossz-szelvény beállítások használata Minimális szintmélység
Sáveltolás belső éle igaz (változó értékek)
Sáveltolás külső éle igaz (változó értékek)
Számítások:
Bemenet Érték
Meglévő talaj oldalesése -1.6%
Meglévő talaj oldalesése - Ideális oldalesés 0.4%
Magas pont oldalesése a Sáv belső élétől a Magas pontig mérve -1.2%
Magas pont oldalesése - Ideális oldalesés -0.8%
Eséstűrés Meglévő talaj oldalesése mínusz Ideális oldalesés egyenlő 0.4%-kal, ami kisebb, mint a 0.5%-os Eséstűrés.
Javított oldalesés A Javított oldalesés -1.6% lesz
Kimenet Érték
Javított oldalesés -1.6%

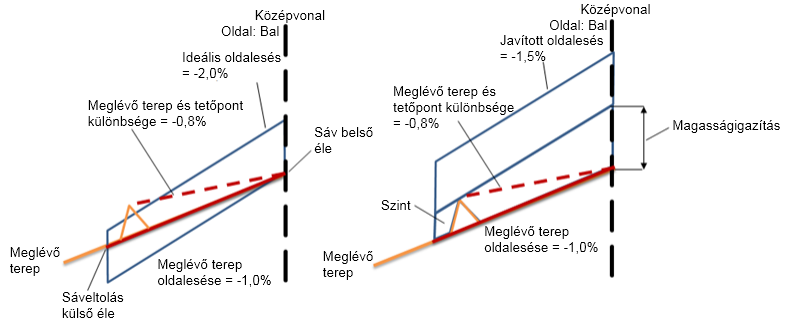

2-4. eset: Az Ideális oldalesés kisebb, mint a Magas pont

Bemenetek:
Bemenetek
Ideális oldalesés -2.0%
Minimális szintmélység 0
Eséstűrés 0.50%
Bevonat lejtési beállításai Felhasználó által definiált, flappinggel
Hossz-szelvény beállítások használata Minimális szintmélység
Sáveltolás belső éle igaz (változó értékek)
Sáveltolás külső éle igaz (változó értékek)
Számítások:
Bemenet Érték
Meglévő talaj oldalesése -1.0%
Meglévő talaj oldalesése - Ideális oldalesés 1.0%
Magas pont oldalesése a Sáv belső élétől a Magas pontig mérve -0.8%
Magas pont oldalesése - Ideális oldalesés -1.2%
Eséstűrés Meglévő talaj oldalesése mínusz Ideális oldalesés egyenlő 1.0%-kal, ami nagyobb, mint a 0.5%-os Eséstűrés.
Javított oldalesés -1.5%
Kimenet Érték
Javított oldalesés -1.5%

Pont-, kapcsolódás- és alakkódok.

A következő táblázat azoknak az ilyen típusú alkotóelemeknek tartalmazza a pont-, kapcsolódás- és alakkódjait, amelyekhez van kód hozzárendelve. A táblázatban nem szerepelnek azok az alkotóelemek, amelyekhez nincsenek pont-, kapcsolódás- és alakkódok hozzárendelve.

Pont, kapcsolódás vagy alak Kód Leírás
P1, P2 Szsz Átfedő élek a pályafelületen
P3, P4 Szsz_Átfedés Átfedés aljának élei
P5, P6 Szsz_Kiegyenlítés Szint aljának élei
L1 Tető, Burkolat Átfedés teteje
L2, L3, L4 Átfedés Átfedési kapcsolódások
L5, L6 Szint A kiegyenlítési esethez
S1 Átfedés Az átfedés teteje és alja közötti terület
S2 Szint A szint teteje és alja közötti terület
L7 Meglévő terep A meglévő talaj oldalesése

Kódolási ábra

Szülőtéma: Alap alkotóelemek (folytatás)
