A ReinforcedConcreteCribWall alkotóelem kapcsolódásokat helyez el egy megerősített beton támaszfal létrehozása céljából a C7A Caltrans-alapterv alapján.
Ellenőrizze, hogy a használt méretek megfelelőek-e az alapterv Ön által választott értelmezéséhez.

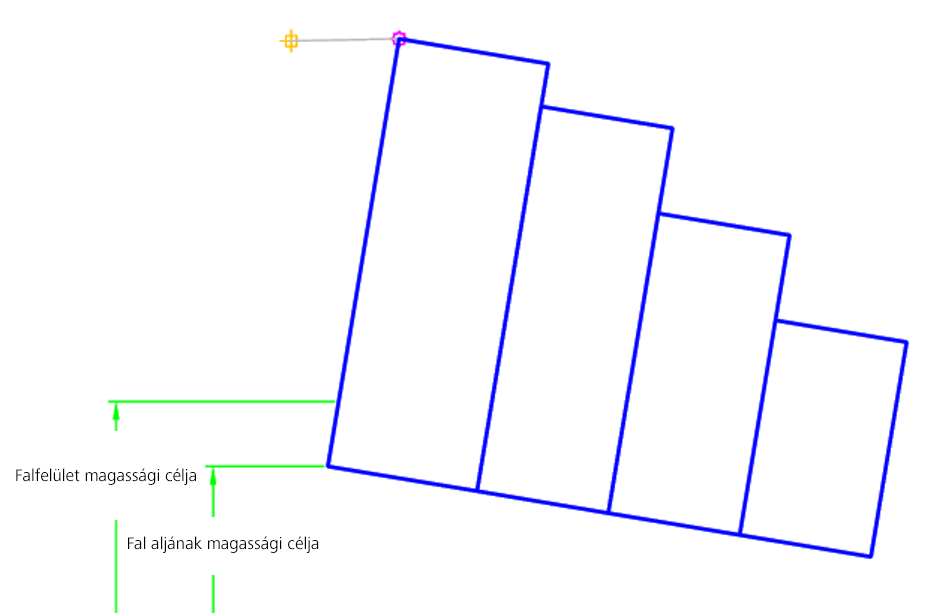

Eset: A fal felülete
Eset: A fal teteje
Csatolás
A csatolási pont a kezdeti bevágási vagy töltésrézsű belső élén található. Ez a komponens a bal és a jobb oldalhoz is csatolható.
Beviteli paraméterek
|
Paraméter |
Leírás |
Típus |
Alapértelmezett |
|---|---|---|---|
| Oldal | Megadja, hogy melyik oldalra kerüljön az alkotóelem | Bal / Jobb | Jobb |
| A falsík lejtése | A falsík lejtése | Függőleges / B 1:6 / B 1:4 | B 1:6 |
| Terhelési eset | Terhelési eset | Lapos / Védőgát | Lapos |
| Fal típusa | Fal típusa | A típus / B típus / C típus | C típus |
| Csatolási pont | Csatolási pont | A fal teteje / A fal felülete | A fal felülete |
Célparaméterek
Ez a szakasz az alkotóelemben található olyan paramétereket sorolja fel, amelyek egy vagy több célobjektumhoz rendelhetők hozzá. További információ: Nyomtervcélok megadása.
|
Paraméter |
Leírás |
Állapot |
|---|---|---|
| Fal alsó része | A fal alsó része szintmagasságának beállítására használható. A szintmagasság megadása a következő objektumtípusok esetében lehetséges: hossz-szelvények, 3D vonalláncok, vezérlővonalak és földmérési alakzatok. | Választható |
| A fal felülete | Beállítható vele a fal felületének magasságpontja. A szintmagasság megadása a következő objektumtípusok esetében lehetséges: hossz-szelvények, 3D vonalláncok, vezérlővonalak és földmérési alakzatok. | Opcionális (Csatolási pont = A fal teteje) |
| Fal teteje | Beállítható vele a fal tetejének szintmagassága. A szintmagasság megadása a következő objektumtípusok esetében lehetséges: hossz-szelvények, 3D vonalláncok, vezérlővonalak és földmérési alakzatok. | Opcionális (Csatolási pont = A fal felülete) |
Futásidejű logikai hozzárendelések
A fal méretezése a bemeneti paraméterek és a Caltrans C7A alaptervének mentett értékei alapján történik.
Kimeneti paraméterek
Nincsenek.
Viselkedés
A kezdeti sarokpont a csatolási pontnál található. A falak méretezése a bemeneti paramétereken alapuló futásidejű logikai hozzárendelések alapján történik. A rendszer ezt követően létrehozza az alakot.
Működés tervezési módban
Tervezési módban ez az alkotóelem a megerősített beton támaszfalat a bemeneti paraméterek alapján rajzolja meg.
Pont-, kapcsolódás- és alakkódok
A következő táblázat azoknak az ilyen típusú alkotóelemeknek tartalmazza a pont-, kapcsolódás- és alakkódjait, amelyekhez van kód hozzárendelve. A táblázatban nem szerepelnek azok az alkotóelemek, amelyekhez nincsenek pont-, kapcsolódás- és alakkódok hozzárendelve.
|
Pont, kapcsolódás vagy alak |
Kód |
Leírás |
|---|---|---|
| P1 | FalFelület | A fal felülete |
| P2-P9 | Tető | |
| P10-P14 | Alul | |
| L1, L9-L12 | Tető | |
| L13-L16 | Alapszint | |
| S1-S4 | Beton |

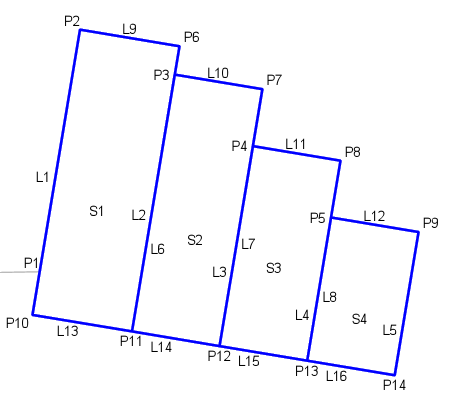

Kódolási ábra
