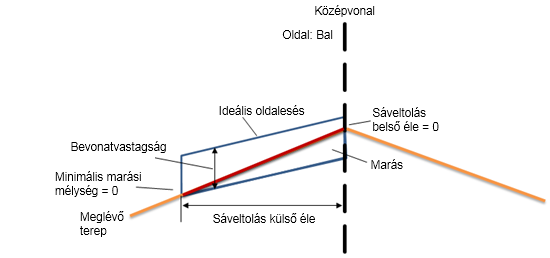

ÁtfedésMarás1Sáv1Oldal

Ez az alkotóelem átfedi a meglévő útpálya egyik oldalát, szükség szerint egy marási réteg hozzáadásával.

Csatolás

A csatolási pont az átfedési fólia belső élének pontja, pályafelület oldaleséssel.

Beviteli paraméterek

Megjegyzés: Minden méret méterben vagy lábban van megadva, ha nincs feltüntetve más mértékegység. Az összes esés a távolság és magasság arányában (pl. 4:1) van megadva, ha nincs százalékos lejtést jelző „%” jellel ellátva.
Paraméter Leírás Típus Alapértelmezett
Oldal Megadja az alkotóelem elhelyezési oldalát. Felhasználó által definiált Jobb
A tervezési sávszélesség ugyanaz, mint a meglévő sávszélesség
  • Igen

    Megadja, hogy a tervezési sávszélesség megegyezik a meglévő sávszélességgel.

  • Nem

    Megadja, hogy a tervezési sávszélesség nem egyezik meg a meglévő sávszélességgel.

    Megjegyzés: Ha a Nem érték van kiválasztva, a Meglévő sáv belső éle és a Meglévő sáv külső éle paraméter nem lesz alkalmazva az alkotóelemen.
Felhasználó által definiált Nem
Meglévő sáv belső éle Ez a kezdőpont a meglévő talaj lejtésének kiszámításához. Numerikus 0.000 m
Meglévő sáv külső éle Ez a végpont a meglévő talaj lejtésének kiszámításához. Numerikus 0.000 m
Bevonatmélység Az átfedési fólia mélysége. Numerikus 0.300 m
Bevonat lejtési beállításai Meghatározza az átfedés esési beállításait.
Tipp: A flapping egy kifejezés, ami azt írja le, hogyan történik a javított oldalesés kiszámítása a bevonathoz egy felújítási alkotóelemben. A flapping eredményei az eséstűréstől és a meglévő talaj oldalesése és az ideális oldalesés közötti eséskülönbségtől függően eltérőek lehetnek. Ha az eséskülönbség kisebb, mint az alkotóelem eséstűrése, akkor az eset „tűrésen belülinek” tekinthető. Ha az eséskülönbség nagyobb, mint az alkotóelem eséstűrése, akkor az eset „tűrésen kívülinek” tekinthető.
Megjegyzés: Az eséstűrés egy abszolút érték. Tehát a 0.4% és –0.4% eséskülönbség abszolút értéke egyaránt 0.4%. Ha az eséstűrés értéke 0.5%, akkor a 0.4% abszolút eséskülönbség tűrésen belüli lesz.
  • Felhasználó által definiált, flappinggel
    A flapping azt határozza meg, hogyan számítja ki a rendszer a javított oldalesést az alkotóelem eséstűréséhez viszonyítva.
    • Flapping tűrésen belül:

      A javított oldalesés a meglévő talaj oldalesése lesz.

    • Tűrésen kívüli flapping:
      A javított oldalesés változó lesz, amelyet a meglévő talaj oldalesése plusz/mínusz az eséstűrés értéke határoz meg.
      Megjegyzés: Az eséstűrés hozzáadása vagy kivonása attól függ, hogy melyikkel hozható közelebb egymáshoz a meglévő talaj oldalesésének és az ideális oldalesésnek az értéke.
  • Felhasználó által definiált, flapping nélkül
    A flapping azt határozza meg, hogyan számítja ki a rendszer a javított oldalesést az alkotóelem eséstűréséhez viszonyítva.
    • Flapping tűrésen belül:

      A javított oldalesést a program az ideális oldaleséssel egyenlőre állítja be.

    • Tűrésen kívüli flapping:
      A javított oldalesés az ideális oldalesés plusz/mínusz az eséstűrés értéke.
      Megjegyzés: Az eséstűrés hozzáadása vagy kivonása attól függ, hogy melyikkel hozható közelebb egymáshoz a meglévő talaj oldalesésének és az ideális oldalesésnek az értéke.
  • Külső/belső sáv túlemelés
    A Külső vagy Belső sáv túlemelés helyettesíti az Ideális oldalesést. A bevonatréteghez a javított oldalesés értékeit a szelvény túlemelési táblázata határozza meg az ideális oldalesés helyett.
    Megjegyzés: Ha a Külső/belső sáv túlemelése ki van kiválasztva, de a felújítási nyomterv nyomvonalához nincs túlemelési táblázat definiálva, a program helyette az ideális oldalesést fogja használni.
    • Tűrésmezőn belül:
      • Ha a nyomvonalhoz meg van adva túlemelési táblázat: A javított oldalesés a túlemelési táblázatból származó sávtúlemelési érték lesz.
      • Ha a nyomvonalhoz nincs megadva a túlemelési táblázat: A javított oldalesés a megadott ideális oldalesés lesz.
        Megjegyzés: Ez a működés megegyezik a Felhasználó által definiált, flapping nélkül beállítás működésével.
    • Tűrésen kívüli:
      • Ha a nyomvonalhoz meg van adva túlemelési táblázat: A javított oldalesés a túlemelési táblázatból származó sávtúlemelés plusz/mínusz az eséstűrés értéke lesz.
      • Ha a nyomvonalhoz nincs megadva túlemelési táblázat: A javított oldalesés a megadott ideális oldalesés plusz/mínusz az eséstűrés értéke lesz.
        Megjegyzés: Ez a működés megegyezik a Felhasználó által definiált, flapping nélkül beállítás működésével.
  • Lejtés átvétele

    A javított oldalesés mindig egyenlő a Meglévő talaj lejtésével.

  • Ideális oldalesés használata

    A javított oldalesés mindig egyenlő az Ideális oldaleséssel.

Vonalas Felhasználó által definiált, flapping nélkül
Ideális oldalesés Megadja a felhasználó által definiált ideális oldalesést. Numerikus -2.00%
Sávszélesség A sáv szélessége, amit a sáv külső élének eltolása határoz meg a sáv belső élétől. Numerikus 12.000 m

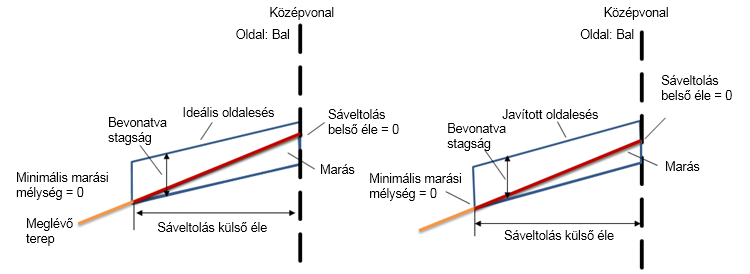

Hossz-szelvény beállítások használata Válassza ki az átfedés belső élének hossz-szelvényhez történő hozzárendeléséhez, a magasság minimális szintmélységhez való hozzáigazításához, vagy korábbi alkotóelemhez való rögzítéshez.
  • Minimális szintmélység

    Az oldalesés és magasság módosítások megfelelnek a Minimális szintnek és/vagy a Minimális marási mélységnek. A bázis a meglévő felület.

  • Hossz-szelvény használata

    Nem lesz magasságmódosítás. A felújítási alkotóelem csatolási pontjának magassága megfelel a hozzárendelt hossz-szelvénynek. Az oldalesés módosítást az átfedés esési beállításai határozzák meg.

  • Rögzítés előzőhöz

    Nem lesz magasságmódosítás. A felújítási alkotóelem csatolási pontjának magassága megfelel az előző alkotóelem csatolási pontjának (a legtöbb esetben ez az előző sáv végpontja lesz). Az oldalesés módosítást az átfedés esési beállításai határozzák meg.

Vonalas Minimális marási mélység

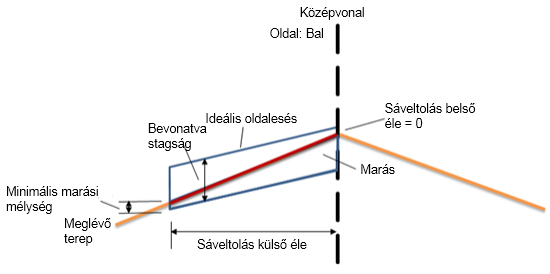

Minimális marási mélység A minimális marási mélység a marási réteg alja és a meglévő talajfólia alja között. Numerikus 0.300 m
Eséstűrés Az átfedés esésváltozásának tűrése. Numerikus 0.50%

További általános alkotóelem paraméter referencia

Flapping

Minimális marási mélység

Sáveltolás belső éle

Kimeneti paraméterek

Paraméter Leírás Típus Alapértelmezett
Javított oldalesés Ez az út módosított oldalesése, amely úgy lett optimalizálva, hogy a lehető legjobban illeszkedjen a megadott felújítási alkotóelem paraméterekhez. Numerikus -2.00%
Meglévő talajlejtés A terep hossz-szelvény oldalesése (%), a sáv belső élétől a sáv külső éléig számítva. Numerikus n/a

Célparaméterek

Paraméter Leírás Szükséges?
Célfelület A meglévő útpályát definiáló felület neve Igen
Tetőeltolási cél A tetőpont eltolását meghatározó objektum neve. A következő objektumtípusokat lehet megadni az eltolás céljaként: nyomvonalak, vonalláncok, vezérlővonalak és földmérési alakzatok. Nem
Sáv belső élének eltolási célja A sáv belső élének eltolását meghatározó objektum neve. A következő objektumtípusokat lehet megadni az eltolás céljaként: nyomvonalak, vonalláncok, vezérlővonalak és földmérési alakzatok. Nem
Sávszélesség célja A sáv külső élének eltolását meghatározó objektum neve. A következő objektumtípusokat lehet megadni az eltolás céljaként: nyomvonalak, vonalláncok, vezérlővonalak és földmérési alakzatok. Nem
Meglévő sáv belső élének eltolási célja A belső mintapont eltolását meghatározó objektum neve, amely segítségével a program kiszámolja a meglévő felület lejtését. A következő objektumtípusokat lehet megadni az eltolás céljaként: nyomvonalak, vonalláncok, vezérlővonalak és földmérési alakzatok. Nem
Meglévő sáv külső élének eltolási célja A külső mintapont eltolását meghatározó objektum neve, amely segítségével a program kiszámolja a meglévő felület lejtését. A következő objektumtípusokat lehet megadni az eltolás céljaként: nyomvonalak, vonalláncok, vezérlővonalak és földmérési alakzatok. Nem

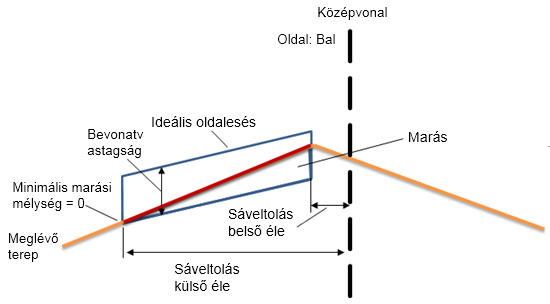

Viselkedés

Ez az alkotóelem feltételezi, hogy nincs kiegyenlítési réteg hozzáadva.

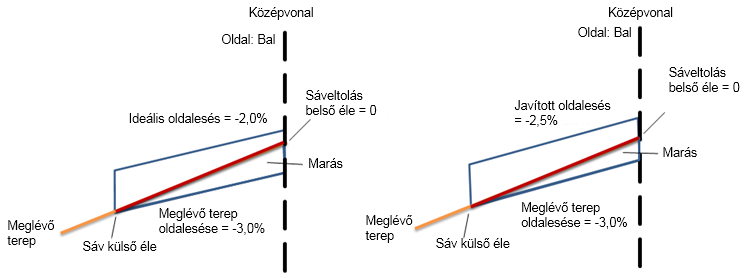

1. eset
Bemenetek:
Bemenetek
Ideális oldalesés -2.0%
Minimális marási mélység 0
Eséstűrés 0.50%
Bevonat lejtési beállításai Felhasználó által definiált, flappinggel
Hossz-szelvény beállítások használata Minimális marási mélység
Számítások:
Bemenet Érték
Meglévő talaj oldalesése -3.0%
Meglévő talaj oldalesése - Ideális oldalesés 1.0%
Eséstűrés Meglévő talaj esése mínusz Ideális oldalesés egyenlő 1%-kal, ami nagyobb, mint a 0.5%-os Eséstűrés
Javított oldalesés A Javított oldalesés -2.5% lesz
Kimenet Érték
Javított oldalesés -2.5%

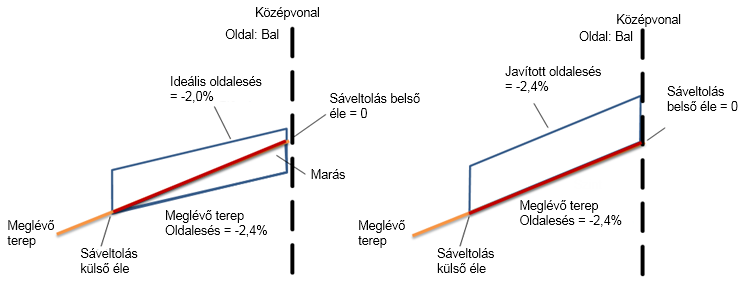

2. eset
Bemenetek:
Bemenetek
Ideális oldalesés -2.0%
Minimális marási mélység 0
Eséstűrés 0.50%
Bevonat lejtési beállításai Felhasználó által definiált, flappinggel
Hossz-szelvény beállítások használata Minimális marási mélység
Számítások:
Bemenet Érték
Meglévő talaj oldalesése -2.4%
Meglévő talaj oldalesése - Ideális oldalesés -0.4%
Eséstűrés A meglévő talaj esése mínusz Ideális oldalesés egyenlő 0.4%-kal, ami kisebb, mint a 0.5%-os Eséstűrés.
Javított oldalesés A Javított oldalesés -2.4% lesz
Kimenet Érték
Javított oldalesés -2.4%

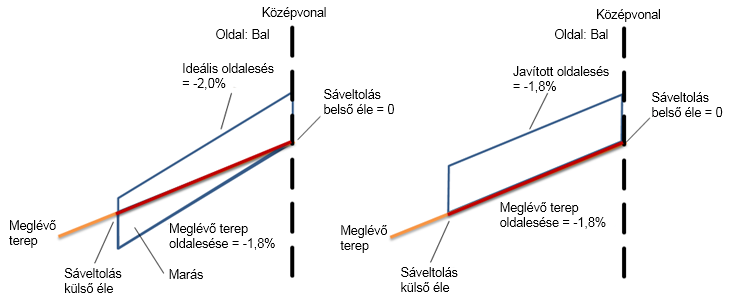

3. eset
Bemenetek
Ideális oldalesés -2.0%
Minimális marási mélység 0
Eséstűrés 0.50%
Bevonat lejtési beállításai Felhasználó által definiált, flappinggel
Hossz-szelvény beállítások használata Minimális marási mélység
Számítások:
Bemenet Érték
Meglévő talaj oldalesése -1.8%
Meglévő talaj oldalesése - Ideális oldalesés 0.2%
Eséstűrés Meglévő talaj esése mínusz Ideális oldalesés egyenlő 0.2%-kal, ami kisebb, mint a 0.5%-os Eséstűrés
Javított oldalesés A Javított oldalesés -1.8% lesz
Kimenet Érték
Javított oldalesés -1.8%

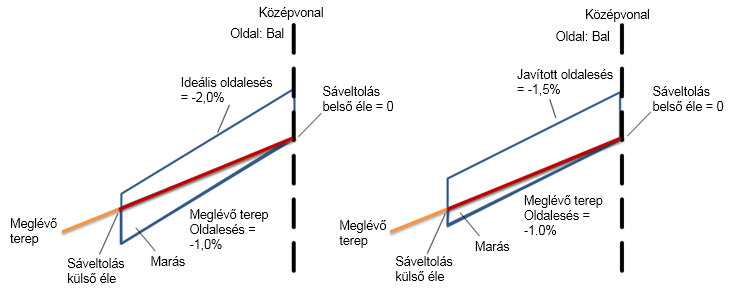

4. eset
Bemenetek
Ideális oldalesés -2.0%
Minimális marási mélység 0
Eséstűrés 0.50%
Bevonat lejtési beállításai Felhasználó által definiált, flappinggel
Hossz-szelvény beállítások használata Minimális marási mélység
Számítások:
Bemenet Érték
Meglévő talaj oldalesése -1.0%
Meglévő talaj oldalesése - Ideális oldalesés 1%
Eséstűrés Meglévő talaj esése mínusz Ideális oldalesés egyenlő 1%-kal, ami nagyobb, mint a 0.5%-os Eséstűrés
Javított oldalesés A Javított oldalesés -1.5% lesz
Kimenet Érték
Javított oldalesés -1.5%

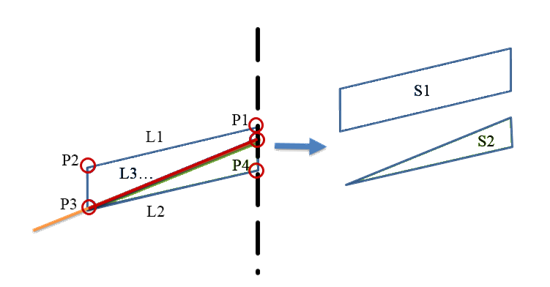

Pont-, kapcsolódás- és alakkódok.

A következő táblázat azoknak az ilyen típusú alkotóelemeknek tartalmazza a pont-, kapcsolódás- és alakkódjait, amelyekhez van kód hozzárendelve. A táblázatban nem szerepelnek azok az alkotóelemek, amelyekhez nincsenek pont-, kapcsolódás- és alakkódok hozzárendelve.

Pont, kapcsolódás vagy alak Kód Leírás
P1, P2 Szsz Átfedés élei a pályafelületen
P3, P4 Szsz_Átfedés Marás aljának élei
P5, P6 Szsz_Marás Marás tetejének élei
L1 Tető, Burkolat Átfedés teteje
L2, L3, L4 Átfedés Az átfedési fólia kapcsolódásai
L5, L6 Marás A marási réteg marási kapcsolódásai (magasság)
S1 Átfedés Az átfedés teteje és alja közötti terület
S2 Marás A marás teteje és alja közötti terület
Szülőtéma: Alap alkotóelemek (folytatás)
