Ez egy általános célú alkotóelem, amely hasonló a KapcsolásMegjelöltPonthoz alkotóelemhez, és amely összeköti a korábban megnevezett kijelölt pontot a csatolási ponttal.
Számos helyzetben használható, például két szomszédos útpálya összekapcsolására, ahol a relatív eltolások és szintmagasságok változnak, vagy egymással összetartó útpályák közötti területen. A MarkPoint alkotóelemet használja, ha a csatlakozási pont még nincs megnevezve.

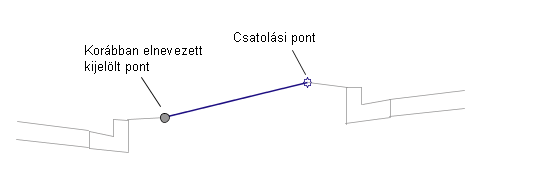

Csatolás
A csatolási pont a kapcsolódás elején található. A kapcsolódás bármilyen irányba mutathat. Az irányt a kijelölt pont csatolási ponthoz viszonyított helyzete határozza meg.
Beviteli paraméterek
Megjegyzés: Minden méret méterben vagy lábban van megadva, ha nincs feltüntetve más mértékegység. Az összes rézsű a távolság-magasság arányában van megadva (például 4 : 1), ha nincs „%” jellel ellátva.
|
Paraméter |
Leírás |
Típus |
Alapértelmezett |
|---|---|---|---|
|
Kijelölt pont neve |
A kapcsolódáshoz használandó kijelölt pont neve |
Karakterlánc |
Nincs |
|
Kapcsolódási kódok |
A kapcsolódáshoz társítandó kódok listája |
Vesszővel tagolt karakterlánc |
Tető, Alapszint |
|
Kapcsolódás kihagyása |
Ez a paraméter hozzáadja vagy eltávolítja a felület kapcsolódását. A Hamis érték esetén a kapcsolódás, a kezdőpont és a végpont hozzáadása is megtörténik. Az Igaz érték esetén csak a végpont hozzáadása történik meg. |
Igaz/Hamis |
Nem |
Célparaméterek
Ez a szakasz az alkotóelem azon paramétereit sorolja fel, amelyek egy célobjektumhoz, például egy rajzban szereplő felület, nyomvonal vagy hossz-szelvény objektumhoz rendelhetők hozzá. További információ: Nyomtervcélok megadása.
Célparaméterek: Nincs.
Kimeneti paraméterek
|
Paraméter |
Leírás |
Típus |
|---|---|---|
|
Kezdő távolság |
A kapcsolódás elejének +/- eltolása |
Numerikus |
|
Kezdőmagasság |
Szintmagasság a kapcsolódás elején |
Numerikus |
|
Vég eltolás |
A kapcsolódás végének +/- eltolása |
Numerikus |
|
Zárómagasság |
Szintmagasság a kapcsolódás végén |
Numerikus |
Viselkedés

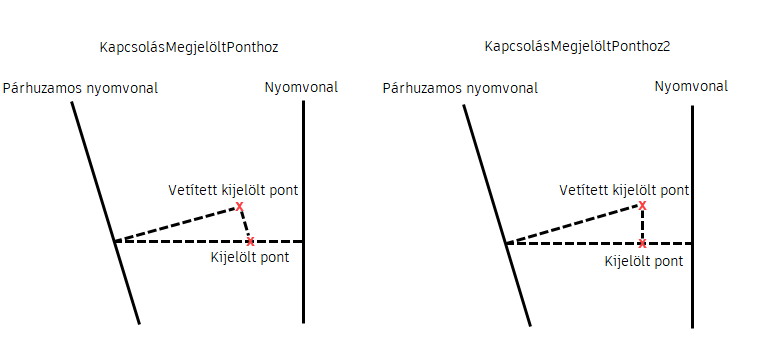

Az elsődleges különbség a KapcsolásMegjelöltPonthoz2 és a KapcsolásMegjelöltPonthoz alkotóelemek között a használatukban van, amikor a megjelölt pont a kapcsolódáshoz képest eltolt mintakeresztszelvény kiindulási vonalán van. Az alábbi ábrán a két alkotóelem közötti eltérés látható.
Működés tervezési módban
Elrendezési módban ez az alkotóelem megjeleníti a kapcsolódást a csatolási pont és a kijelölt pont között.
Pont-, kapcsolódás- és alakkódok
Nincsenek.

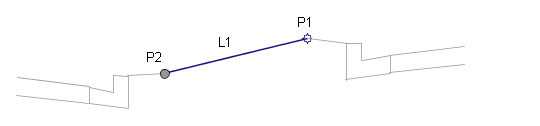

Kódolási ábra
