2. gyakorlat: Feliratok átalakítása címkévé

A gyakorlat során létrehozhat néhány telekhatárelem-feliratot, majd a feliratokat címkékké konvertálhatja és áthelyezheti egy táblázatba.

Az 1. gyakorlat: Telekterületi táblázat létrehozása részben létrehozott egy külső referenciájú Feliratok-telkek rajzot. A gyakorlatban telekhatárelem-feliratokat hozhat létre közvetlenül az aktuális rajzban. A telekhatárelem-feliratokat ezután címkékké konvertálhatja és létrehozhat egy táblázatot a részletes feliratadatok megjelenítéséhez.

Ez a gyakorlat az 1. gyakorlat: Telekterület-táblázat létrehozása rész folytatása.

A telekhatárelemek feliratozása

Megjegyzés:

Ez a gyakorlat a Labels-4a.dwg rajzot használja az előző gyakorlatban elvégzett módosításokkal.

1. Kattintson a Feliratozás lap Feliratok és táblázatok panel Feliratok hozzáadása menü TelekTelekfeliratok hozzáadása elemre.
2. A Felirat hozzáadása párbeszédpanelen adja meg a következő paramétereket:
   • Feliratstílus: Több szakasz
   • Vonalfelirat stílusa: Telekvonal feliratstílusaTávolsági irányszög
   • Ívfelirat stílusa: Telekív feliratstílusaDelta hosszúság és sugár felett
3. Kattintson a Táblázatcímkék számozása elemre.
4. A Táblázatcímkék számozása párbeszédpanelen vizsgálja meg az elérhető beállításokat.

   A beállítások megadják a kezdőszámot és a vonal-, ív- és átmenetiív-címkék növekményét. Figyelje meg, hogy a Táblázatcímke létrehozása és a Táblázatcímke átszámozása külön kezdőszám és növekmény tulajdonságokkal rendelkezik. A gyakorlatban fogadja el az alapértelmezett 1 értéket minden tulajdonságra. Amikor a feliratokat táblázatcímkékké konvertálja, az összes címke kezdőszáma és növekménye 1. A Táblázatcímke átszámozása tulajdonságokat később fogja használni.

5. A Táblázatcímke átszámozása párbeszédpanelen kattintson a Mégse gombra.
6. A Felirat hozzáadása párbeszédpanelen kattintson a Hozzáad gombra.
7. Kattintson a telekterület-feliratokra a következő sorrendben: 39, 40, 41, 37, 38. Az alapértelmezett Óramutató járásával megegyező feliratirány elfogadásához nyomja le az Enter billentyűt.

   Amint kattint, a feliratok megjelennek az egyes telekhatárelemeken. Igény szerint ráközelíthet a feliratokra, mielőtt címkékké konvertálná azokat.

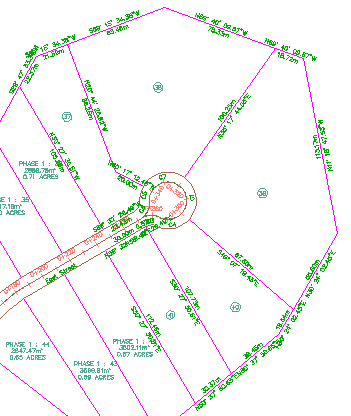

   Telekhatárelem-feliratok

8. A telkek feliratozása után kattintson a jobb gombbal a parancs befejezéséhez.

   A Felirat hozzáadása párbeszédpanel nyitva marad, ha esetleg további telkeket vagy más objektumokat kívánna feliratozni. Be is zárhatja, mivel a gyakorlat során már nem kell használnia.

A szakaszfeliratok elhelyezése táblázatban

1. Kattintson a Feliratozás lap Feliratok és táblázatok panel Táblázatok hozzáadása menü TelekSzakasz hozzáadása elemre.

   Ez a beállítás létrehoz egy táblázatot, amely megjeleníti a feliratozott telkek vonal- és ívszakaszait.

2. A Táblázat létrehozása párbeszédpanel Kiválasztás felirat vagy stílus alapján területén jelölje be az Alkalmaz jelölőnégyzetet a telekhatárelemeken elhelyezett két feliratstílusnál:
   • Telekív: Delta hosszúság és sugár felett
   • Telekvonal: Távolsági irányszög
3. Kattintson az OK gombra.

   Amikor a mutatót a rajzra mozgatja, a táblázat bal felső sarka hozzákapcsolódik a mutatóhoz.

4. Mozgassa a mutatót a felület terjedelmén kívülre és kattintson.

   A program beilleszti a táblázatot a rajzba. Figyelje meg, hogy a vonal- és ívfeliratok a telkek körül címkékké alakultak át.

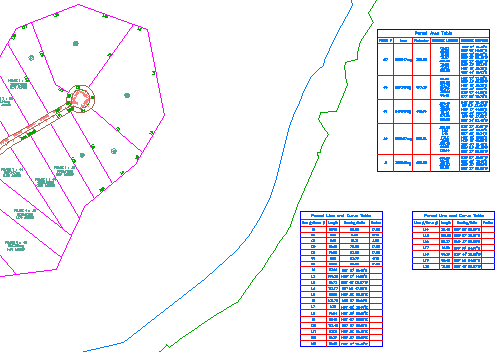

   Címkékké konvertált telekhatárelem-feliratok rajzhoz hozzáadott telekhatárelem-táblázattal

Az oktatóanyag folytatásához lépjen tovább a 3. gyakorlat: Táblacímkék átszámozása részre.
