1. gyakorlat: Feliratok csoportos hozzáadása

Ebben a gyakorlatban feliratkészleteket használhat arra, hogy többféle feliratot alkalmazzon egy nyomvonalra.

Automatikusan hozzáadhat feliratokat az objektumokhoz, például pontokhoz, nyomvonalakhoz vagy telkekhez már a létrehozásukkor. Az objektumok automatikus feliratozása hatékony módszer a gyakran használt elemek, például nyomvonalszelvények vagy telekterületek feliratozására létrehozásuk közben.

A gyakorlat során megadhat egy feliratkészletet, amelyet egy nyomvonal vonalláncból történő létrehozása közben alkalmazhat. Mind az újonnan létrejött nyomvonalat, mind a feliratait az aktuális rajz tárolja. Ezután megtanulhatja, hogyan módosítsa a feliratkészlet tulajdonságait a nyomvonal létrehozása után. Végül megismerkedhet a feliratkészlet alkalmazásával egy külső referenciákkal rendelkező rajzban már meglévő nyomvonalra.

Új nyomvonal feliratkészletének létrehozása

Megjegyzés:

Ez a gyakorlat a Labels-1a.dwg rajzot használja az előző gyakorlat során elvégzett módosításokkal, vagy megnyithatja a Labels-2a.dwg fájlt a következő helyről: oktatóanyagok rajzainak mappája.

1. Kattintson az Alap lap Terv létrehozása panel Nyomvonal legördülő lista Nyomvonal létrehozása objektumokból Keres elemre. Az xref opció kiválasztásához a parancssorba írja be: X.
2. Kattintson a helyszín nyugati oldalán található kék vonalláncra.

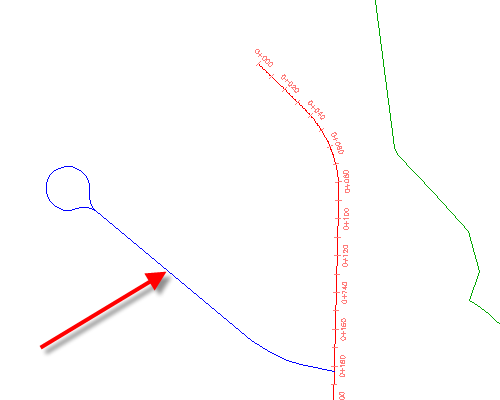

   Vonallánc a külső referenciával rendelkező rajzban

3. Nyomja le kétszer az Enter billentyűt.
4. A Nyomvonal létrehozása - vonalláncból párbeszédpanel Név részén írja be: West Street. Ellenőrizze, hogy a Nyomvonal stílusa alatt a Proposed stílus legyen bejelölve. Vizsgálja meg a Nyomvonalfelirat-készlet lista tartalmát.

   Egy objektum létrehozásakor a Létrehozás párbeszédpanel általában tartalmaz egy stílusválasztó listát mind az objektumhoz, mind a feliratokhoz. A stílusválasztó lista azonosítja az adott objektumtípus aktuális rajzában elérhető objektumstílusokat és feliratstílusokat. Egy nyomvonal, hossz-szelvény vagy keresztszelvény létrehozásakor a felhasználó kiválasztja a feliratkészletet, amely egy előre beállított stílust alkalmaz a készletben megtalálható különböző felirattípusokra. A következő lépésekben egy minta feliratkészlettel ismerkedhet meg. Figyelje meg, hogy van egy _No Labels lehetőség is. Ez a lehetőség egy üres feliratkészlet, amely nem jelenít meg feliratokat a nyomvonal mentén.

   Tipp:

   Ha nem kívánja feliratozni a feliratkészleteket nem használó objektumokat, létrehozhat egy olyan feliratstílust, amelyben az összes komponens láthatósága ki van kapcsolva.

5. A Nyomvonalfelirat-készlet listából válassza a Főelemek, mellékelemek és geometriapontok elemet. Kattintson a melletti nyílra. Válassza az Aktuális kiválasztás másolása lehetőséget.

   A Nyomvonalfelirat-készlet párbeszédpanel megjeleníti a Főelemek, mellékelemek és geometriapontok feliratkészlet beállítására vonatkozó információkat. Ezt a feliratkészletet használhatja alapul új feliratkészlet létrehozásához.

   Az Információ lap megjeleníti a feliratkészlet nevét, leírását és a létrehozás vagy módosítás idejét.

   A Feliratok lap megadja, melyik felirattípusok vannak megadva a feliratkészletben, és hogy az egyes típusok melyik feliratstílust használják. Ebben a példában a feliratkészlet lehetővé teszi a feliratstílusok alkalmazását a geometriapontokra és a nyomvonal fő- és mellékszelvényeire.

   Megjegyzés:

   A hossz-szelvények és keresztszelvények feliratkészlete ugyanúgy épül fel, hasonló párbeszédpanel használatával.

6. A Nyomvonalfelirat-készlet párbeszédpanel Információ lapján a Név mezőben adja meg a Fő- és alszelvény, valamint kezdő- és végpontok nevet.
7. A Feliratok lapon a Geometriapontok sorban és a Stílus oszlopban kattintson a elemre.
8. A Válasszon ki egy feliratstílust párbeszédpanelen válassza a Nyomvonal kezdete elemet. Kattintson az OK gombra.
9. A Nyomvonalfelirat-készlet párbeszédpanelen a Geometriapontok sorban és a Feliratozni kívánt pontok oszlopban kattintson a elemre.
10. A Geometriapontok párbeszédpanelen kattintson a elemre az összes jelölőnégyzet bejelölésének törléséhez. Jelölje be a Nyomvonalkezdet jelölőnégyzetet. Kattintson az OK gombra.

    A geometriapont felirattípussal feliratozhatja a kiválasztott geometriapontokat több, felhasználó által megadott stílus kombinációjával. A 8. és 9. lépésben egy geometriapont feliratstílust alkalmazott egy nyomvonal kezdőszelvényére. A következő lépésekben egy másik Geometriapontok feliratstílus-példányt hozhat létre, amely egy másik stílust alkalmaz a nyomvonal végszelvényére.

    Tipp:

    Egy felirattípus feliratkészletből történő eltávolításához jelölje ki a típust és kattintson a gombra.

11. A Nyomvonalfelirat-készlet párbeszédpanel Feliratok lapján határozza meg a következő paramétereket:
    • Típus: Geometriapontok
    • Geometriapont feliratstílusa: Nyomvonal vége
12. Kattintson a Hozzáadás lehetőségre.
13. A Geometriapontok párbeszédpanelen kattintson a elemre az összes jelölőnégyzet bejelölésének törléséhez. Jelölje be a Nyomvonalvég jelölőnégyzetet. Kattintson az OK gombra.
14. A Nyomvonalfelirat-készlet párbeszédpanelen kattintson az OK gombra.
15. A Nyomvonal létrehozása - vonalláncból párbeszédpanelen a Konvertálási beállítások területen törölje az Ívek hozzáadása, érintők között jelölőnégyzetet. Kattintson az OK gombra.
16. Közelítsen rá az új nyomvonal körüli területre, és vizsgálja meg a nyomvonal mentén automatikusan elhelyezett feliratokat.
    Megjegyzés:

    Ha az EP: 0+243.63 felirat szomszédos a keresztező nyomvonallal, válassza a Nyomvonal lap Módosítás panel Irány megfordítása Keres elemet. Kattintson a nyomvonalra. Az OK gombra kattintással tudomásul veszi a parancs által érintett nyomvonal-tulajdonságokra vonatkozó figyelmeztetést.

    A nyomvonal a létrehozásakor zöld. A zöld színt a nyomvonalstílus határozta meg, amelyet a 3. lépésben adott meg. Figyelje meg, hogy az új, vörös feliratok élénkebbek, mint a külső referenciával rendelkező objektumokkal beemelt feliratok. A színtónus azért különbözik, hogy könnyebben azonosíthassa a feliratok helyét: az élénk feliratok az aktuális rajzban találhatók, míg a világosabb feliratok a külső referenciával rendelkező rajzokban.

    Megjegyzés: A rajzban figyelmeztető szimbólumok jönnek létre (a következő ábrán ezek nem láthatók), amelyek jelzik, hol sérülnek az érintkezések. További információkért lásd a Nyomvonal rajzelemek közötti érintkezés keresése című részt.

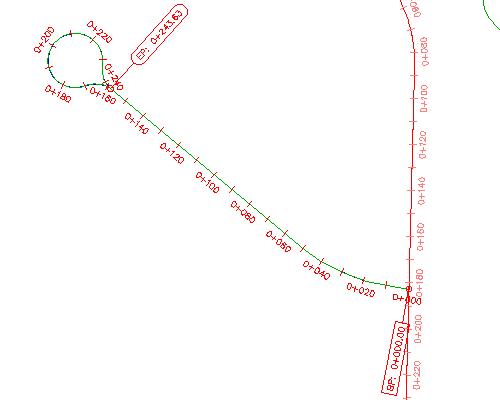

    Újonnan létrehozott nyomvonalra alkalmazott feliratkészlet

Meglévő nyomvonal feliratkészletének módosítása

Megjegyzés:

A nyomvonal létrehozása után a nyomvonalfelirat-készleten végzett módosításokat a program nem alkalmazza az eredeti feliratkészletre. Az eredeti feliratkészlet szerkesztéséhez az Eszköztár Beállítások lapján bontsa ki a Nyomvonal Feliratstílusok Feliratkészletek gyűjteményt. Kattintson a jobb gombbal a megfelelő feliratkészletre. Kattintson a Szerkesztés lehetőségre.

1. A rajzban válassza ki a West Street nyomvonalat. Kattintson a jobb gombbal. Kattintson a Nyomvonalfeliratok szerkesztése lehetőségre.
2. A Nyomvonalfeliratok párbeszédpanelen adja meg a következő paramétereket:
   • Típus: Geometriapontok
   • Geometriapontok feliratstílusa: Osztójelre és Vonalra merőleges
3. Kattintson a Hozzáadás lehetőségre.
4. A Geometriapontok párbeszédpanelen kattintson a elemre az összes jelölőnégyzet bejelölésének törléséhez. Jelölje be a következő jelölőnégyzeteket:
   • Érintő-érintő metszéspontja
   • Érintő-ív metszéspontja
   • Ív-érintő metszéspontja
5. Kattintson az OK gombra a Geometriapontok és a Nyomvonalfelirat-készlet párbeszédpanelek bezárásához.
6. A nyomvonal kijelölésének megszüntetéséhez nyomja le az Esc billentyűt.

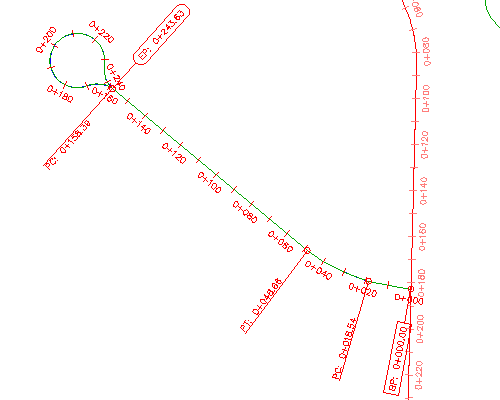

   Módosított feliratkészletű nyomvonal

   Megjegyzés:

   Az előző képen az EP: 0+243.63 és PC: 0+158.39 feliratok a nyomvonal szemközti oldalain jelennek meg a könnyebb érthetőség miatt. Egy későbbi gyakorlatban megtanulhatja, hogyan fordíthat át feliratokat egy nyomvonal ellentétes oldalára.

Feliratok hozzáadása nyomvonalhoz egy hivatkozott rajzban

1. Kattintson a Feliratozás lap Feliratok és táblázatok panel Feliratok hozzáadása menü Nyomvonal Szelvényfeliratok hozzáadása/szerkesztése elemre. Kattintson a Fő utca nyomvonalára, amely a helyszín közepén elhelyezkedő hosszú nyomvonal.

   Mivel ez a nyomvonal egy külső referenciával rendelkező rajzban található, a Nyomvonalak feliratai párbeszédpanel táblázata üres. Csak az aktuális rajzban létrehozott feliratok módosíthatók az aktuális rajzban. A külső referenciával rendelkező rajzban létrehozott feliratokat a forrásrajzban kell módosítani.

2. A Nyomvonalfeliratok párbeszédpanelen adja meg a következő paramétereket:
   • Típus: Geometriapontok
   • Geometriapont feliratstílusa: Osztójelre és Vonalra merőleges
3. Kattintson a Hozzáadás lehetőségre.
   Megjegyzés:

   A Feliratkészlet importálása gombbal alkalmazhatja az aktuális rajzban található feliratkészletek egyikét.

4. A Geometriapontok párbeszédpanelen kattintson az OK gombra.
5. A Nyomvonalfeliratok párbeszédpanelen adja meg a következő paramétereket:
   • Típus: Tervezési sebességek
   • Tervezési sebesség feliratstílusa: Szelvény sebesség felett
6. Kattintson a Hozzáadás lehetőségre.
7. Kattintson az OK gombra.

   A Main Street nyomvonalon a feliratok megjelennek minden olyan szelvénynél, amelyen új tervezési sebesség került alkalmazásra, és minden geometriaponton. Ezek a feliratobjektumok az aktuális rajzban találhatók és egy külső referenciával rendelkező rajz nyomvonalát feliratozzák.

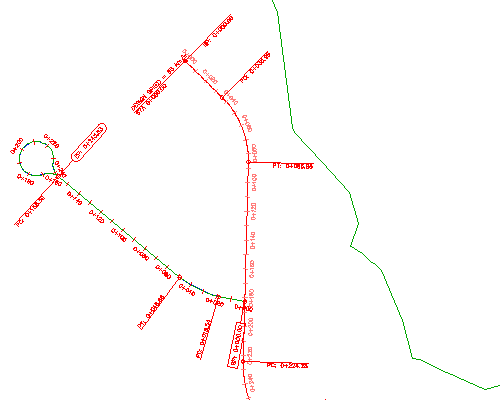

   Külső referenciával rendelkező rajz nyomvonalához hozzáadott feliratok

Az oktatóanyag folytatásához lépjen tovább a 2. gyakorlat: Objektumok manuális feliratozása részre.
