2. gyakorlat: Felirattartalom módosítása a rajzbeállításokban

A gyakorlat során az alapértelmezett rövidítéseket módosíthatja, amelyek a geometriapont-feliratokban jelennek meg.

Ez a gyakorlat az 1. gyakorlat: Feliratszöveg felülírása folytatása.

Felirat tartalmának módosítása a rajzbeállításokban

Megjegyzés:

Ez a gyakorlat a Labels-3a.dwg rajzot használja az előző gyakorlatban elvégzett módosításokkal.

1. A zoom és eltolás eszközökkel közelítsen rá a West Street nyomvonal 0+000 és 0+080 szelvényei közti területre.
2. Az Eszköztár Beállítások lapján kattintson a jobb gombbal a rajz nevére. Válassza a Rajzbeállítások szerkesztése menüpontot.
3. A Rajzbeállítások párbeszédpanelen kattintson a Rövidítésjegyzék lapra.
   Megjegyzés:

   A Rajzbeállítások párbeszédpanelen az Objektumfóliák lapon módosíthatja az alapértelmezett fóliát, amelyen az Autodesk Civil 3D objektumok és felirataik létrejöttek.

   A Nyomvonali geometriapont szövege kategória megjeleníti az egyes geometriapont-típusok által jelenleg használt rövidítéseket.

4. Az Érték oszlopban módosítsa a geometriapont rövidítéseit a következőre:
   • Nyomvonalvég: Vég
   • Érintő-ív metszéspontja: Tan-Cur
   • Ív-érintő metszéspontja: Cur-Tan
5. Kattintson az OK gombra.

   A geometriapontok feliratai frissülnek a rajzbeállításokban végrehajtott módosításoknak megfelelően.

   Megjegyzés:

   Ha a geometriapont-feliratok rövidítései nem frissültek a módosításoknak megfelelően, billentyűzze be a parancssorba a REGEN parancsot.

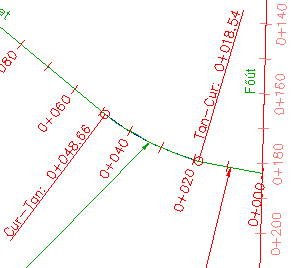

   Geometriapont-feliratok a rajzbeállításokban módosított rövidítésekkel

6. Zárja be a rajzot.

Az oktatóanyagot a Táblázatok és címkék használata című fejezettel folytathatja.
