Az Autodesk Connector for ArcGIS-ablak

Ebben az ablakban ArcGIS-adatokat importálhat a rajzba Civil 3D-objektumokként.

Ha rendelkezik ArcGIS-fiókkal, az ablak megjelenítése előtt a program arra kéri, hogy jelentkezzen be a fiókjába az adatok eléréséhez. Ha nem rendelkezik ArcGIS-fiókkal, bejelentkezhet vendégként a nyilvános adatok eléréséhez.

Ebben az ablakban megadhatja a kívánt területet a térképen, a használandó adatkészletet, valamint az ArcGIS-adatokból létrehozni kívánt Civil 3D-objektumtípusokat.

Navigáció és a kívánt terület vezérlői

A térképterület tetején található vezérlőkkel navigálhat a kívánt területre a térképen. A kívánt területhez elérhető adatkészletek a bal oldali ablaktáblán jelennek meg.

Megjegyzés: Ha nem talál elérhető adatkészleteket, próbálja meg távolítani a nézőpontot a kiválasztott területtől.

Keresés hely alapján

• Írja be a keresősávba egy hely nevét, címét vagy a kívánt pontot. Szélességi és hosszúsági koordinátákat is megadhat.
• Eltoláshoz és zoomoláshoz használja az egeret, vagy a nagyítási/kicsinyítési eszközökkel (+/- gombok) pontosítsa a keresést.

A kívánt terület megadása

• Kattintson a elemre az aktuális térkép terjedelmének kijelöléséhez.
  Megjegyzés: Ez az alapértelmezett kijelölési módszer.
• Kattintson a elemre egy téglalap alakú terület kijelöléséhez a térképen.
• Kattintson a elemre egy sokszög alakú kívánt terület SHP-adatokból való importálásához.
  Megjegyzés: Az SHP-adatok használatához hozzon létre egy .zip fájlt, amely tartalmazza a kapcsolódó SHP-adatkészlet fájljait, majd válassza ki .zip fájlt a lépés során. Az SHP-adatkészlet megnyitása után az SHP-adatkészlet sokszögei megjelennek a térképnézetben. Kattintson egy sokszögre, hogy kiválassza azt kívánt területként.

Adatkészletszűrők és kiválasztás

Adja meg a Civil 3D-be importálni kívánt adatokat a kiválasztott területhez elérhető adatkészletek Nyilvános, Saját tartalom, Saját csoportok és Szervezet szűrőkkel való tallózásával.

Jelölje be azon adatkészlet jelölőnégyzetét, amelyet a Civil 3D-be kíván importálni, ha az adatkészlet összes fóliáját ki szeretné jelölni.

Ha manuálisan szeretné kiválasztani az importálni kívánt fóliákat, kattintson az adatkészlet mozaikjára, de ne jelölje be a jelölőnégyzetet. Ezután válassza ki az importálni kívánt fóliákat a jobb oldalon látható listából.

A mozaikon és a listában kiválasztott fólia mellett megjelenő figyelmeztető jel jelzi, hogy a kiválasztott fóliákhoz meg kell adni a jellemzőtípusokat.

Jellemzőtípus megadása

Fóliák

Megjeleníti az egyes fóliákból létrehozandó Civil 3D-objektumok típusának meghatározásához és a fólia térképen való megtekintéséhez használt vezérlőket.

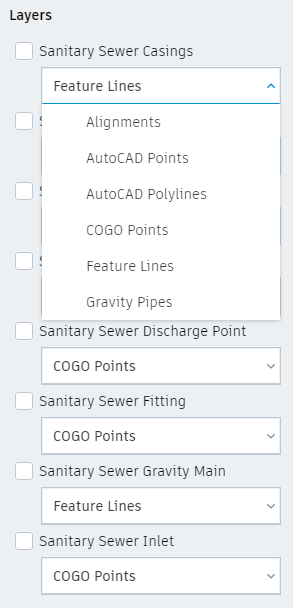

Kattintson a Fóliák elemre, és a legördülő listák segítségével adja meg, hogy milyen típusú Civil 3D-objektumokat hozzon létre a program az egyes fóliákból.

Fóliák

Megadja, hogy a program milyen Civil 3D-objektumokat hozzon létre az egyes fóliákból.

Fólia láthatósága

A kijelölt fóliák láthatóságát vezérli a térképterületen.

Áttekintés

Információt jelenít meg a kiválasztott adatkészletről.

Tipp: Kattintson a Fólia adatforrásának megtekintése gombra az adatkészlettel kapcsolatos információk megtekintéséhez, és a térkép ArcGIS webhelyen való megtekintéséhez.

Hozzáadás a saját tervezési projekthez

Elindítja a kiválasztott fóliák rajzhoz történő hozzáadásának folyamatát. Ezután megjelenik a Fóliák importálása párbeszédpanel, ahol kiválaszthatja vagy létrehozhatja az importált adatokhoz tartozó beállítássablont, vagy importálhatja az adatokat az alapértelmezett beállításokkal.
