Vezérlővonalak magasságpontjainak beillesztése hely kiválasztásával

A Magasságpont beillesztése paranccsal illeszthet be magasságpontokat egy vezérlővonalon.

Adjon meg helyet, távolságot vagy növekményt több pont beillesztéséhez. Egyetlen pont beillesztése esetén megadható a szintmagasság.

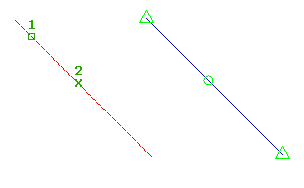

Vezérlővonal magasságpontjának beillesztése hely kiválasztásával

1. Kattintson a következőre: Módosítás lapSzintmagasságok szerkesztése panelMagasságpont beillesztése Keres.
2. Válassza ki a vezérlővonalat vagy egy másik objektumot.
3. Kattintson a hely kiválasztásához a vezérlővonal mentén a magasságpont beillesztéséhez.
4. Határozza meg a magasságot egy érték megadásával. Vagy írja be a Felület karakterláncot, ha egy felülettől szeretné kiszámítani a szintmagasságot. Ha a rajzban csak egy felület van, ezt a program automatikusan kiválasztja.
5. Válasszon ki egy másik pontot, vagy adjon meg egy távolságot egy másik pont beillesztéséhez.

Vezérlővonal egy magasságpontjának beillesztése egy távolság megadásával

1. Kattintson a következőre: Módosítás lapSzintmagasságok szerkesztése panelMagasságpont beillesztése Keres.
2. Válassza ki a vezérlővonalat vagy egy másik objektumot.
3. Adja meg a Távolság értéket.
4. Válasszon egy meglévő pontot a vezérlővonalon a távolság kezdetének megadásához. Ha a kezdő- vagy végponttól eltérő pontot választ, meg kell adnia az irányt is.
5. Adjon meg egy távolságot a magasságpont helyének meghatározásához.
6. A következő műveletek valamelyikével adja meg a pont magasságát:
   • Adjon meg egy esést.
   • Írja be a Lejtés karakterláncot, és adjon meg egy lejtésértéket.
   • Írja be a Magasság karakterláncot, és adjon meg egy szintmagasságot. Vagy írja be a Felület karakterláncot, ha egy felületből szeretné kiszámítani a szintmagasságot.
   • Írja be a Különbség karakterláncot, és adjon meg egy magasságkülönbséget.

Több magasságpont beillesztése egy növekménnyel

1. Kattintson a következőre: Módosítás lapSzintmagasságok szerkesztése panelMagasságpont beillesztése Keres.
2. Válassza ki a vezérlővonalat vagy egy másik objektumot.
3. Adja meg a Növekmény értéket.
4. Adjon meg egy értéket a növekmény hosszának meghatározásához. A megadott növekmény használatával a pontok egyenlő távolságban lesznek elhelyezve a vezérlővonal mentén.
   Megjegyzés: Ha azt az opciót használja, nem kell magasságokat megadnia. A program a pontokhoz automatikusan azt a magasságot rendeli, amely a vezérlővonalon levő helyükön van.

TRASZTER aktiválása a magasságpontok vezérlővonalhoz való hozzáadásakor

A Civil 3D automatikusan módosíthatja a TRASZTER beállításait, ha bizonyos objektumokkal (például vezérlővonalakkal) dolgozik. Ez megzavarhatja a felhasználói beállításokat, és problémákhoz vezethet a munkafolyamatban. Ilyen esetekben azonban szükség esetén elindíthatja a TRASZTER-t. Az alábbi eljárás ismerteti, hogyan hívhat meg egyedi TRASZTER-t.

1. Ha egy parancs (például az InsertElevPoint) aktív, tartsa lenyomva a Shift billentyűt, és kattintson a jobb gombbal a helyi menü megnyitásához.
2. A menüből válassza ki a kívánt raszterpontot.

A kiválasztott raszter csak a következő pontra lesz érvényes. Az alapértelmezett TRASZTER-beállítások a jövőbeli tárgyraszterekre is érvényesek lesznek.
