Ezen a párbeszédpanelen a felületekkel kapcsolatos beállításokat tekintheti meg és szerkesztheti.
Ez a témakör az összes, felülettel kapcsolatos Beállítások szerkesztése párbeszédpanel beállítását tartalmazza (rajz szinten, alakzat szinten és parancs szinten).
- A rajzszintű környezeti beállításokat a
rajzikon jelzi.
- A felületalakzat beállítások a párbeszédpanel felső részének közelében, az Általános tulajdonságok csoport után vannak kilistázva, és a
felületikon jelöli őket.
- A felületparancsok beállításai a
parancsikon segítségével azonosíthatók.
A rajz-, alakzat- és parancsbeállítások, valamint azok együttes működésének általános információi: Információk az Autodesk Civil 3D beállításairól.
További információ a rajzszintű környezeti beállításokkal kapcsolatban, lásd: Környezeti beállítások lap (Rajzbeállítások párbeszédpanel).
Alapértelmezett stílusok
Ezekkel a beállításokkal határozhatók meg a felületekhez és a felületekhez kapcsolódó feliratokhoz rendelt alapértelmezett stílusok.
- Felület alapértelmezett stílusa
-
Megadja az alapértelmezett felületstílust. Kattintson az Érték oszlopra, majd kattintson a
elemre, hogy stílust válasszon a Felület alapértelmezett stílusa párbeszédpanelen.
- Jelölőstílus
-
Megadja az alapértelmezett jelölőstílust. Kattintson az Érték oszlopra, majd kattintson a
elemre, hogy stílust válasszon a Jelölőstílus párbeszédpanelen.
- Felület-pontmagasság feliratstílusa
-
Megadja az alapértelmezett pontmagasság feliratstílusát. Kattintson az Érték oszlopra, majd kattintson a
elemre, hogy stílust válasszon a Felület-pontmagasság feliratstílusa párbeszédpanelen.
- Felület lejtésfelirat-stílusa
-
Megadja az alapértelmezett esés feliratstílusát. Kattintson az Érték oszlopra, majd kattintson a
elemre, hogy stílust válasszon a Felület lejtésfelirat-stílusa párbeszédpanelen.
- Renderelési anyag
-
Megadja az alapértelmezett renderelési anyagot. Kattintson az Érték oszlopra, majd a
lehetőségre kattintva válasszon egy renderelési anyagot a Renderelési anyag párbeszédpanelen.
Alapértelmezett névformátum
Ezzel a beállítással az új felületek alapértelmezett névformátumát adhatja meg. Kattintson az Érték oszlopra, majd kattintson a ikonra, hogy módosításokat végezhessen a Névsablon párbeszédpanelen.
Szintvonal-feliratozás alapértelmezései
Ezekkel a beállításokkal határozhatók meg a felület felirataihoz rendelt alapértelmezett beállítások.
- Szintvonalfelirat vonalának megjelenítése
-
Megadja, hogy a szintvonal-felirat vonalai megjelenjenek-e.
- Felület szintvonalának fő feliratstílusa
-
Megadja az alapértelmezett fő szintvonal feliratstílusát. Kattintson az Érték oszlopra, majd kattintson a
elemre, hogy stílust válasszon a Felület szintvonalának fő feliratstílusa párbeszédpanelen.
- Felület mellékszintvonalának alapértelmezett feliratstílusa
-
Megadja az alapértelmezett mellékszintvonal feliratstílusát. Kattintson az Érték oszlopra, majd kattintson a
elemre, hogy stílust válasszon a Felület mellékszintvonalának alapértelmezett feliratstílusa párbeszédpanelen.
- Felület mellékszintvonalának felhasználói feliratstílusa
-
Az alapértelmezett felhasználói szintvonal feliratstílusát adja meg. Kattintson az Érték oszlopra, majd kattintson a
elemre, hogy stílust válasszon Felület mellékszintvonalának felhasználói feliratstílusa párbeszédpanelen.
Felület alapértékei
- Alapértelmezett újraépítés – Automatikus
-
Az Automatikus alapértelmezett beállítást adja meg a Felület újraépítése parancshoz.
- Alapértelmezett csökkentett részletességi szint
-
Megadja a rajzban újonnan létrehozott felületek alapértelmezett felületi részletességi szintjét. Ha Igen értékre van állítva, az alapértelmezett beállítás a Csökkentett.
- Automatikus összetevő-láthatóság felületszerkesztéskor
-
Ha az Igen lehetőséget választja, a megfelelő stílusmegjelenítési komponens aktiválódik a felületszerkesztési parancsok használatakor. A felület háromszögéleinek cseréjekor például automatikusan megjelennek a felületstílusban a háromszögek.
Szintvonal-feliratozás hozzáadása
Ezzel a beállítással határozhatók meg a felület felirataihoz rendelt alapértelmezett beállítások.
- Intervallum a szintvonal mentén
-
Megadja a feliratok közötti alapértelmezett távolságot a szintvonal mentén. Adjon meg egy értéket, vagy kattintson a
gombra egy távolság grafikus kijelöléséhez a rajzterületen.
Importálási beállítások
Ezekkel a beállításokkal határozhatja meg a hozzárendelt alapértelmezett beállításokat a felületek létrehozásakor.
- Egyéni nulla magasság használata
-
Megadja, hogy a program egyéni nulla magasságot használjon-e, amikor DEM-fájlból importál felületet.
- Nulla magasság
-
Megadja az alapértelmezett egyéni nulla magasságot, amikor DEM-fájlból importál felületet.
Felület létrehozása
- Felület alapértelmezett típusa
-
Megadja az új felület létrehozásakor használt alapértelmezett felületstílust. További információ: Információk a felületek létrehozásáról.
- Felületnév-sablon
- Megadja az új felületek létrehozásához használandó névsablont. További információ: Névsablon párbeszédpanel.
- Hivatkozott felület tárolása rajzban
- Megadja, hogy a hivatkozott felületek geometriájának a tárolása a rajzban történjen-e. Ha úgy dönt, hogy a rajzban menti a referenciafelület geometriáját, a referenciát tartalmazó rajz nagyobb lesz, azonban gyorsabban nyitható meg abban az esetben, ha a forrásfelületet nem módosították. További információ: Felülethivatkozások használata.
Megjegyzés: Ezt a beállítást Igen értékre kell állítani a Felület referencia-alkatrésze beállítás engedélyezéséhez a Felülethivatkozás létrehozása párbeszédpanelen.
- Felület alapértelmezett referencia alkatrésze
- Megadja, hogy a program felajánlja-e a részleges felületi referenciahatárok hozzáadását a referencia létrehozásakor. Ha engedélyezi ezt a tulajdonságot, a Felület referencia alkatrésze lehetőség alapértelmezés szerint ki lesz választva a Felülethivatkozás létrehozása párbeszédpanelen.
További információ a részleges felületi referenciahatárokkal kapcsolatban: Felületi referenciahatárok létrehozása és használata.
- Bevágási tényező
- Megadja a térfogati számításokhoz alkalmazandó bevágási tényezőt. Mivel az anyag térfogata az eltávolítás során általában megnő, ezért a bevágási tényezőt általában érdemes a térfogatnövekedés kompenzálásához 1.0-nál nagyobb értékűre állítani. Az 1,2 bevágási tényező azt jelentené például, hogy minden 1,0 köbméter eltávolított anyag esetében 1,2 köbméter anyagot kell szállításra lekönyvelni.
- Töltési tényező
- Megadja a térfogatszámításokhoz alkalmazandó töltési tényezőt. Mivel a töltéshez használt anyag a töltés során általában tömörödik, a töltési tényezőt általában érdemes 1.0-nál nagyobb értékűre állítani, ezzel kompenzálva az anyag tömörödését a feltöltés közben. Az 1.2 töltési tényező azt jelentené például, hogy a feltöltéshez szükséges minden 1.0 köbméter anyag esetében 1.2 köbméter anyagot kell a helyszínre szállítani. Amennyiben például olyan anyagot használ, amely a feltöltés során eredeti térfogatának 93%-ára tömörödik, akkor 1,075 töltési tényezőt használjon, hogy elegendő anyag álljon rendelkezésre a feltöltéshez. (Ez az érték úgy kapható meg, hogy az 1,0 értéket elosztja 0,93-mal.)
- Hálófelület X-térköze
-
Megadja egy hálófelület X-térközének alapértelmezett értékét.
- Hálófelület Y-térköze
-
Megadja egy hálófelület Y-térközének alapértelmezett értékét.
- Hálófelület tájolása
-
Megadja a háló alapértelmezett tájolását. Adjon meg egy értéket, vagy kattintson a
gombra a tájolás grafikus kiválasztásához a rajzterületen.
- Új felület rajza
- Megadja a célrajz alapértelmezett beállítását a metszett felületek létrehozásakor.
Térfogatfelületek létrehozása
Ezekkel a beállításokkal határozhatja meg az alapértelmezett értékeket, amikor térfogatfelületeket hoz létre a Térfogatok műszerfal használatával.
- Térfogatfelület alapértelmezett típusa
-
Megadja az új térfogatfelület létrehozásakor használt alapértelmezett térfogatfelület-stílust. További információ: Információk a felületek létrehozásáról.
- Térfogatfelület-név sablon
- Megadja az új térfogatfelületek létrehozásához használandó névsablont. További információ: Névsablon párbeszédpanel.
- Bevágási tényező
- Megadja a térfogati számításokhoz alkalmazandó bevágási tényezőt. Mivel az anyag térfogata az eltávolítás során általában megnő, ezért a bevágási tényezőt általában érdemes a térfogatnövekedés kompenzálásához 1.0-nál nagyobb értékűre állítani. Az 1,2 bevágási tényező azt jelentené például, hogy minden 1,0 köbméter eltávolított anyag esetében 1,2 köbméter anyagot kell szállításra lekönyvelni.
- Töltési tényező
- Megadja a térfogatszámításokhoz alkalmazandó töltési tényezőt. Mivel a töltéshez használt anyag a töltés során általában tömörödik, a töltési tényezőt általában érdemes 1.0-nál nagyobb értékűre állítani, ezzel kompenzálva az anyag tömörödését a feltöltés közben. Az 1.2 töltési tényező azt jelentené például, hogy a feltöltéshez szükséges minden 1.0 köbméter anyag esetében 1.2 köbméter anyagot kell a helyszínre szállítani. Amennyiben például olyan anyagot használ, amely a feltöltés során eredeti térfogatának 93%-ára tömörödik, akkor 1,075 töltési tényezőt használjon, hogy elegendő anyag álljon rendelkezésre a feltöltéshez. (Ez az érték úgy kapható meg, hogy az 1,0 értéket elosztja 0,93-mal.)
- Hálófelület X-térköze
-
Megadja egy hálófelület X-térközének alapértelmezett értékét.
- Hálófelület Y-térköze
-
Megadja egy hálófelület Y-térközének alapértelmezett értékét.
- Hálófelület tájolása
-
Megadja a háló alapértelmezett tájolását. Adjon meg egy értéket, vagy kattintson a
gombra a tájolás grafikus kiválasztásához a rajzterületen.
Építési beállítások
Ezekkel a beállításokkal határozhatja meg a hozzárendelt építési beállításokat a felületek létrehozásakor.
- Törölt függő objektumok másolása
-
Megadja, hogy egy rajzi objektum a felületi definíció elembe legyen-e másolva, ha az objektum törölve van.
- Magasság kizárása, ha az érték kisebb mint
-
Megadja, hogy egy bizonyos értéknél kisebb magasságot ki kellene zárni felületépítés esetén.
- Magasság <
-
Megadja a kizárandó magasságokat, amikor a Magasság kizárása, ha az érték kisebb mint tulajdonság Igen értékre van állítva. Adjon meg egy értéket, vagy kattintson a
gombra egy magasság kiválasztásához a rajzterületen.
- Magasság kizárása, ha az érték nagyobb mint
-
Megadja, hogy egy bizonyos értéknél nagyobb magasságot ki kellene zárni felületépítés esetén.
- Magasság >
-
Megadja a kizárandó magasságokat, amikor a Magasság kizárása, ha az érték nagyobb mint tulajdonság Igen értékre van állítva. Adjon meg egy értéket, vagy kattintson a
gombra egy magasság kiválasztásához a rajzterületen.
- Maximális szög használata
-
Megadja, hogy megtörténjen-e a TIN külső határvonalán található háromszögek felmérése abból a szempontból, hogy a Maximális szög a szomszédos TIN-vonalak között meghaladott-e vagy sem (kizárólag CreateSurface és VolumesDashboard parancs beállítások esetében). Ha a Maximális szög használata Igen értékre van állítva, a program felméri a TIN külső határvonalán található háromszögeket. A program eltávolít egy háromszöget a TIN-ből, ha az oldalél felé mutató szög meghaladja a megadott maximális szögértéket.
A következő ábrák a Maximális szög használata beállítások hatására mutatnak példát.

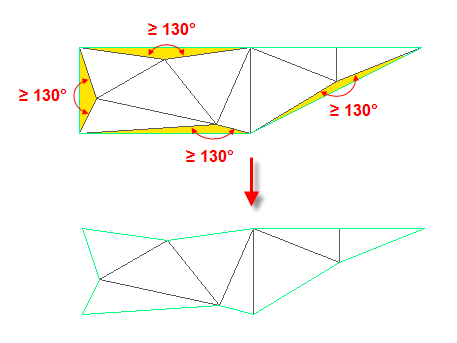

- Ha a Maximális szög a szomszédos TIN-vonalak között beállítás 130 fok, akkor a kiemelt háromszögek a következő ábráról eltűnnek.

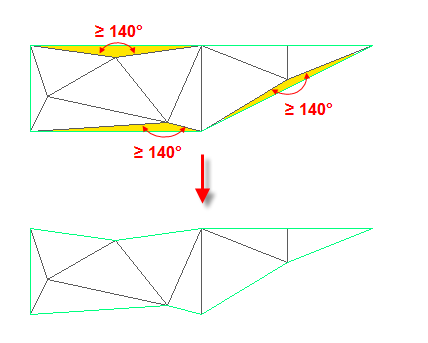

- Ha a Maximális szög a szomszédos TIN-vonalak között beállítás 140 fok, akkor a kiemelt háromszögek a következő ábráról eltűnnek.
Ez megközelítő folyamat, így amikor egy háromszöget eltávolít, egy vagy két új határvonal felszínre kerülésével, az új határvonal háromszögek ugyanazoknak a kritériumoknak megfelelően lesznek megvizsgálva és eltávolítva. Ez a művelet felméri a külső határvonalakon fekvő háromszögeket. A belső határvonalakon a háromszögeket nem érinti ez a művelet.
- Ha a Maximális szög a szomszédos TIN-vonalak között beállítás 130 fok, akkor a kiemelt háromszögek a következő ábráról eltűnnek.
- Maximális szög a szomszédos TIN-vonalak között
- Megadja a Maximális szög használata beállításhoz használatos maximális szögértéket (kizárólag CreateSurface és VolumesDashboard parancsbeállítások esetében). A program eltávolít egy háromszöget a TIN-ből, ha az oldalél felé mutató szög meghaladja a megadott maximális szögértéket.
- Háromszögoldal maximális hosszának használata
-
Megadja, hogy a Maximális háromszögélhossz tulajdonságban megadott hosszat meghaladó felület-háromszögek el legyenek-e távolítva a felület peremvonaláról (csak a CreateSurfaceés a VolumesDashboard parancsbeállítások esetében).
- Maximális háromszögélhossz
-
Megadja a használandó háromszöghosszat, ha a Maximális háromszögélhossz használata tulajdonság Igen értékre van állítva. Adjon meg egy értéket, vagy kattintson a
gombra egy hossz kijelöléséhez a rajzterületen (csak a CreateSurface és a VolumesDashboard parancsbeállítások esetében).
- Közelítő törésvonalak konvertálása ténylegessé
-
Megadja felület építésekor a közelítő törésvonalak normál törésvonalakká konvertálását (csak a CreateSurface és a VolumesDashboard parancsbeállítások esetében).
- Keresztező törésvonalak engedélyezése
-
Megadja, hogy a törésvonalak keresztezhetik-e egymást (kizárólag a CreateSurface és a VolumesDashboard parancsbeállítások esetében).
- Használandó magasság
-
Megadja a metsző törésvonalakhoz használandó magasságot (csak a CreateSurface és a VolumesDashboard parancsbeállítások esetében):
- Első törésvonal magasságának használata metszéspontban: A metszéspontban a magasság meghatározására az első törésvonal magasságát használja.
- Utolsó törésvonal magasságának használata metszéspontban: A metszéspontban a magasság meghatározására az utolsó törésvonal magasságát használja.
- Átlagos magasság felhasználása metszéspontban: Az első és utolsó törésvonal átlagát használja a metszéspont magasságának meghatározására.
Ezen beállításokról további információ: Építési tulajdonságok a Definíció lapon (Felület tulajdonságai párbeszédpanel).
Határolttérfogat-létrehozás
- Alapértelmezett húrtávolság
- Megadja a peremvonal törésvonalának húrtávolságát, melyet a vonallánc ívéből létrehozott peremvonalak tarkítására használnak.
Dinamikus kiemelési beállítások
- Felület-határvonal színe
- Megadja a térfogatfelületek körvonalának a rajzban való meghúzásához használt színt a felületek kiválasztásakor a Térfogatok műszerfalon.
- Felület-határvonal vonalvastagsága
- Megadja a térfogatfelületek körvonalának a rajzban való meghúzásához használt vonalvastagságot a felületek kiválasztásakor a Térfogatok műszerfalon.
- Peremvonal poligon színe
- Megadja a határolt területek körvonalának a rajzban való meghúzásához használt színt a felületek kiválasztásakor a Térfogatok műszerfalon.
- Peremvonal poligon vonalvastagsága
- Megadja a határolt területek körvonalának a rajzban való meghúzásához használt vonalvastagságot a felületek kiválasztásakor a Térfogatok műszerfalon.
Lefolyásivonal-útvonal
Ezekkel a beállításokkal határozhatók meg a felületek alapértelmezett lefolyásivonal-útvonal beállításai.
- Útvonalfólia
-
Megadja az alapértelmezett fóliát, amelyen megrajzolható a lefolyási vonal útvonala. Kattintson az Érték oszlopra, majd kattintson a
elemre, hogy típust válasszon az Útvonalfólia párbeszédpanelen.
- Útvonal objektumtípusa
-
Megadja az AutoCAD objektum alapértelmezett típusát a lefolyási vonal útvonal használatának céljából. Lehet 2D vonallánc vagy 3D vonallánc.
Lefolyásivonal-jelölő
Ezekkel a beállításokkal határozhatók meg a felületek alapértelmezett lefolyásivonal-jelölő beállításai.
- Jelölő elhelyezése a kezdőponton
-
Megadja, hogy a szoftver rajzoljon-e jelölőt a lefolyási vonal útvonalának kezdetére.
- Kezdőpont jelölőjének stílusa
-
Megadja az alapértelmezett kezdő pontjelölő stílusát. Kattintson az Érték oszlopra, majd kattintson a
elemre, hogy stílust válasszon a Kezdőpont jelölőjének stílusa párbeszédpanelen.
SimplifySurface
Ezekkel a beállításokkal határozhatók meg a felületek egyszerűsítésének alapértelmezett beállításai.
- Egyszerűsítési módszer
-
Megadja a felületek egyszerűsítésének alapértelmezett módszerét:
- Élek összevonása: Háromszögek éleit vonja össze pontokba.
- Pont eltávolítása: Kiválaszt és eltávolít felületi pontokat.
- Tartomány beállításai
-
Megadja a felületek egyszerűsítésének alapértelmezett módszerét:
- Meglévő felülethatár használata: A meglevő felülethatárt a felület egyszerűsítési területének peremeként adhatja meg.
- Ablak/poligon megadása: A felületegyszerűsítési területet adhatja meg egy rajzolt téglalapon belül.
- Objektumok kiválasztása: 2D vagy 3D vonalláncok, telkek, körök, vezérlővonalak vagy földmérési alakzatok egyikét határozhatja meg.
- Eltávolítani kívánt pontok százalékának használata
-
Megadja, hogy a program a felületpontok valamely százalékának eltávolításával egyszerűsítse-e a képet.
- Eltávolítani kívánt pontok százalékban
-
Megadja az eltávolítandó felületi pontok százalékos arányát.
- Maximális magasságváltozás használata
-
Megadja, hogy beállíthatja-e a maximális alapértelmezett magasságváltozást.
- Maximális magasságváltozás
-
Megadja a maximálisan megengedett különbséget az eredeti felület magassága és az egyszerűsített felület magassága között.
További információ a felületek egyszerűsítéséről: A Felület egyszerűsítése varázsló.
Exportálási beállítások
Ezekkel a beállításokkal határozhatja meg a hozzárendelt alapértelmezett beállításokat a felületek exportálásakor DEM-fájlokba.
- Egyéni nulla magasság használata
-
Megadja, hogy a program egyéni nulla magasságot használjon-e, amikor DEM-fájlt exportál.
- Nulla magasság
-
Megadja az alapértelmezett egyéni nulla magasságot, amikor DEM-fájlt exportál.
- Hálókiosztás
-
Megadja a hálók közötti távolságot a DEM-fájlok exportálásakor.
Adat-hozzáadási beállítások
Ezekkel a beállításokkal határozhatja meg a hozzárendelt alapértelmezett beállításokat a szintvonalak, határvonalak és törésvonalak felülethez adásakor.
- Alapértelmezett ritkítási távolság
-
Megadja az alapértelmezett ritkítási távolságot.
- Alapértelmezett ritkítási szög
-
Megadja az alapértelmezett ritkítási szöget.
- Alapértelmezett kiegészítési távolság
-
Megadja az alapértelmezett kiegészítési távolságot.
- Alapértelmezett húrtávolság
-
Megadja az alapértelmezett húrtávolságot.
- Peremvonal alapértelmezett típusa
-
Megadja a peremvonal alapértelmezett típusát.
- Nem destruktív beállítás alapértelmezett értéke
-
Megadja a törésvonaltípusok alapértelmezett kiválasztását (destruktív vagy nem destruktív).
