Nyomvonal létrehozása vízszintes regresszióelemzéssel

Ismerje meg, hogyan hozhat létre és vizsgálhat felül nyomvonalakat vízszintes regresszióelemzéssel.

Nyomvonalak vízszintes regresszióelemzéssel történő létrehozásához először meg kell adnia a földméréssel kapott lineáris adatokat, majd meg kell határoznia a fő nyomvonal tulajdonságait.

A vízszintes regressziós kritériumok megadása

1. Nyissa meg a Vízszintes regresszió beállítása párbeszédpanelt.
   • Kattintson a következőre: Kezdőlap Terv létrehozása panel Nyomvonal legördülő menü Vízszintes regresszióelemzés .
   • Kattintson a következőre: Sín lap Nyomvonal panel Vízszintes regresszióelemzés .
     Megjelenik a Vízszintes regresszió beállítása párbeszédpanel.


2. A Vízszintes regresszió beállítása párbeszédpanel Bemeneti adatok területén adja meg, hogy milyen típusú adatokból kívánja létrehozni a vízszintes regresszióelemzést: ezek COGO pontok, vezérlővonalak, 2D vonalláncok vagy 3D vonalláncok lehetnek.
3. Kattintson az 1. útvonal melletti ikonra.
   Megjegyzés: Ha a COGO pontok beállítást választotta a Bemeneti adat típusa esetében, egy legördülő listából kiválaszthat egy pontcsoportot.
4. A rajzon válassza ki azokat az objektumokat, amelyekből létre kívánja hozni a vízszintes regresszióelemzést. Nyomja le az Enter billentyűt.
   Megjegyzés: Csak olyan objektumokat választhat, amelyek a 2. lépésben kiválasztott bemeneti típushoz tartoznak. Nem választhat több különböző típusú objektumot.
5. Ha két objektumútvonal között kívánja létrehozni a vízszintes regresszióelemzést, kattintson a 2. útvonal melletti ikonra. Ez a lépés nem kötelező. Ha 2. útvonalat választ ki, a regresszió kimenete az 1. és 2. útvonal közötti KÖZÉPVONAL lesz.
6. A rajzon válassza ki azokat az objektumokat, amelyekből létre kívánja hozni a vízszintes regresszióelemzést. Nyomja le az Enter billentyűt.
7. A Nyomvonal beállításai területen adja meg a következő paramétereket:
   • Név
   • Helyszín
   • Típus
   • Stílus
   • Kezdőszelvény
   • Feliratkészlet
   • Fólia
   • Átmenetiív típusa
   • Tervezési sebesség
   • Szelvény iránya
8. Kattintson az OK gombra.

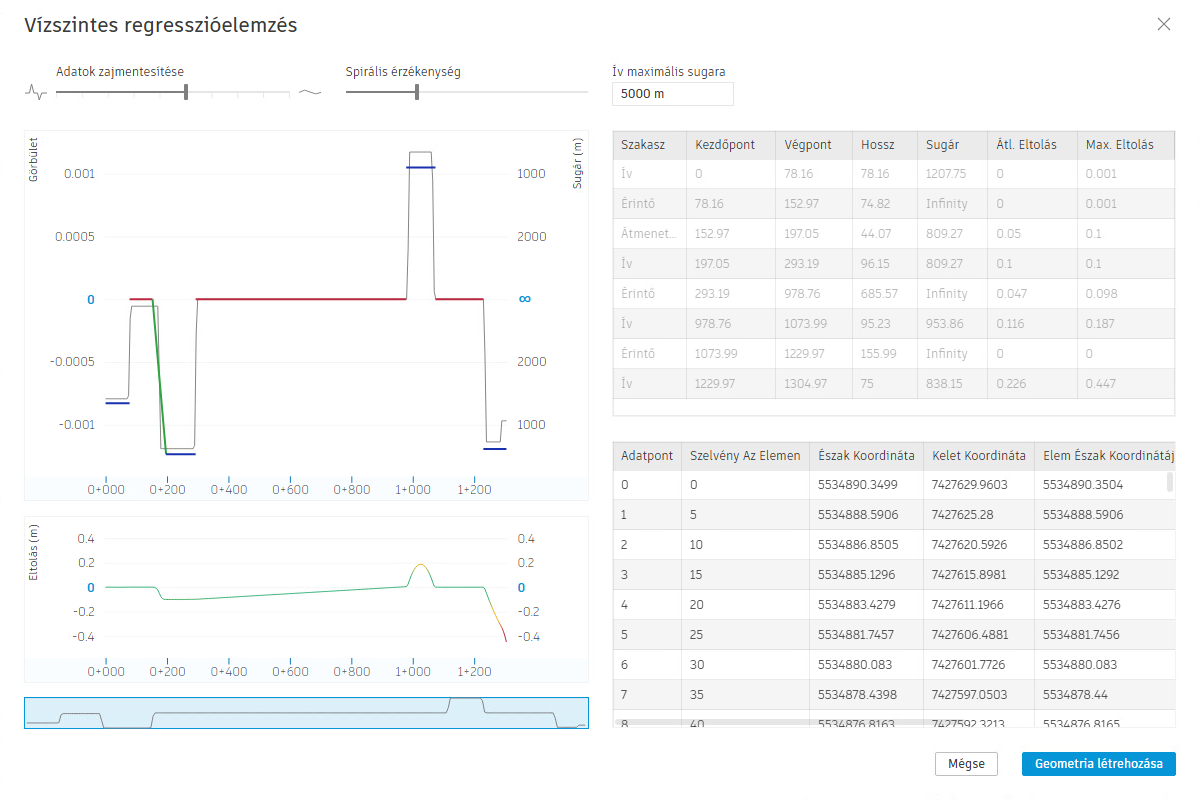

Megjelenik a Vízszintes regresszióelemzés nézet.

9. Vizsgálja felül és finomítsa a vízszintes regresszióval létrehozott nyomvonal adatait.
10. A nyomvonal létrehozásához kattintson a Geometria létrehozása gombra.
