Tartalom lap (Kitérő létrehozása párbeszédpanel)

Használja a Tartalom lapot a létrehozandó kitérő típusának és egyéb paramétereinek meghatározásához.

Tartalomkatalógus

Megadja a kitérő létrehozásához használandó katalógust. Válasszon a legördülő listából, vagy kattintson a gombra a Kitérőkatalógus párbeszédpanel megjelenítéséhez, ahol másik katalógust tölthet be. Ezek a fájlok alapértelmezés szerint a következő mappában találhatók: C:\ProgramData\Autodesk\C3D 2022\hun\Data\Railway Design Standards\Turnout\.

Kitérő típusa

Megadja a kitérő típusát:

• Egyszerű

• Egyenlő oldalú

• Kereszteződés

• Kombinált kereszteződés

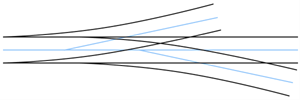

• Hármas elágazású kitérő


Szűrő (Szög érintője)

Megadja a kitérő szögét. A kisebb szögek fokozatosabb kitérőket eredményeznek.

Modell

Megadja a kitérő modelljét. A kitérőkatalógus fájlban a megadott szögben elérhető modellek a legördülő listában jelennek meg.

Irány

Megadja, hogy a nyomvonal szerelvényezésének megfelelő irányt előre vagy hátra. A kitérő létrehozása után egy fogóval módosíthatja az irányt és az oldalt. További részleteket a Vasúti kitérők szerkesztése fogóval című fejezetben talál.

Nyomvonal oldala

Meghatározza a nyomvonal oldalát (jobb vagy bal) a kitérőnél, a nyomvonal szelvényezésének megfelelően. A kitérő létrehozása után egy fogóval módosíthatja az oldalt.

Megjegyzés: A Nyomvonal oldala beállítás a kitérő Irány paraméterének beállításától függően befolyásolja a Kitérő oldala paramétert (az eredményül kapott Kitérő tulajdonságai palettán látható és szerkeszthető).

• Ha a kitérő iránya Előre, a kiválasztott nyomvonaloldal megegyezik a kitérő oldalával (bal és bal, vagy jobb és jobb).
• Ha a kitérő iránya Hátra, a kiválasztott nyomvonaloldal a kitérő oldalával ellentétes oldal lesz (bal és jobb, vagy jobb és bal).

A kitérőfeliratok esetében a Nyomvonal oldala és a Kitérő oldala is elérhető.

Beillesztési pont

Meghatározza a beillesztési pontot a kitérőhöz:

• Tősíncsatlakozás
• Váltópont
• Sarokpont
• Egyenes keresztezési könyöksín
• Elterelt keresztezési könyöksín

Kitérő típusa	Tősíncsatlakozás	Váltópont	Sarokpont	Egyenes keresztezési könyöksín	Elterelt keresztezési könyöksín
Egyszerű
Egyenlő oldalú
Kereszteződés
Kombinált kereszteződés
Hármas elágazású kitérő

Paraméterek

Megadja a kitérő további paramétereit:

• Tervezési sebesség
• Kilépési ív típusa: Ezek az értékek a kitérőkatalógusban rendelkezésre álló értékektől függően változnak. Az elérhető típusok például a következők lehetnek: Nincs, Egyenes, Ív és Ellenív.
• Hossz meghosszabbítása: A kilépési ív után az egyenes vonal hosszát a megadott mértékben hosszabbítja meg.
