További információ a Civil 3D-hez készült vízelvezetés-elemzési eszközkészletről.
A Civil 3D-hez készült Autodesk vízelvezetési eszközök mostantól megtalálhatóak a Civil 3D 2026.2-ben, és azzal együtt települnek. Ez egy gyártásra kész eszközkészlet, amely integrálja a Civil 3D vízelvezetés-tervezési környezetét az InfoDrainage elemzési felhőszolgáltatások által biztosított képességekkel – mindezt anélkül, hogy ki kellene lépnie a Civil 3D-ből! Ez az eszközkészlet a tavak tervezésének új munkafolyamataival, felszín alatti tározókkal és nyitott csatornákkal, valamint a kibővített lefolyási módszert támogató, javított vízgyűjtőkkel fejleszti tovább a vízelvezetés-tervezési képességeket.

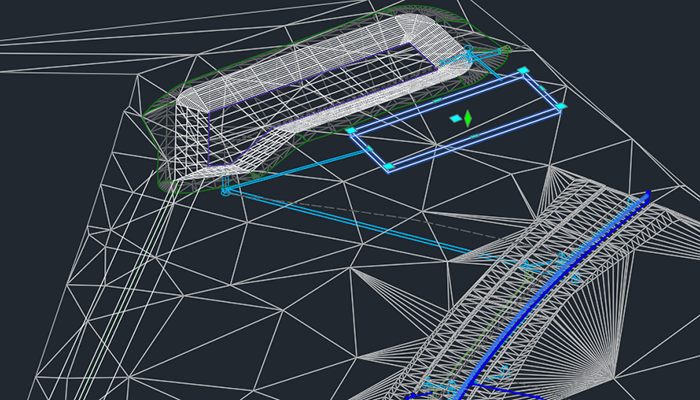

Amikor egy vízelvezetéssel foglalkozó mérnök előkészíti egy rendszer elemzését, az elemzés közvetlenül a Civil 3D-n belül elindítható. Ez lehetővé teszi a különböző csapadék- és lefolyásmódszerek használatát, valamint többféle viharesemény-szimuláció végrehajtását könnyíti meg. Az elemzés befejeződése után a mérnökök ellenőrizhetik az eredményeket, beleértve az esetleges figyelmeztetéseket és hibaüzeneteket is, mielőtt a rajz vízelvezetési összetevőire alkalmaznák azokat, és átfogó elemzési jelentést exportálnának.
Az elemzési munkafolyamatok támogatása érdekében csapadékkezelőt tartalmaz a csapadékesemények létrehozásához és kezeléséhez. További információ.
Újdonságok a 2026.2-es verzióban
Ahogy fent említettük, a Civil 3D-hez készült vízelvezetési eszközök mostantól a Civil 3D 2026.2 verzióval együtt települnek. A jelen frissítésben szereplő fejlesztések közé tartozik az IDF-csapadékkészletek támogatása, valamint a csapadékvíz-objektumverziók kompatibilitása a különböző szoftververziók között.
Vízelvezetési eszközökkel kapcsolatos általános fejlesztések
- Mostantól a kiadásokon belüli összes vízelvezetési objektum (például tavak, felszín alatti tározók és csatornák) egységesített verziót használ az egyszerűbb kezelés érdekében. Ez az objektumverzió-implementálás lehetővé teszi a vízelvezetésirendszer-tervezési módszerek használatát a különböző csapatok esetében anélkül, hogy a rajzot frissítenék egy szoftverkiadásnak megfelelően. Az objektumjellemzők attól függően változnak, hogy melyik verzióban hozták létre az objektumot, illetve melyik verzióban lett megnyitva. Az objektumok paranccsal frissíthetők a Civil 3D újabb verzióiban elérhető szolgáltatások kihasználása érdekében. További információ.
- A Civil 3D mostantól egyértelmű hibaüzeneteket jelenít meg, amikor korábbi verziókban létrehozott gazdarajzokból próbál adatreferenciákat létrehozni Tó objektumokhoz. Ez kiküszöböli a kompatibilitási problémákat, illetve biztosítja az adatok integritását a különböző projektverziókban végzett munka során.
- A Vízelvezető rendszer elemzése szolgáltatás indításakor figyelmeztetés lett hozzáadva, ha nem egyező lefolyási módszerek találhatók. A Racionális és a Módosított racionális módszer IDF-csapadékadatokat használnak hietográfiák helyett, és ezek a különböző típusú csapadékadatok nem használhatók együtt. A racionális alapú lefolyási módszerek nem használhatók más lefolyási módszerekkel együtt ugyanabban az elemzésben.
- Tovább lett fejlesztve az elemzési viselkedés, amikor a csövekhez nincs Manning-féle érdességi tényező rendelve. A program a 0,012 alapértelmezett értéket rendeli hozzá, és figyelmeztető üzenet jelzi, hogy ezt az értéket használta. Ez a fejlesztés nem zavaró érvényesítési értesítést biztosít, miközben kiemeli a kihagyást, és továbbra is közvetlen hozzáférést biztosít az érték helyes beállításához.
- Lehetségessé vált a csövek csatlakoztatása tó vagy felszín alatti tározó objektumokhoz a csőhálózat tervezése/létrehozása során.
- Tovább lett fejlesztve a csövek csapadékvíz-szabályozási rendszerhez való csatlakoztatásának viselkedése. A csövek mostantól csatlakoztathatók minden olyan esetben, amikor a végpont az objektum határvonalán belül van.
Vízgyűjtővel kapcsolatos frissítések
- A Vízgyűjtő környezetfüggő szalaghoz egy Vízgyűjtő tulajdonságai gomb lett hozzáadva az objektum- vagy stílustulajdonságok gyors eléréséhez.
- Frissült a Vízgyűjtő tulajdonságai párbeszédpanel Tulajdonságok lapja. További információ.
- Lehetségessé vált a lefolyási szakaszok adatainak szerkesztése, valamint a Vízgyűjtő tulajdonságai párbeszédpanel Tulajdonságok lapján a vízgyűjtő területhez szükséges típusú lefolyási szakaszok hozzáadása. A korábbi Lefolyási szakaszok nézet el lett távolítva a Civil 3D-ből. A terméken belüli munkafolyamatok, például a jobb gombbal való kattintással elérhető helyi menük ennek megfelelően módosultak.
- Racionális és Módosított racionális módszerek lettek hozzáadva a Vízgyűjtő tulajdonságai párbeszédpanel Lefolyás lapján. Ez a lefolyási módszer a legnagyobb lefolyási értéket számítja ki a vízgyűjtő területe, a lefolyási együttható és az IDF- (intenzitás-időtartam-gyakoriság) csapadékadatokból származtatott csapadékintenzitás alapján.
- Engedélyezett a referenciafelületek kiválasztása a Vízgyűjtő tulajdonságai párbeszédpanel Tulajdonságok lapján egy legördülő lista és egy rajzból való kiválasztásra szolgáló gomb hozzáadásával. A funkció azért lett itt hozzáadva, hogy továbbra is ki lehessen választani felületeket a lefolyási szakasz lejtéseihez.
- Újra engedélyezve lett az idő különböző időegységekben való megadásának lehetősége a felhasználó által megadott gyülekezési idő aktuális megjelenítési mértékegységekre való konvertálásához.
- Lehetségessé vált, hogy a vízgyűjtőkifolyás tó vagy felszín alatti tározó objektumra hivatkozzon, ne csak csőhálózati műtárgyra.
Csatornával kapcsolatos frissítések
- A Modellmegtekintő mostantól támogatja a csatornákat.
- Lehetségessé vált statikus vagy dinamikus vezérlővonalak csatornákból való kiemelése. További információ.
- Hozzáadott parancsbeállítások. További információ.
- Csatorna-bázisvonalra vonatkozó beállítások lettek hozzáadva a nyomvonal érintője, nyomvonal és vezérlővonalív, valamint nyomvonal-átmenetiív esetében. Alapértelmezett beállítás: 5,0.
- Csatorna-keresztmetszetre vonatkozó beállítások lettek hozzáadva a csatorna keresztmetszettípus alapértelmezett értékének meghatározásához. Alapértelmezett beállítás: Trapéz alakú.
- Vezérlővonalak csatornából való létrehozásához kapcsolódó beállítások lettek hozzáadva a kiemelt vezérlővonalak névsablonja és vonalstílusa esetében.
Tóval kapcsolatos frissítések
- Frissült a Tó tulajdonságai párbeszédpanel Tárolás lapja. További információ.
- Lehetővé vált a tárolási görbe adatainak *.csv fájlba való exportálása.
- Mostantól elérhetők a mélységnövekmények a koncepcionális tavak tárolási görbéjének meghatározásához.
- Tovább lettek fejlesztve a felület alapján generált tavak tárolási táblázatai az érvénytelen adatokat tartalmazó, felhasználó által definiált sorok törlésének lehetőségével.
- Tárolási számítási lehetőségek lettek hozzáadva a Felület térfogata, a Kúpos közelítés és az Átlag végterület esetében. A felület alapján generált tavak mindig a Felület térfogata lehetőséget használják.
- Dinamikusan szakaszolt tárolási görbe diagram lett hozzáadva a tárolási terület, a mélység és a térfogat megjelenítésével. Ha a diagramban a mutatót egy mélység fölé viszi, megjelennek az adott szakasznak megfelelő adatok.
- Funkció- és parancsbeállítások frissítései.
- Hozzáadott funkció- és parancsbeállítások
- Hozzá lett adva egy beállítás, amellyel a tóhoz társított vezérlővonalak alapértelmezett stílusa szabályozható.
- Tárolási beállítások lettek hozzáadva a szabadoldal, a mélységnövekmény és a tárolási számítási módszer esetében.
- Beszivárgási beállítások lettek hozzáadva a beszivárgás típusa, az alsó beszivárgási sebesség, az oldalsó beszivárgási sebesség és a biztonsági tényező esetében.
- Hozzá lett adva egy beállítás, amellyel a tó szintvonalainak alapértelmezett ívsugara szabályozható.
- Vezérlővonalak lettek hozzáadva a Tó beállításaiból a névsablon, a dinamikus csatolás és a létrehozandó vezérlővonalak listája esetében.
- Tó létrehozása beállítások lettek hozzáadva a tó mélységére, magasságára, magassági referenciájára és belső lejtésére vonatkozóan.
- Tó létrehozása objektumból beállítások lettek hozzáadva a tó mélységére, magassági referenciájára, belső lejtésére vonatkozóan, valamint lehetőség a meglévő elem eltávolítására.
- A Tó tulajdonságai párbeszédpanel Befolyások lapja mostantól a csövekkel, csatornákkal és vízgyűjtőkkel való csatlakozásokra vonatkozó információkat tartalmaz. További információ.
- A Tó tulajdonságai párbeszédpanel Kifolyások lapjának frissítései. További információ.
- A csövekkel és csatornákkal való csatlakozásokra vonatkozó, rendszerezett információk.
- Az Alapi beszivárgás új neve Alsó beszivárgás.
Felszín alatti tározóval kapcsolatos frissítések
- A Felszín alatti tározó tulajdonságai párbeszédpanel Tárolás lapjának frissítései. További információ.
- A tárolási terület és a növekményes tárolás kiszámítására szolgáló algoritmus módosult. Bármely érték módosítása a tárolás egyik szakaszában nincs hatással az azt megelőző szakaszra. A Tárolási terület oszlop módosításakor a Tárolási terület oszlop többi cellájának értékei változatlanok maradnak.
- Lehetővé vált szakaszolt felszín alatti tározó exportálása *.csv fájlba. Az adatok tartalmazzák a mélységet, a tárolási területet, a növekményes tárolási térfogatot és a térfogatot.
- Dinamikusan szakaszolt tárolási görbe diagram lett hozzáadva a tárolási terület, a mélység és a térfogat megjelenítésével. Ha a diagramban a mutatót egy mélység fölé viszi, megjelennek az adott szakasznak megfelelő adatok.
Csapadékkezelővel kapcsolatos fejlesztések
- IDF-csapadékkészletek lettek hozzáadva a csapadékadatok kezeléséhez.
- IDF-csapadékadatok importálása egyéni, NOAA, SSA és Hydraflow *.csv fájlokból.
- Lehetségessé vált az ismert csapadékesemények és IDF-csapadékadatok vizualizációs grafikonjainak megjelenítése, elrejtése, nagyítása és kibontása.
A vízelvezetési rendszerek elemzésének fejlesztései
- Az elemzési feltételeket a rendszer mostantól munka közben menti. A módosítások mentésére vonatkozó utasítások el lettek távolítva a munkafolyamatok felgyorsítása érdekében.
- A Vízelvezetési elemzés mostantól érvényes csapadék-adatkészletet kér az elemzési munkafolyamatba való belépés előtt.
- A bevitelek, valamint a Racionális módszerekkel és az IDF-csapadékkal kapcsolatos eredmények kerültek az elemzési jelentésbe.
- Módosítva lett a csapadékkiválasztási módszer az elemzéshez, hogy jelölőnégyzetek szerepeljenek az Elemzési kritériumok oldalon.
- Figyelmeztető üzenet lett hozzáadva, ha a vízelvezetési rendszer elemzésének megkezdésekor nincsenek vízgyűjtő-beáramlások.
- Fejlesztések történtek az elemzési eredmények exportálásakor: engedélyezve lett az exportálás, ha az elemzett vízelvezetési rendszer egy része megváltozott. Ez a megoldás lehetővé teszi az eredmények és az elemzési kritériumok exportálását, de az adatok bevitele tiltott marad, hogy elkerüljük a módosított bemeneti értékek és a korábban visszaadott eredmények kombinálását. A bevált módszer továbbra is az elemzés újbóli futtatása, hogy megbizonyosodjon arról, hogy az eredmények megegyeznek a vízelvezetési rendszer aktuális állapotával.
Újdonságok a 2026.1-es verzióban
Ebben a frissítésben – a felhasználói felület különböző fejlesztésein kívül – fejlesztések történtek a csapadékvíz-szabályozási lehetőségek és a Csapadékkezelő terén.
Általános csapadékvíz-szabályozási fejlesztések
- Az Autodesk Construction Cloudban megtekinthetők a tavak, a felszín alatti tározó objektumok és a csatornák.
- Mostantól tavak és felszín alatti tározók is hozzáadhatók a Modellmegtekintőhöz.
- A Keresőben a csapadékvíz-szabályozási lehetőségek a Csőhálózatok csomópontból a saját első szintű csomópontjukba lettek áthelyezve.
- A LISTA parancs mostantól megjeleníti a tavak és a felszín alatti tározók tulajdonságait.
- A tavak és a nyomtervek hozzá lettek adva az Adathivatkozás-szerkesztőhöz.
- A technológiai előzetesből származó Tó, Felszín alatti tározó és Csatorna objektumokat tartalmazó rajzok megfelelően fognak megnyílni és megjelenni a 2026.1-es kiadásban. A verziókompatibilitás és a nyomon követés megmarad.
Bár az elemzés a szokásos módon működik, nem lehet létrehozni vagy szerkeszteni a vízelvezetés-tervezési objektum geometriáját és tulajdonságait.
- Megjelenik egy figyelmeztető párbeszédpanel, amely jelzi a Civil 3D 2026.1-es verzióval való inkompatibilitást.
- Ha frissíteni szeretné ezeket az objektumokat az aktuális verzióra a szerkesztéshez, futtassa a DRAINAGEDESIGNUPGRADE parancsot a parancssorból.
Tóval kapcsolatos frissítések
- A tavak mostantól adathivatkozások és -referenciák használatával megoszthatók a rajzok között.
- A Tó tulajdonságai párbeszédpanel Tárolás lapja az átláthatóság érdekében át lett tervezve.
- A tavak mostantól létrehozhatók felületekből. Ezek az Újradefiniálás felületből paranccsal is frissíthetők.
- A tó mostantól típusosztályozásokkal rendelkezik. A koncepcionális tavak vázlata a rajzon látható. A felületalapú tavak felületekből jönnek létre.
- Négy új parancs érhető el a tó rézsűjének szerkesztéséhez: Tó gyors szerkesztése, Oldalesés hozzáadása, Szintvonal hozzáadása és Szintvonal törlése.
- Mostantól az objektum vásznon történő módosításával állíthatja be a tó lejtését és térfogatát. Ez az esések hozzáadását, az esések szerkesztését, a lejtési szintvonalak törlését, a szintvonalak hozzáadását és a szintvonalmagasságok hozzáadását is magában foglalja.
- A Görbék hozzáadása parancs új neve Tó lekerekítése.
- A felületalapú tavak tározókapacitási görbéje konfigurálható „Mélységnövekmény” és „Felhasználói” módban.
- A tó térfogatának kiszámítása tovább lett fejlesztve.
- A stíluskiválasztási legördülő listák mostantól az összes tóval kapcsolatos párbeszédpanelen elérhetők.
További információ:
Csatornával kapcsolatos frissítések
- Hozzá lett adva a CreateChannel parancs.
- További keresztmetszetalakok érhetők el Háromszög alakú, Négyszögletes és Egyéni csatornaszelvényekhez.
- Az Egyéni csatornaszelvények meghatározhatók manuálisan, pontok CSV-fájlból történő importálásával, illetve egy alkotóelem rajzban történő kiválasztásával.
- Az Egyéni csatornaszelvények a rajz meglévő alkotóeleméből való importálással határozhatók meg.
- A csatorna bázisvonalának szelvénytartománya testre szabható (belső szelvényszám).
- Be lett vezetve a Nyomvonal és hossz-szelvény lehetőség támogatása a csatorna bázisvonalaként a csatorna létrehozásához.
- Mostantól elérhetők a csatornaparancs- és alakzatbeállítások.
További információ:
Felszín alatti tározóval kapcsolatos frissítések
- Mostantól kiválaszthat egy felszín alatti tározót, és a helyi menüből létrehozhatja, másolhatja és szerkesztheti annak helyszínrajzi nézetstílusát.
- Lehetségessé vált az üres helyek (hézagok) arányának megjelenítése a víztározó adott mélységében.
További információ:

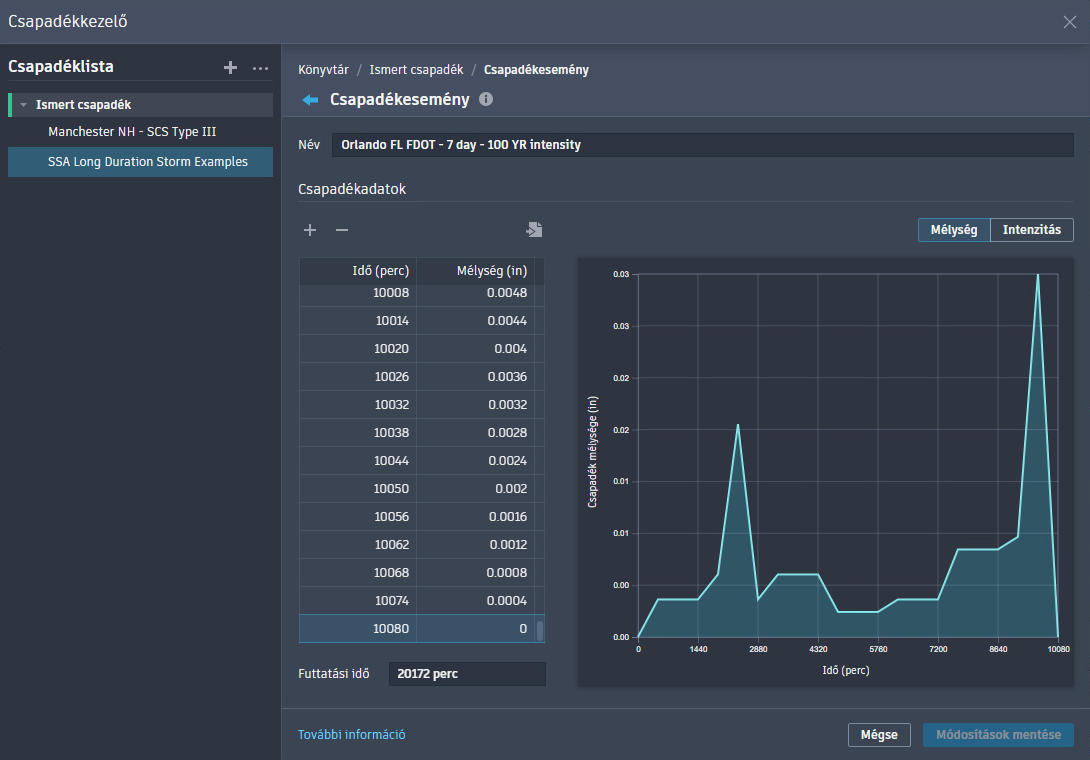

Csapadékkezelővel kapcsolatos fejlesztések
- A felhasználói felület fejlesztései révén lehetővé vált a különböző csapadékadatok egyszerű létrehozása, rendszerezése, módosítása és cseréje.
- Eloszlásalapú csapadék hozzáadásával bővült a lehetőségek köre a csapadékeloszlásra alkalmazott csapadékmélységen alapuló csapadékadat-létrehozáshoz.
- Lehetségessé vált eloszlásalapú csapadékesemények létrehozása ÁÍ-Í-ÁÍ csapadékeloszlások és érvényes csapadékmélység (0 és 10 080 mm között) alapján.
- Lehetségessé vált a csapadékadatok egyes elemeinek vagy halmazainak importálása és exportálása csapadékkönyvtárfájllal (*.RAIN) együtt, az adatok más rajzokkal való megosztásához.
További információ: Információk a Csapadékkezelőről

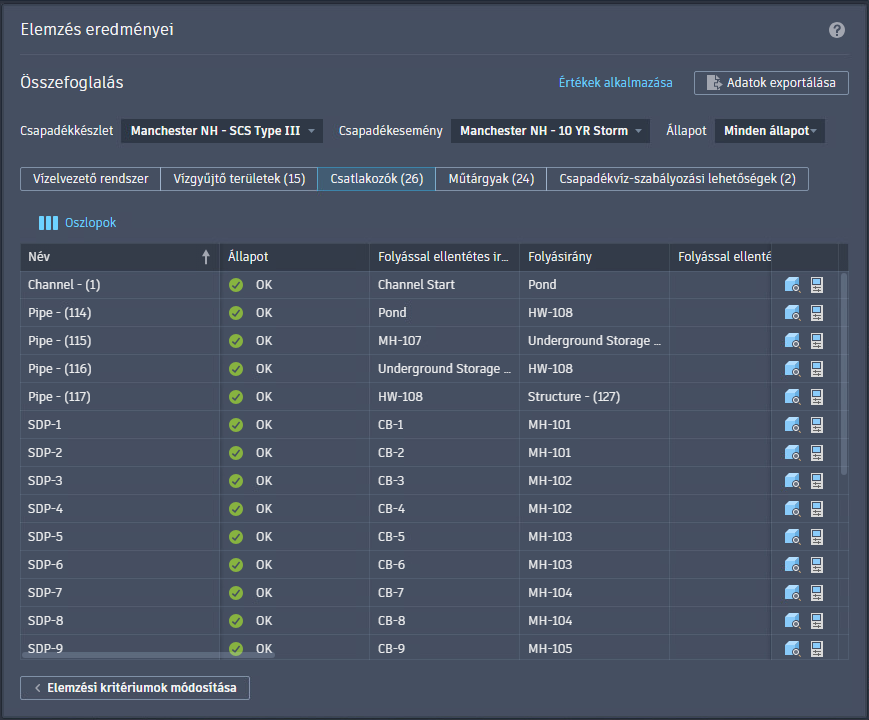

A vízelvezetési rendszerek elemzésének fejlesztései
- Az elemzési eredmények Vízelvezető rendszer lapja egyedi és a teljes rendszerre vonatkozó kifolyóadatokkal bővült.
- Az exportálási lehetőségek fejlesztései közé tartozik az aktuális eredményoszlopok és az összes eredményoszlop kiválasztása, illetve az eredmények teljes kizárása.
- Az elemzési adatok exportálása mostantól a csapadék- és a bemeneti adatokat is tartalmazza.
- Mostantól további bemeneti adatokat tartalmazó lapok találhatók az elemzésből exportált Excel-fájlban. Ilyenek például a következők: SBUH lefolyás, Műtárgy, ÁÍ-Í-ÁÍ lefolyás, SWMM, Elemzési kritériumok, Csapadékvíz-szabályozási lehetőségek (tavak és felszín alatti tározók), Csatlakozók (csövek és csatornák), Csapadékvíz-szabályozási kifolyó és Időterületi lefolyás.
- A program mostantól támogatja az átfolyás továbbítását a beömlő műtárgyból a folyásirányú cél beömlő műtárgyba.
További információ: Vízelvezető rendszerek elemzése
