Az AutoCAD Map 3D 2026 FDO-raszter funkciójának jelenlegi ajánlatai technológiai előzetesként támogatják a függőleges koordináta-rendszereket. Mi az a technológiai előzetes?

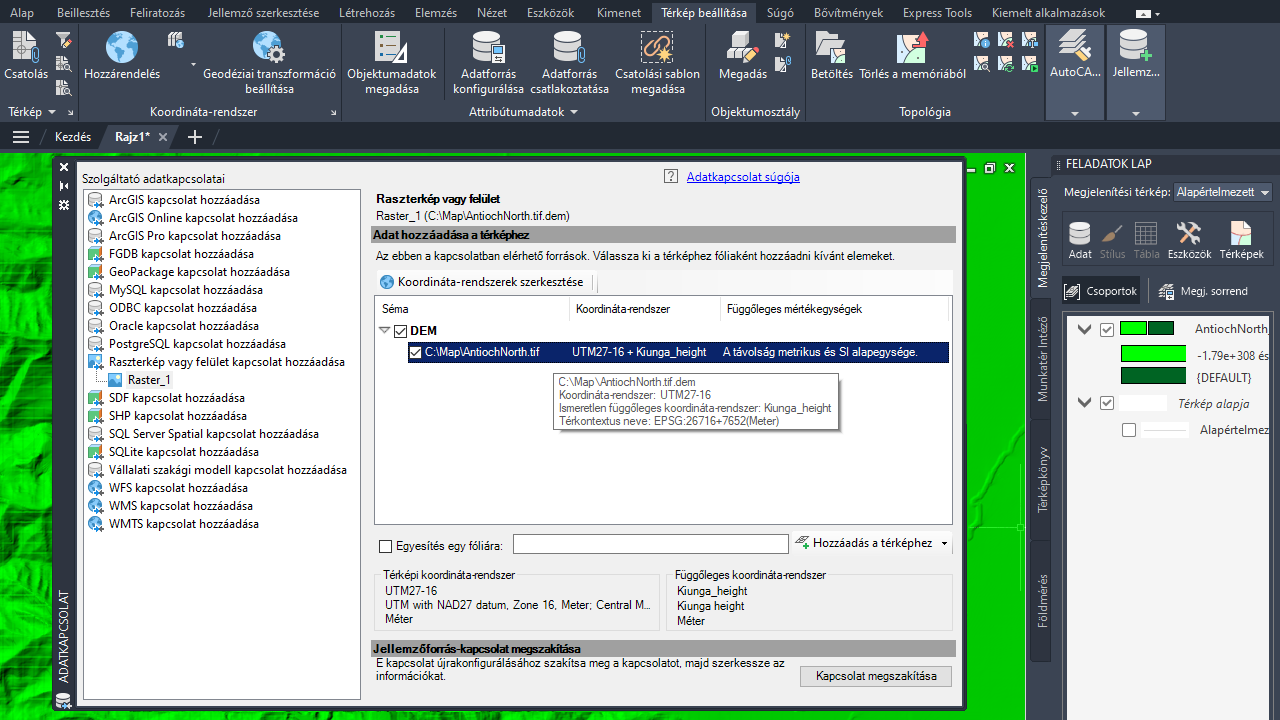

Ha egy raszterfájl függőleges koordináta-rendszert tartalmaz, és a MAPVERTICALCSENABLED rendszerváltozó értéke 1, az AutoCAD Map 3D 2026 a vízszintes koordináta-rendszert (VKR) és a függőleges koordináta-rendszert (FKR) is megjeleníti az Adatkapcsolat párbeszédpanel jellemzőosztály-listájában.
Szükség esetén felülírhatja a koordináta-rendszert. Miután hozzáadta az adatokat a térképhez, a rajz koordináta-rendszere az állapotsoron a VKR-t és az FKR-t is megjeleníti. A rajzban a GEOCSASSIGN paranccsal módosíthatja a VKR-t és az FKR-t, amely ezután elindítja a koordinátarendszer-transzformációt.
| FKR neve | EPSG | Modell | Irány |
|---|---|---|---|
| EGM2008_height | 3855 | Gravitációhoz kapcsolódó | Pozitív fel |
| ETRF89_height | Ellipszoid | Pozitív fel | |
| ETRF89.OSTN15_height | Ellipszoid | Pozitív fel | |
| EVRF2000_height | 5730 | Gravitációhoz kapcsolódó | Pozitív fel |
| EVRF2007_height | 5621 | Gravitációhoz kapcsolódó | Pozitív fel |
| EVRF2019mean_height | 9390 | Gravitációhoz kapcsolódó | Pozitív fel |
| Kiunga_height | 7652 | Gravitációhoz kapcsolódó | Pozitív fel |
| KSA-VRF14_height | 9335 | Gravitációhoz kapcsolódó | Pozitív fel |
| LN02_height | 5728 | Gravitációhoz kapcsolódó | Pozitív fel |
| LHN95_height | 5729 | Gravitációhoz kapcsolódó | Pozitív fel |
| NAD_1983_2011 | Ellipszoid | Pozitív fel | |
| NAVD88_height | 5703 | Gravitációhoz kapcsolódó | Pozitív fel |
| ODN_height | 5701 | Gravitációhoz kapcsolódó | Pozitív fel |
| POM08_height | 7841 | Gravitációhoz kapcsolódó | Pozitív fel |
| WGS_1984 | Ellipszoid | Pozitív fel |
