Közzétételi beállítások
Amikor egy CAD-fájlt leadnak a Vault tárba, a Vault kliens közzétesz egy látványtervfájlt. A Közzétételi beállítások funkció lehetővé teszi, hogy meghatározza, hogyan történjen a látványtervfájlok közzététele az egyes CAD-alkalmazások esetén.
Megjegyzés: Ez a funkció csak a rendszergazdai jogosultságokkal rendelkező felhasználók számára érhető el.
Megadhat beállításokat a következő CAD alkalmazások számára:
2D Inventor
3D Inventor
Minden AutoCAD alkalmazás
Megjegyzés: Ez a beállítás csak azokra a beállításokra érvényes, amelyek minden AutoCAD alkalmazásban közösek. Ha egy beállítás nem közös minden CAD alkalmazásban, akkor az nem jelenik meg.
Csak AutoCAD
Csak AutoCAD Mechanical
Csak AutoCAD Electrical
2D Inventor beállítások
Ez a táblázat tartalmazza a 2D Inventor számára elérhető közzétételi beállításokat. Előfordulhat, hogy egyes beállítások csak az Inventor adott kiadására vonatkoznak.
Beállítás | Leírás |
Összes lap | Létrehozza az összes látható lapot az IDW-fájlban, ha engedélyezve van. Ha le van tiltva, akkor csak az aktuális lapot hozza létre. |
Megjelenítés a megtekintőben | Megjeleníti a látványtervfájlt a megtekintőben a létrehozás után. |
DWF típusa | Megadja, hogy a létrehozott fájl DWF- vagy DWFx-fájl lesz-e. |
Jelölő szerkesztésének engedélyezése | Lehetővé teszi a jelölők szerkesztését egy DWF-ben. |
Jelölők engedélyezése | Lehetővé teszi jelölők hozzáadását egy DWF-hez. |
Mérés engedélyezése | Lehetővé teszi az adatok mérését a DWF megtekintőben. |
Nyomtatás engedélyezése | Lehetővé teszi a nyomtatást a DWF megtekintőben. |
3D modell beágyazása | Mellékeli a modell 3D verzióját a DWF-ben. |
Üres tulajdonságok beágyazása | Mellékeli azokat a tulajdonságokat, amelyeknek nincs értéke a DWF fájlban. |
Lap színének felülírása | A Lap színe piros, Lap színe zöld és a Lap színe kék meghatározott értékeit használja a DWF hátterének színezéséhez, ha engedélyezve van. |
Közzétételi mód | Megadja a DWF-fájl közzétételi módját. |
Lap színe kék | Meghatározza, hogy mennyi kék színt tartalmaz a háttér. Az tartomány 0 és 255 közötti egész szám. |
Lap színe zöld | Meghatározza, hogy mennyi zöld színt tartalmaz a háttér. Az tartomány 0 és 255 közötti egész szám. |
Lap színe piros | Meghatározza, hogy mennyi piros színt tartalmaz a háttér. Az tartomány 0 és 255 közötti egész szám. |
Kizárt lapok megmutatása | A lapokat Nincs nyomtatás beállításúként foglalja bele a DWF-fájlba. |
| Laptáblázatok belefoglalása | Belefoglalja a laptáblázatokat a DWF-fájlba. |
3D Inventor-beállítások
Ez a táblázat tartalmazza a 3D Inventor számára elérhető közzétételi beállításokat. Előfordulhat, hogy egyes beállítások csak az Inventor adott kiadására vonatkoznak.
Beállítás | Leírás |
Csak DBJ-alkatrészek | Minden alkatrész DBJ adatait mellékeli egyszerű formátumban. |
DBJ struktúra | Az összes alkatrészt és részösszeállítást tartalmazó összeállításból származó DBJ adatokat strukturált formátumba rendezi. |
Részegység-tulajdonságok | Tartalmazza a tulajdonságinformációkat az összeállítás egyes részegységeihez. |
Megjelenítés a megtekintőben | Megjeleníti a DWF-fájlt a megtekintőben a létrehozás után. |
DWF típusa | Megadja, hogy a létrehozott fájl DWF- vagy DWFx-fájl lesz-e. |
Jelölő szerkesztésének engedélyezése | Lehetővé teszi a jelölők szerkesztését egy DWF-ben. |
Jelölők engedélyezése | Lehetővé teszi jelölők hozzáadását egy DWF-hez. |
Mérés engedélyezése | Lehetővé teszi az adatok mérését a DWF megtekintőben. |
Nyomtatás engedélyezése | Lehetővé teszi a nyomtatást a DWF megtekintőben. |
Lapka minőség | Meghatározza a DWF felbontását. |
Összes tag beágyazása | Mellékeli egy iAlkatrész vagy iÖsszeállítás összes tagját a DWF-fájlban. |
Animációk beágyazása | Animációkat mellékel egy bemutatón belül a DWF-fájlban. |
Üres tulajdonságok beágyazása | Mellékeli azokat a tulajdonságokat, amelyeknek nincs értéke a DWF fájlban. |
Tervezési nézetek beágyazása | Mellékeli az összes Tervezési nézetet a DWF-fájlban. |
Helyzetábrázolások beágyazása | Mellékeli az összes Helyzetábrázolást a DWF-fájlban. |
Nagy összeállítás mód | Javítja a teljesítményt és stabilitást a nagy összeállításokkal végzett munka során. Megjegyzés: Némi teljesítménycsökkenés fordulhat elő, ha ezt a módot kisebb összeállításokkal használja. Vegye figyelembe az összeállítások méretét, a nagy összeállítások számát és az összeállítások adatainak típusát, mielőtt eldönti, hogy melyik módot használja. |
Tömegtulajdonságok | Kiszámítja és tárolja a modell fizikai tulajdonságait a DWF-fájlban. |
Közzétételi mód | Megadja a DWF-fájl közzétételi módját. |
Képernyőfotó közzététele | Képernyőfotót készít egy 3D rajzról és közzéteszi egyszerű képként a DWF-fájlban. A kép nem forgatható el és nem jelölhető. Ez a tulajdonság a Képernyőfotó DPI tulajdonsággal együtt használható. |
Képernyőfotó DPI | Meghatározza a készített képernyőfotó felbontását, DPI-ben, egész szám formátumban, amikor a Képernyőfotó közzététele tulajdonság engedélyezve van. |
Lemezalkatrész teríték | Mellékeli a teríték modellt a DWF-fájlban. |
Lemezalkatrész stílusának adatai | Mellékeli a lemezalkatrész stílusának adatait a DWF-fájlban. |
Hegesztési előkészítés | Mellékeli a 3D hegesztési előkészítési információkat a DWF-fájlban. |
Hegesztési jelek | Belefoglalja a 3D hegesztési jeleket a DWF-fájlba. |
Megjegyzés: A tulajdonságok és a DBJ-adatok a 3D Inventor-fájlok esetén alapértelmezés szerint be vannak kapcsolva egy új Vault tár létrehozásakor.
AutoCAD közös opciók
Ez a táblázat tartalmazza az összes AutoCAD-alkalmazás közös közzétételi beállításait.
Beállítás | Leírás |
Fóliainformáció beágyazása | Mellékeli a fóliakezelési információkat a DWF-fájlban úgy, hogy a fóliák megtekinthetők legyenek. |
Elrendezések indítása | Inicializálja a fájlok elrendezéseit, és biztosítja, hogy azok megfeleljenek az aktuális elrendezési szabványoknak. Ez a tulajdonság különösen fontos a korábbi CAD-fájlok pontosságának megőrzéséhez, vagy amikor fájlokat ad a Vault tárhoz az Autoloader használatával. |
Naplófájl útvonala | Meghatározza az elérési útvonalat, ahol tárolni szeretné a DWF-fájlt. |
Nyomtatási pecsét be | Bekapcsolja a nyomtatási pecsételést, és nyomtatási pecsétet helyez el minden rajz sarkán, és/vagy naplózza azt egy fájlba. |
Oldalbeállítások használata felhasználói DWG-ből | Figyelmen kívül hagy minden más beállítást a Közzétételi opciók párbeszédpanelen, és a közzétételi alkalmazás beállításait használja. |
Látványterv típusa | Megadja, hogy a leadáskor létrehozott fájl DWF- vagy DWFx-fájl lesz-e. |
AutoCAD beállítások
Ez a táblázat tartalmazza az AutoCAD programra épülő alkalmazásoknál elérhető közzétételi beállításokat. Előfordulhat, hogy egyes beállítások csak egy adott AutoCAD-alkalmazásra (pl. AutoCAD Electrical) vonatkoznak.
Beállítás | Leírás |
Nyomat középre igazítása | A rajzot az oldal közepére állítja. |
Rajz helyzete | Megadja, hogy a rajz helyzete álló vagy fekvő. |
Papírhoz igazítás | A rajzot a nyomtatáshoz használt papírhoz igazítja. |
Papírtér objektumainak elrejtése | Elrejti a papírtér nézetablakokban található objektumokat. |
Elrendezés beágyazása | Mellékeli az összes elrendezést a látványtervfájlban. |
Modelltér beágyazása | Mellékeli a modellteret a látványtervfájlban. |
Papírméret (Angol) | Meghatározza a papír méretét hüvelykben. Adja meg a papírméret nyomtatási konfigurációs fájlban (PC3) definiált belső nevét (nem a megjelenítési nevet). Például 11 x 17 hüvelykes papír megadásához ezt kell beírnia: ANSI_B_(11.00_x_17.00_Inches). |
Papírméret (Metrikus) | Meghatározza a papír méretét milliméterben. Adja meg a papírméret nyomtatási konfigurációs fájlban (PC3) definiált belső nevét (nem a megjelenítési nevet). Például A4-es papírméret megadásához ezt kell beírnia: ISO_A4_(210.00_X_297.00_MM). |
Nyomtatási objektum vonalvastagsága | Megjeleníti az objektum vonalvastagságát a képen. |
Papírtér nyomtatása utoljára | Elsőként a modelltér geometriáját nyomtatja ki, nem pedig a papírtér geometriát. E beállítás bekapcsolása módosítja a Modell lap helyét az elrendezéssel és modellel rendelkező fájlokban. |
Nyomtatási stílus táblázat | Megadja a nyomtatót vagy a nyomtató konfigurációs fájlját (PC3). |
Nyomtatás fejjel lefelé | A rajzot 180 fokkal elforgatva nyomtatja ki. |
Nyomtatási stílusok alkalmazása | Nyomtatja a stílusinformációkat a DWF-fájl létrehozásakor. |
Minőség | Beállítja a megjelenítés minőségét a DWF fájlban. |
Méretezés vonalvastagságai | A vonalvastagságokat a nyomtatási léptékhez méretezi. |
Árnyalt nyomtatás | Meghatározza az árnyalt nyomtatás beállításait. |
Mit nyomtasson | Meghatározza a nyomtatási területet. |
Revit beállítások
Ez a táblázat tartalmazza a Revit számára elérhető közzétételi beállításokat.
Beállítás | Leírás |
|---|
DWF-képformátum | Megadja, hogy a fájl veszteségmentes vagy veszteséges. |
DWF-képminőség | Megadja, hogy a DWF képeinek exportálása PNG-fájlba (alapértelmezett) vagy tömörített JPG formátumba történik minőségi beállításokkal (alacsony, közepes, magas). |
Papírformátum | Meghatározza a papír formátumát (ISOxx, ANSIxx, ARCHxx), a 2D nézetek és lapok számára. |
Nézetek kiválasztási típusa | Adja meg, mely nézet(ek)et kell közzétennie. - Egyetlen – közzéteszi a legutóbb mentett nézetet/alapértelmezett nézetet.
- Lapok a modellben – közzéteszi az összes lapot.
- Nézetek a modellben – közzéteszi az összes nézetet.
- Összes nézet és lap a modellben – közzéteszi az összes lapot és az összes nézetet.
|
Terület exportálása | Megadja a területexportálási tulajdonságokat a geometriai ábrázolástól külön, így az egyes helyiségek és helyiségadatok megtekinthetők létesítménykezelő szoftverrel (például Autodesk FMDesktop), vagy DWF-jelölő szoftverrel (például Autodesk Design Review). |
Objektumadatok exportálása | Megadja az objektumok példány- és típustulajdonságait az exportált nézetekben. További információ a Revit súgóban: Objektumadatok exportálása DWF-fájlokba. |
Rajz helyzete | Megadja, hogy a rajzok álló vagy fekvő helyzetben vannak. |
Megállás hibánál | Megadja, hogy a Job Processor leáll-e, amikor hiba történik. |
DWF típusa | Megadja, hogy a létrehozott fájl DWF- vagy DWFx-fájl lesz-e. |
Közzétételi beállítások kezelése
Megjegyzés: A közzétételi beállítások konfigurálásához rendszergazdai jogokkal kell rendelkeznie.
- Kattintson az Eszközök > Felügyelet > Vault beállítások lehetőségre.
- A Vault beállítások párbeszédpanelen kattintson a Látványterv lapra.
- Kattintson a Beállítások gombra.

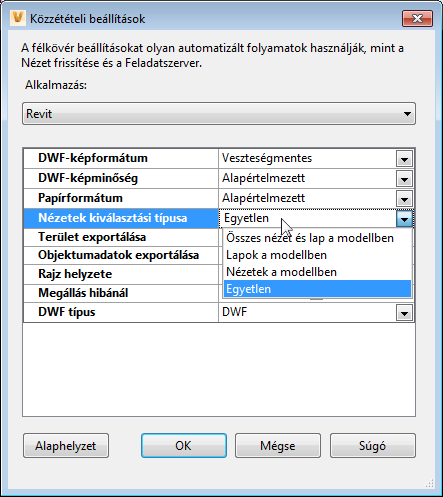

- A Közzétételi beállítások párbeszédpanelen az Alkalmazás listából válassza ki azt az alkalmazást, amely számára a megjelenítési beállításokat testre kívánja szabni.
- Jelölje be a jelölőnégyzetet minden engedélyezni kívánt közzétételi beállítás mellett. Ha a beállítás rendelkezik előre definiált értékekkel, válasszon egyet a listából az Egyéni oszlopban.
- Kattintson az OK gombra a módosítások mentéséhez, és zárja be a Közzétételi beállítások párbeszédpanelt.
Megjegyzés: Kattintson bármikor a Visszaállítás lehetőségre az összes módosítás visszaállításához az alapértelmezett értékekre az aktuális munkafolyamatban.
