Come specificare un numero fisso di celle per una griglia di assieme porta/finestra

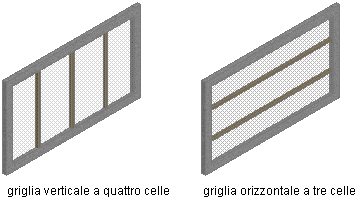

Per definire uno specifico numero di celle in una griglia, attenersi alla procedura indicata di seguito. In questo caso, la dimensione delle celle è determinata dalla lunghezza o dall'altezza della griglia, a seconda del modo in cui la griglia è divisa.

Specificazione di un numero fisso di celle per griglie di assiemi porta/finestra

1. Scegliere scheda Gestiscigruppo Stile e visualizzazioneGestione stili.
2. Espandere Oggetti architettoniciStili di assieme porta/finestra.
   Nota: In alternativa, selezionare un assieme porta/finestra nel disegno, quindi scegliere scheda Assieme porta/finestra gruppo Generale menu a discesa Modifica stile Stili di assieme porta/finestra.
3. Selezionare uno stile di assieme porta/finestra.
4. Fare clic sulla scheda Convenzioni design.
5. Nel riquadro sinistro, selezionare Divisioni in Definizioni elementi.
6. Selezionare una definizione di divisione o fare clic su per crearne una nuova.
7. Dall'elenco Tipo divisione, selezionare Numero fisso di celle.
8. Immettere il numero desiderato di celle in Numero celle.
9. Specificare una distanza di offset:

   Se l'orientamento è...	Procedere nel modo seguente...
   Orizzontale	Specificare una distanza in Offset inferiore o in Offset superiore.
   Verticale	Specificare una distanza in Offset iniziale o in Offset finale.

   Suggerimento: La larghezza dell'infisso viene compresa nel calcolo della dimensione della cella. Pertanto, le celle adiacenti all'infisso possono apparire con una dimensione diversa dalle altre celle. Se non si desidera che la larghezza dell'infisso sia inclusa nella dimensione della cella, specificare per la griglia un offset uguale alla larghezza dell'infisso.
