Come aggiungere una nuova assegnazione di infisso ad una griglia di un assieme porta/finestra

Per aggiungere una assegnazione di infisso ad un assieme porta/finestra, attenersi alla procedura descritta nella presente sezione. Per assegnare definizioni diverse a bordi diversi dell'infisso, è necessario disporre di più assegnazioni di infisso.

1. Fare clic su scheda Gestisci gruppo Stile e visualizzazione Gestione stili .
2. Espandere Oggetti architettoniciStili di assieme porta/finestra.
   Nota: In alternativa, selezionare un assieme porta/finestra nel disegno, quindi scegliere scheda Assieme porta/finestra gruppo Generale menu a discesa Modifica stile Stili di assieme porta/finestra.
3. Selezionare uno stile di assieme porta/finestra.
4. Fare clic sulla scheda Convenzioni design.
5. Nel riquadro sinistro, selezionare la griglia in cui creare una nuova assegnazione di infisso.
6. Fare clic su (Nuova assegnazione infisso).

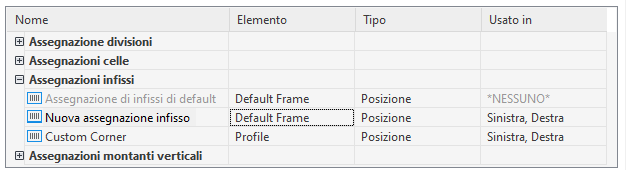

   Nell'elenco delle assegnazioni di infisso verrà visualizzata una nuova assegnazione.



7. Fare clic con il pulsante destro del mouse sul nome di default, scegliere Rinomina, quindi immettere un nome descrittivo.
8. In Elemento, selezionare una definizione di infisso.
9. Specificare i lati dell'infisso che devono utilizzare l'assegnazione.
10. Fare clic su OK.
