Come creare una quota AEC con impostazioni specificate dall'utente

1. Aprire la tavolozza degli strumenti da utilizzare e selezionare uno strumento Quota AEC.
   Nota: In alternativa è possibile scegliere scheda Iniziogruppo Annotazionemenu a discesa QuotaQuota AEC Trova o scheda Annotagruppo Quote e selezionare uno degli strumenti quota disponibili.
2. Nel riquadro proprietà, espandere Di baseGenerale.
3. Selezionare uno stile.
4. Specificare gli oggetti o i punti da quotare.

   Per...	Procedere in questo modo...
   Assegnare quote ad oggetti specificati nello stile di quota AEC (creando quote associative)	Selezionare gli oggetti.
   Assegnare quote al punto base di oggetti non impostabili nello stile di quota AEC (creando quote associative)	Selezionare più oggetti.
   Assegnare quote ai punti OSNAP di oggetti (creando quote associative)	Verificare che Z sia attivato. Specificare p (Seleziona punti) nella riga di comando, quindi selezionare i punti sugli oggetti, mediante lo snap ai punti stessi.
   Assegnare quote a punti non associativi nel disegno (creando quote non associative)	Verificare che la modalità OSNAP sia disattivata. Specificare p (Seleziona punti) nella riga di comando, quindi specificare i punti nel disegno.

   Nota: Durante l'aggiunta di una quota AEC non è possibile selezionare con lo stesso comando oggetti specificati nello stile e punti non associativi. Una volta aggiunta una quota al disegno è tuttavia possibile associare oggetti e punti nel modo desiderato.

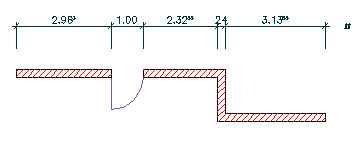

   Quote muro associative



   Quota associativa selezionata in un blocco multivista

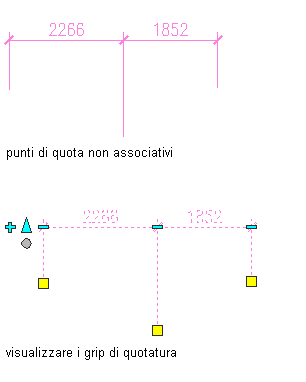

   Quota non associativa

5. Premere INVIO.
6. Specificare lo stile, la posizione, la rotazione e la direzione della nuova quota.
