Come utilizzare Controllo annotazioni

Attivare Controllo annotazioni per tutti gli eventi o soltanto per gli eventi della documentazione modello. È possibile tenere traccia delle annotazioni che perdono l'associatività con l'aiuto del controllo annotazioni.

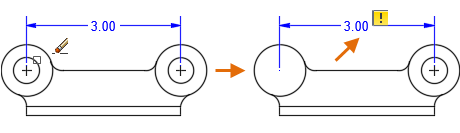

Quando la funzione Controllo annotazioni è attivata, identifica le annotazioni che hanno perso l'associatività visualizzando un flag. Nell'esempio, se il cerchio viene cancellato, l'associatività delle quote viene persa e viene visualizzato un flag nella quota interessata.

Facendo clic su flag, viene visualizzato un menu contenente le opzioni specifiche dell'annotazione dissociata. In questo esempio, il menu consente di accedere ai comandi DIMRIASSOCIA e CANCELLA.

Come attivare Controllo annotazioni

Come disattivare Controllo annotazioni

Come attivare Controllo annotazioni solo per gli eventi della documentazione modello

Nota: La documentazione modello non è disponibile in AutoCAD LT e in alcuni prodotti basati su AutoCAD.
  1. Alla riga di comando, immettere ANNOMONITOR.
  2. Alla riga di comando, immettere -2.

    Controllo annotazioni viene attivato automaticamente (ANNOMONITOR=2) non appena si verifica un evento di modifica o aggiornamento della documentazione modello.
