SCHIZZO (comando)

Crea una serie di segmenti di linea a mano libera.

Trova

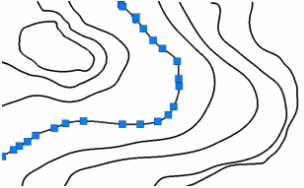

Il disegno a mano libera è utile per creare contorni irregolari o per eseguire operazioni di tracciatura con un digitalizzatore. Specificare il tipo (linea, polilinea o spline), l'incremento e la tolleranza dell'oggetto prima di disegnarlo.

Vengono visualizzati i seguenti messaggi di richiesta:

Schizzo

Crea uno schizzo.

Tipo

Specifica il tipo di oggetto per le linee dello schizzo. (Variabile di sistema SKPOLY)

• Linea
• Polilinea
• Spline

Nota: La variabile di sistema PLINETYPE controlla il tipo di polilinea 2D creato quando l'opzione Tipo è impostata su Polilinea.

Incremento

Definisce la lunghezza dei singoli segmenti di linea a mano libera. Per generare una linea, è necessario spostare il dispositivo di puntamento di una distanza maggiore al valore di incremento. (Variabile di sistema SKETCHINC)

Tolleranza

Per le spline, specifica la precisione con cui la curva della spline aderisce allo schizzo a mano libera. (Variabile di sistema SKTOLERANCE)
