DIST (comando)

Misura la distanza e l'angolo tra due punti.

Metodi di accesso

 Voce di comando:  'dist per un uso trasparente

Riepilogo

Il comando DIST generalmente restituisce distanze 3D nello spazio modello e distanze 2D in un layout nello spazio carta.

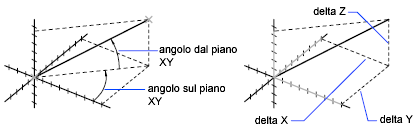

Nello spazio modello, le modifiche alle distanze e agli angoli dei componenti X, Y e Z sono misurate in 3D rispetto all'UCS corrente.

Nello spazio carta, le distanze vengono in genere espresse nelle unità dello spazio carta 2D. Se si utilizza il comando DIST con snap ad oggetto sugli oggetti dello spazio modello visualizzati all'interno di una singola finestra, le distanze vengono tuttavia espresse nelle unità dello spazio modello 2D.

Elenco dei messaggi di richiesta

Vengono visualizzati i seguenti messaggi di richiesta:

Specificare primo punto: specificare un punto

Specificare secondo punto o <Più punti>: specificare un secondo punto

La distanza viene visualizzata nel formato delle unità correnti.

Se si omette la coordinata Z, DIST assume il valore di elevazione corrente del primo o del secondo punto.

Nota: Quando si utilizza il comando DIST per le distanze 3D, si consiglia di passare allo spazio modello.

Più punti

Se si specificano più punti, nella descrizione comandi viene visualizzato il totale corrente della distanza in base ai segmenti di linea esistenti e alla linea elastica. Viene inoltre visualizzata una linea elastica. La distanza viene aggiornata quando si sposta il cursore.
