Questo componente sezione tipo è una utility di tipo generico che consente di estendere un collegamento in corrispondenza di una pendenza per una distanza di deflessione verticale.
Nella costruzione di un tipo di modellatore è possibile fornire un profilo per la deflessione verticale.
Associazione
Il punto di associazione si trova in corrispondenza del bordo interno del collegamento. Questo componente sezione tipo può essere inserito da destra o da sinistra del punto di associazione.
Parametri di input
Nota: tutte le quote sono espresse in metri o in piedi, se non diversamente indicato. Tutte le pendenze sono espresse come rapporto scostamento orizzontale su differenza di quota (ad esempio 4 : 1) a meno che il segno "%" non indichi che vanno espresse in percentuale.
|
Parametro |
Descrizione |
Tipo |
Default |
|---|---|---|---|
|
Side |
Specifica il lato in cui inserire il componente sezione tipo |
Sinistra/Destra |
Destra |
| Utilizza pendenza sopraelevazione |
Abilita la pendenza di sopraelevazione della banchina o della corsia |
No, Corsia interna sinistra, Corsia esterna sinistra, Corsia interna destra, Corsia esterna destra, Banchina interna sinistra, Banchina esterna sinistra, Banchina interna destra o Banchina esterna destra |
No |
|
Pendenza |
Pendenza % o pendenza mediante rapporto del collegamento. |
Numerico, positivo, diverso da zero |
2 (%) o (2:1) |
|
Deflessione verticale |
Deflessione verticale +/- tra l'inizio e la fine del collegamento |
Numerico. Diverso da zero |
3.0 m 10.0 piedi |
|
Codici punto |
Un elenco di codici di superficie da assegnare al bordo esterno del collegamento |
Stringa separata da virgole |
P2 |
|
Link Codes |
Un elenco di codici da assegnare al collegamento |
Stringa separata da virgole |
Top, Datum |
|
Ometti collegamento |
Questo parametro aggiunge o rimuove il collegamento alla superficie. |
Sì/No |
No |
Parametri obiettivo
In questa sezione sono elencati i parametri del componente sezione tipo che possono essere associati ad uno o più oggetti obiettivo, quale un oggetto superficie, tracciato o profilo di una Carta. Per ulteriori informazioni, vedere Come specificare obiettivi del modellatore.
|
Parametro |
Descrizione |
|
|---|---|---|
|
Deflessione verticale |
Può essere utilizzato sostituire il valore fisso Deflessione verticale e connettere la fine del collegamento ad un profilo Per la specificazione è possibile utilizzare i seguenti tipi di oggetto come obiettivi: profili, polilinee 3D, linee caratteristiche o figure di rilievo. |
Facoltativo |
Parametri di output
|
Parametro |
Descrizione |
Tipo |
|---|---|---|
|
Scostamento iniziale |
Scostamento +/- dell'inizio del collegamento |
Numerico |
|
Quota altimetrica iniziale |
Quota altimetrica dell'inizio del collegamento |
Numerico |
|
Scostamento finale |
Scostamento +/- della fine del collegamento |
Numerico |
|
Quota altimetrica finale |
Quota altimetrica della fine del collegamento |
Numerico |
|
Pendenza collegamento |
Pendenza del collegamento |
Numerico |
Funzionamento
Un collegamento viene aggiunto dal punto di associazione nella direzione di inserimento per la pendenza specificata, fino a che non raggiunge la quota altimetrica specificata. Se in fase d'esecuzione viene specificato un nome di profilo, la deflessione verticale viene regolata in modo che corrisponda alla quota altimetrica del profilo.
Questo componente sezione tipo include un parametro di input facoltativo denominato Utilizza pendenza sopraelevazione che consente di specificare l'utilizzo della pendenza della sopraelevazione per la banchina. Questo parametro può essere impostato su No, Corsia interna sinistra, Corsia esterna sinistra, Corsia interna destra, Corsia esterna destra, Banchina interna sinistra, Banchina esterna sinistra, Banchina interna destra o Banchina esterna destra. No è l'impostazione di default.
Funzionamento in modalità layout
In modalità layout questo componente sezione tipo visualizza il collegamento con la pendenza e la deflessione verticale specificate.
Codici punto, collegamento e forma
Nessuno.

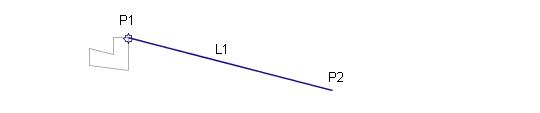

Diagramma di codifica
