Finestra di dialogo Giunzione angolo: riferimenti
Consente di definire le giunzioni ad angolo da aggiungere alle facce in lamiera.
Accesso
Barra multifunzione: scheda Lamiera
gruppo Modifica Giunzione angolo
Forma
Controlla la forma, il metodo di misurazione del gioco, il tipo di sovrapposizione ed i parametri del gioco relativi alla giunzione angolo.
Forma
Seleziona gli spigoli del modello e specifica se separare gli angoli.
Giunzione angolo
Specifica una nuova geometria dell'angolo tra le facce in lamiera complanari o intersecanti esistenti.
Separazione angolo
Specifica un angolo separato. Usare questa opzione per aprire un angolo retto per creare una giunzione angolo della lamiera (di norma su un modello delle parti convertito).
Spigoli
Seleziona uno spigolo del modello su ogni faccia.
Angolo retto/Giunzione
Opzione denominata Angolo retto quando gli spigoli selezionati sono sulla faccia complanare e Giunzione quando gli spigoli selezionati sono situati su facce non piane. I controlli includono:
- Metodo di misurazione del gioco utilizzato.
- Tipo di sovrapposizione del gioco della giunzione.
- Valore della distanza del gioco.
- Percentuale di sovrapposizione (se necessaria).
Distanza gioco massima
Usare questa opzione per creare un gioco della giunzione ad angolo che può essere misurato in modo coerente con l'uso di un calibro di ispezione fisico.
Distanza faccia/spigolo
Consente di creare un gioco della giunzione ad angolo che può essere misurato dalla faccia accanto al primo spigolo selezionato fino al secondo spigolo selezionato. Le giunzioni d'angolo sono coerenti con le giunzioni prodotte dalle versioni di Inventor precedenti a R2008.
Opzioni di sovrapposizione
45 gradi
Selezioni complanari/distanza gioco massima. Applica il tipo di giunzione Gioco simmetrico alla giunzione ad angolo selezionata.
Gioco simmetrico
Selezioni complanari/distanza faccia/spigolo. Applica il tipo di giunzione Gioco simmetrico alla giunzione ad angolo selezionata.
Gioco simmetrico
Selezioni non piane/distanza gioco massima. Applica il tipo di giunzione Gioco simmetrico alla giunzione ad angolo selezionata.
Nessuna sovrapposizione
Selezioni non piane/distanza faccia/spigolo. Applica il tipo di giunzione Nessuna sovrapposizione alla giunzione ad angolo selezionata.
Sovrapposizione
Selezioni complanari/distanza gioco massima. Applica il tipo di giunzione Sovrapposizione alla giunzione ad angolo selezionata.
Sovrapposizione
Selezioni complanari/distanza faccia/spigolo. Applica il tipo di giunzione Sovrapposizione alla giunzione ad angolo selezionata.
Sovrapposizione
Selezioni non piane/distanza gioco massima. Applica il tipo di giunzione Sovrapposizione alla giunzione ad angolo selezionata.
Sovrapposizione
Selezioni non piane/distanza faccia/spigolo. Applica il tipo di giunzione Sovrapposizione alla giunzione ad angolo selezionata.
Sovrapposizione invertita
Selezioni complanari/distanza gioco massima. Applica il tipo di giunzione Sovrapposizione invertita alla giunzione ad angolo selezionata.
Sovrapposizione invertita
Selezioni complanari/distanza faccia/spigolo. Applica il tipo di giunzione Sovrapposizione invertita alla giunzione ad angolo selezionata.
Sovrapposizione invertita
Selezioni non piane/distanza gioco massima. Applica il tipo di giunzione Sovrapposizione invertita alla giunzione ad angolo selezionata.
Sovrapposizione invertita
Selezioni non piane/distanza faccia/spigolo. Applica il tipo di giunzione Sovrapposizione invertita alla giunzione ad angolo selezionata.

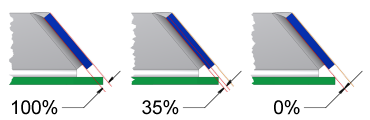

Percentuale sovrapposizione
Indica la sovrapposizione come percentuale dello spessore della flangia, usando un valore decimale compreso tra 0 e 1. L'opzione è valida quando il tipo di sovrapposizione viene specificato come sovrapposizione o sovrapposizione invertita.
Gioco
Gioco: specifica la distanza tra gli spigoli o tra una faccia ed uno spigolo della giunzione angolo. Immettere un valore se è diverso da quello di default.
Spessore: il valore specificato nello stile lamiera attivo. Se il valore è stato modificato in precedenza, è possibile reimpostarlo al parametro definito nello stile lamiera. È inoltre possibile utilizzare le opzioni dell'elenco a discesa per:
- Misurare una distanza di lavorazione da utilizzare per questo valore.
- Mostrare le quote per identificare una quota da utilizzare per questo valore.
- Elencare i parametri che devono essere sostituiti per questo valore oppure reimpostare il valore su Valore lavorazione nel caso in cui sia stato modificato in precedenza.
(Altro)
Angolo esteso
Specifica la modalità di estensione dell'angolo.
Allineata
Proietta la prima faccia in modo che risulti allineata alla seconda faccia.
Perpendicolare
Proietta la prima faccia in modo che risulti perpendicolare alla seconda faccia.
Scheda Piega (Bend)
Per informazioni sulla scheda Piega (Bend), vedere Opzioni di piegatura della lamiera: riferimenti.
Scheda Angolo
Per informazioni sulla scheda Angolo, vedere Opzioni angolo della lamiera: riferimenti.
