Viste esplose

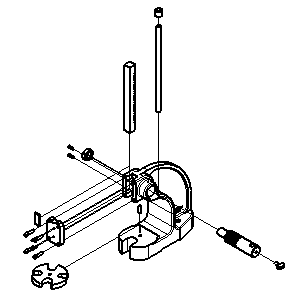

Le viste esplose vengono consentono di descrivere gli assiemi tramite lo spostamento dei componenti dalla relativa posizione di assemblaggio. È possibile utilizzare le viste esplose per assegnare un numero di riferimento ad un assieme utilizzando i numeri elemento disponibili in un elenco di parti o una distinta dei materiali. Le viste esplose vengono create mediante una combinazione di assiemi (.iam), presentazione (.ipn) e disegno (.idw, . dwg). Viene creata una vista dell'assieme nel file di presentazione e i componenti vengono riposizionati nella vista. Dal file di presentazione vengono quindi generate viste di disegno.

Per utilizzare un assieme per creare una vista esplosa, vedere: Informazioni su presentazioni, viste esplose e pubblicazione e i sottoargomenti in quella sezione.
