Accesso

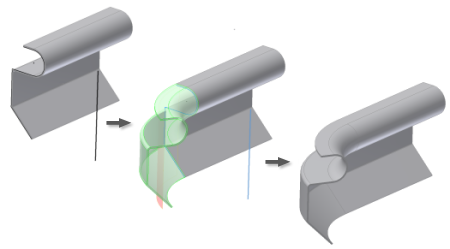

Barra multifunzione: scheda Lamiera gruppo Crea Profilatura

Forma

Consente di selezionare la geometria del profilo.

Consente di selezionare l'asse di rotazione. La geometria dell'asse di rotazione deve essere inclusa nello schizzo contenente la geometria del profilo.

Inverti lato o .

Fare clic per eseguire l'offset dello spessore del materiale sull'altro lato del profilo selezionato.

Entrambi i lati

Fare clic per eseguire equamente l'offset dello spessore del materiale su entrambi i lati del profilo selezionato.

Angolo di profilatura

Consente di specificare il valore dello sweep angolare della sezione con profilatura. Il valore di default è 90 gradi. Il valore dell'angolo non può essere uguale a 360 gradi per profili a più segmenti. È possibile usare un valore dell'angolo di profilatura pari a 360 gradi per i profili con una sola linea retta.

o

Quando è attivo, fare clic per eseguire lo sweep della profilatura nella direzione opposta rispetto alla direzione visualizzata in anteprima.

Fare clic per eseguire lo sweep della profilatura in senso orario o antiorario dal profilo selezionato.

Svolgimento e spiegatura

Specifica il metodo per lo svolgimento della lavorazione di profilatura. Tutti questi metodi forniscono una lunghezza sviluppata moltiplicando l'angolo di profilatura per il raggio neutro. Il tipo di input fornito è diverso:

Metodo svolgimento

Cilindro centroide

Un asse parallelo all'asse di rivoluzione passa attraverso la posizione valutata del centroide, fornendo l'input per definire una superficie cilindrica neutra. Metodo di default.

Cilindro personalizzato

Specifica una linea di schizzo che definisce la superficie cilindrica neutra.

Lunghezza sviluppata

Specifica il valore che determina la lunghezza sviluppata del segmento profilato appiattito.

Raggio neutro

Consente di determinare in modo parametrico un valore del raggio neutro (quando sono presi in considerazione profili a più segmenti).

Fattore k

Metodo utilizzato per i profili lineari a segmento singolo.

Regola spiegatura

Specifica una regola di spiegatura, precedentemente definita, che differisce dalla regola di spiegatura definita nella Regola lamiera attiva. La selezione si effettua da un elenco a discesa.

Raggio neutro

Visualizza il valore del raggio neutro utilizzato durante la determinazione di una lunghezza sviluppata mediante un angolo di profilatura.

Lunghezza svolgimento

Visualizzazione di informazioni. Visualizza il valore relativo alla lunghezza della lavorazione di profilatura svolta.

Raggio piega

Specifica il valore per il raggio piega. Il parametro di sistema di default è RaggioPiega. Disabilitato quando si seleziona un profilo lineare singolo.
