Come generare i risultati derivati della simulazione

Utilizzare Nuova curva nella barra degli strumenti Output grafico per creare nuove variabili da variabili esistenti, operatori aritmetici e funzioni di numeri reali. Le curve non vengono calcolate in tempo reale, ma dopo l'interruzione della simulazione.

1. Nella barra degli strumenti di Output grafico fare clic su Nuova curva .

2. Nella casella Nome, immettere un nome per la nuova variabile.

3. Nella casella Equazione, immettere l'equazione che definisce la variabile.

   Per immettere numeri, funzioni di numeri reali, operatori aritmetici e variabili esistenti, digitarli nella casella Equazione.

   È possibile utilizzare funzioni matematiche aventi argomenti reali e che restituiscono soluzioni reali. Ad esempio,

   • cos, sin, tan

   • acos, asin, atan

   • cosh, sinh, tanh

   • abs (valore assoluto)

   • exp, log, log10

   • sqr (quadrato del valore), sqrt (radice quadrata)

   • sign ( -1 se il valore < 0, +1 se il valore = >0)

   • sign0 ( -1 se il valore < 0, +1 se il valore > 0, 0 se il valore = 0)

     Nota: Le funzioni trigonometriche utilizzano l'unità angolare corrente (gradi o radianti).

   • La costante pi (specificata in lettere maiuscole: PI)

   Nota: Il tempo corrente della simulazione viene definito in base alla variabile del tempo.

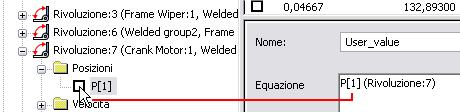

4. In alternativa, per immettere una variabile, fare clic sulla casella accanto alla variabile nel browser di Output grafico.



5. Riportare il cursore nella casella di immissione testo della formula.

   Dopo aver selezionato il nome, l'equazione viene eseguita in tempo reale. I risultati della verifica vengono visualizzati a destra della casella Equazione.

6. Fare clic su OK.

   Il nome della nuova variabile viene visualizzato nel browser Output grafico nella cartella Variabili utente. Può essere visualizzato e utilizzato per definire un'altra nuova variabile.
