Per posizionare vincoli di movimento tra i componenti di un assieme

Usare il comando Vincola per specificare i rapporti di movimento desiderati tra i componenti dell'assieme.

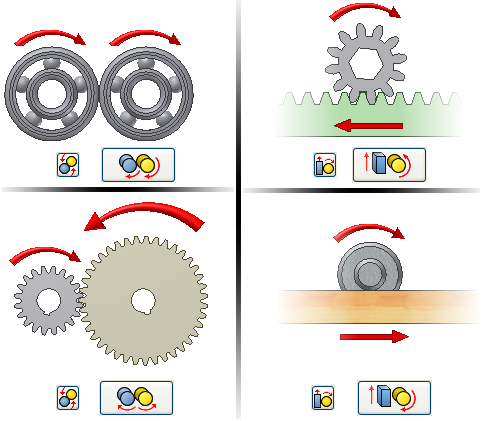

Un vincolo di movimento consente di conservare un movimento di rotazione/traslazione tra i componenti. È possibile specificare il rapporto o determinare il rapporto selezionando la geometria.

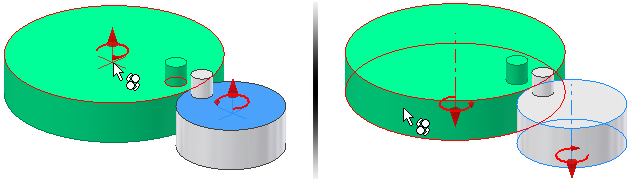

Per specificare il rapporto per componenti di rotazione, selezionare una faccia o uno spigolo circolare su ciascun componente. Per calcolare il rapporto in base alla relativa dimensione, selezionare una faccia cilindrica su ciascun componente.

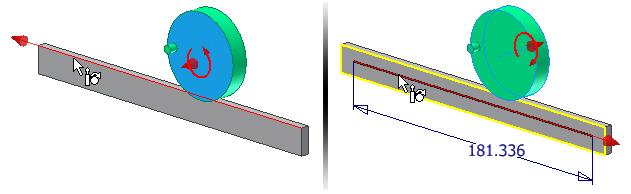

Per specificare la distanza per componenti di rotazione e traslazione, selezionare una faccia o uno spigolo circolare sul componente di rotazione e uno spigolo lineare sul componente di traslazione. È possibile calcolare la distanza in base alla circonferenza e alla lunghezza. Selezionare una faccia cilindrica sul componente di rotazione e uno spigolo lineare o una linea di schizzo sul componente di traslazione.

Innanzitutto, collocare i componenti da vincolare in un file di assiemi.

Nella barra multifunzione, fare clic su scheda Assembla gruppo Relazioni Vincola .
Nella finestra di dialogo, fare clic sulla scheda Movimento.
Fare clic su Rotazione o su Rotazione-Traslazione.
Selezionare il primo componente nella finestra grafica. Selezionare una faccia o uno spigolo circolare per specificare il rapporto o la distanza. Selezionare una faccia cilindrica per calcolare il rapporto o la distanza.
Selezionare il secondo componente nella finestra grafica. Selezionare una faccia cilindrica o uno spigolo lineare. Il valore di rapporto o distanza viene calcolato e immesso nel campo automaticamente.
Se possibile, fare clic su Avanti o su Indietro per cambiare la direzione di rotazione.
Specificare il movimento in uno dei modi seguenti:
- Per i vincoli di rotazione, accettare il rapporto calcolato oppure digitarne uno per specificare il movimento reciproco dei componenti.
- Per i vincoli di rotazione-traslazione, accettare la distanza calcolata oppure specificare la distanza in base alla quale viene spostato il secondo componente ad ogni rotazione del primo componente.
Fare clic su Applica per continuare ad inserire i vincoli oppure fare clic su OK per creare il vincolo e chiudere la finestra di dialogo.

Nota: Se la selezione è in parte nascosta da altri componenti, eseguire una delle operazioni indicate di seguito.

Prima di inserire un vincolo, disattivare temporaneamente la visibilità. Fare clic per selezionare un componente, quindi fare clic con il pulsante destro del mouse e scegliere Visibilità.
Selezionare l'opzione Seleziona prima la parte nella finestra di dialogo e fare clic sul componente che si desidera vincolare. Deselezionare l'opzione per ripristinare la modalità di selezione.
