Come utilizzare Spostamento/Rotazione 3D e Trasformazione 3D

Riposizionamento delle entità schizzo 3D o dei punti di riferimento fissati.

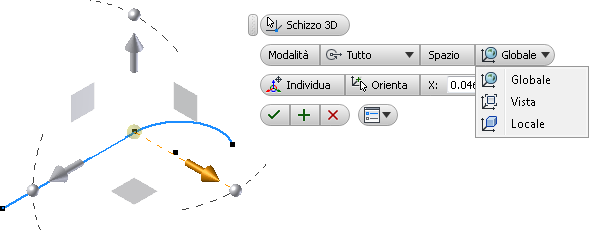

Riposizionamento delle entità schizzo 3D con Trasformazione 3D

Avviare il comando Trasformazione 3D, quindi selezionare una o più entità schizzo 3D da modificare.

1. Fare clic su scheda Schizzo 3D gruppo Modifica Trasformazione 3D .

2. Facoltativamente, selezionare una modalità di trasformazione:

   • Tutti. Tutti i manipolatori sono disponibili.
   • Traslazione. Solo i manipolatori di traslazione sono disponibili.
   • Rotazione. Solo i manipolatori di rotazione sono disponibili.

3. Facoltativamente, selezionare una modalità di spaziatura:

   • Globale. Consente di orientare il manipolatore in base all'origine del modello.
   • Vista. Consente di orientare il manipolatore rispetto alla vista corrente del modello.
   • Locale. Consente di orientare il manipolatore in base agli oggetti selezionati.

4. Facoltativamente, selezionare Individua per riposizionare la triade.

5. Facoltativamente, selezionare Orienta per riorientare la triade.

6. Immettere valori X, Y e Z o valori angolari precisi o utilizzare Trascinamento libero per spostare la selezione.

7. Fare clic su OK per terminare.

Riposizionamento dei punti di riferimento fissati con Spostamento/Rotazione 3D

Per spostare un punto di riferimento fissato rispetto ad una posizione diversa, utilizzare l'opzione Sposta solo triade del comando Spostamento/Rotazione 3D. Creare il punto di riferimento fissato e attenersi alla seguente procedura:

1. Fare clic con il pulsante destro del mouse sul punto di riferimento fissato nel browser e selezionare Spostamento/Rotazione 3D.
2. Fare clic ad esempio sulla punta della freccia dell'asse X per aprire la finestra di dialogo.
3. Fare clic con il pulsante destro del mouse, scegliere l'opzione Sposta solo triade, quindi trascinare la triade in una nuova posizione.
4. Fare clic con il pulsante destro del mouse e scegliere Applica. Il punto di riferimento e la triade sono separati.
5. Fare clic con il pulsante destro del mouse e disattivare l'opzione Sposta solo triade, in modo da spostare o ruotare sia il punto di riferimento che la triade.
6. Fare clic sull'albero dell'asse Y o Z, ad esempio, e trascinare attorno all'asse selezionato. La triade e il punto di riferimento ruotano contemporaneamente.
7. Fare clic con il pulsante destro del mouse e scegliere Applica.

Se necessario, è possibile usare i comandi nella finestra di dialogo Spostamento/Rotazione 3D anziché le opzioni del menu contestuale.

Riallineamento o riposizionamento degli assi della triade Spostamento/Rotazione 3D

1. Fare clic con il pulsante destro del mouse su un punto di riferimento fissato nel browser, quindi scegliere Spostamento/Rotazione 3D.

2. Fare clic sulla triade per visualizzare la finestra di dialogo. Fare clic su Ridefinisci allineamento o posizione, quindi:

   • Selezionare un asse della triade, quindi fare clic su uno spigolo, su un asse di lavoro o su una linea disegnata.
   • Selezionare un piano della triade, quindi fare clic su una faccia o su un piano di lavoro.
   • Fare clic sulla sfera della triade e in seguito su un vertice, un punto medio dello spigolo, un punto di riferimento o un punto dello schizzo, per effettuare il riposizionamento.
