Scheda Visualizza (Opzioni applicazione): riferimenti

Controlla le impostazioni di visualizzazione di un modello quando viene aperto o di una nuova vista nel modello corrente.

Novità: 2022, 2023, 2024.1, 2025, 2025.2

Accesso

File Opzioni scheda Visualizzazione

Aspetto

Usa impostazioni documento

Specifica se utilizzare le impostazioni di visualizzazione del documento quando si apre il documento o in altre finestre o viste del documento.

Quando selezionata, questa opzione consente di ignorare le impostazioni di aspetto dell'applicazione.

Usa impostazioni applicazione

Specifica se utilizzare le impostazioni di visualizzazione delle opzioni dell'applicazione quando si apre un documento o in altre finestre o viste del documento.

Quando selezionata, questa opzione ignora le impostazioni di visualizzazione del documento.

Impostazioni

Apre la finestra di dialogo Aspetto visualizzazione.

Aspetto componente inattivo e sfondo

Ombreggiato	Specifica se visualizzare le facce dei componenti inattivi come ombreggiate. Selezionare la casella di controllo per attivare l'ombreggiatura. Deselezionare la casella di controllo per visualizzare i componenti inattivi nel wireframe.
Opacità	Se è selezionata l'opzione Ombreggiata, consente di impostare l'opacità dell'ombreggiatura. Specificare la percentuale di opacità oppure fare clic sulla freccia rivolta verso l'alto o il basso per selezionare il valore. Default = 25% di opacità. Ombreggiatura attivata con il 25% di opacità per il componente inattivo. Ombreggiatura attivata con il 50% di opacità per il componente inattivo.
Spigoli	Imposta la visualizzazione degli spigoli per i componenti inattivi.
Segui visibilità bordo componente	Seguire lo stile di visualizzazione impostato per la visibilità degli spigoli del componente.
Sostituzione colore spigolo	Attiva la finestra di selezione dei colori. Specifica il colore per la visualizzazione degli spigoli del modello inattivo.

Aspetto componente trasparente

Ombreggiato	Specifica se visualizzare le facce dei componenti inattivi come ombreggiate. Selezionare la casella di controllo per attivare l'ombreggiatura. Deselezionare la casella di controllo per visualizzare i componenti inattivi nel wireframe.
Opacità	Se è selezionata l'opzione Ombreggiata, consente di impostare l'opacità dell'ombreggiatura. Specificare la percentuale di opacità oppure fare clic sulla freccia rivolta verso l'alto o il basso per selezionare il valore. Default = 25% di opacità. Ombreggiatura attivata con il 25% di opacità per il componente inattivo. Ombreggiatura attivata con il 50% di opacità per il componente inattivo.
Spigoli	Imposta la visualizzazione degli spigoli per i componenti trasparenti.
Segui visibilità bordo componente	Seguire lo stile di visualizzazione impostato per la visibilità degli spigoli del componente.
Sostituzione colore spigolo	Attiva la finestra di selezione dei colori. Specificare il colore per la visualizzazione degli spigoli trasparenti del modello.

Visualizza

Tempo transizione viste (secondi)

Controlla il tempo richiesto per passare da una vista all'altra quando si usano i comandi di visualizzazione (quali Vista assonometrica, Zoom tutto, Zoom finestra, Visualizza faccia e così via). Il tempo di transizione zero provoca una transizione repentina, particolare che può creare delle difficoltà per la comprensione delle modifiche di posizione e di orientamento. Il valore tre imposta la quantità di tempo massima per la transizione da una vista all'altra.

Frequenza minima immagini (Hz)

Specifica la frequenza di aggiornamento della visualizzazione durante le operazioni interattive di visualizzazione, come Panoramica, Zoom e Rotazione. Alcuni modelli complessi (ad esempio con assiemi di grandi dimensioni con un elevato numero di componenti) possono apparire meno performanti, modificando la cadenza fotogrammi possono migliorare la velocità operativa. I valori numerici inferiori indicano una maggiore fedeltà visiva. Per ottenere cadenze fotogrammi superiori, il sistema può semplificare o ignorare temporaneamente le parti di una vista. La vista viene ripristinata quando termina il movimento.

Impostare 0 Disegna tutto nella vista, indipendentemente dal tempo necessario. Utilizzare questo valore per una migliore fedeltà visiva. Aumentare la cadenza fotogrammi se il modello si aggiorna troppo lentamente durante un'operazione di visualizzazione.
Impostare 10 Disegna almeno dieci fotogrammi al secondo. Utilizzare questo valore per un bilanciamento tra la fedeltà visiva e prestazioni.
Impostare 20 Disegna almeno 20 fotogrammi al secondo. Utilizzare questo valore per prestazioni più veloci.

Nota: La cadenza fotogrammi minima non ha effetto sulle viste di sezione o tagliate. In questi casi, il modello viene sempre visualizzato con la massima fedeltà.

Qualità visualizzazione

Imposta la risoluzione per la visualizzazione del modello. Sono disponibili tre opzioni: Grezzo, Medio e Levigato.

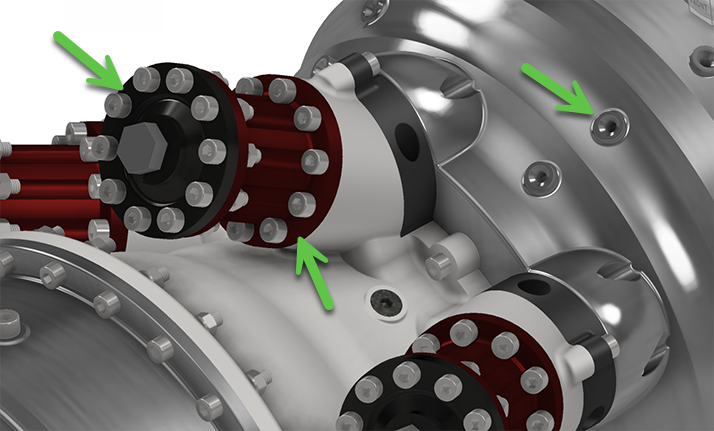

Qualità visualizzazione: Levigato - Questa impostazione consente di affinare gli spigoli del modello in modo che vengano visualizzati come archi e facce levigati.

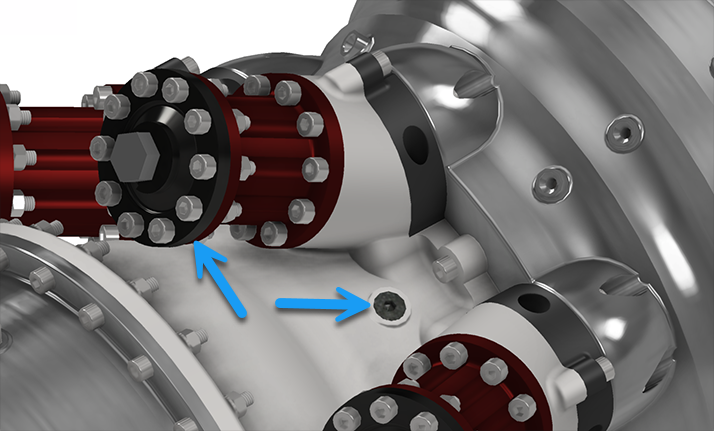

Qualità visualizzazione: Medio - Questa impostazione consente di affinare gli spigoli del modello, ma imposta un limite di affinamento che potrebbe non includere tutti gli spigoli.

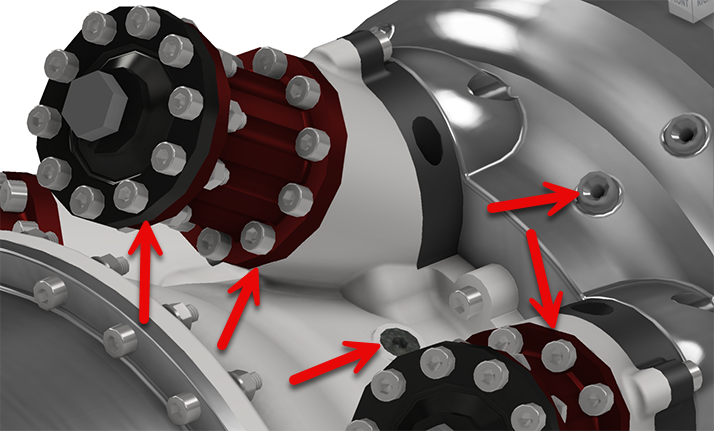

Qualità visualizzazione: Grezzo - Questa impostazione lascia sfaccettati gli spigoli ad arco e circolari. Questa impostazione può essere di aiuto se le prestazioni sono un problema.

Disattiva affinamento automatico

L'affinamento automatico è abilitato per default, garantendo che l'aspetto delle facce e dei corpi di Inventor sia uniforme quando si esegue lo zoom. Selezionare la casella di controllo per disattivare l'affinamento automatico e abilitare la sfaccettatura spessa. La sfaccettatura spessa può incrementare le prestazioni in assiemi di grandi dimensioni o modelli complessi. Utilizzare il comando Affina aspetto nella scheda Vista o nella barra degli strumenti Accesso rapido per uniformare l'aspetto quando l'opzione Affinamento automatico è disabilitata.

Attiva linee dello schizzo uniformi

Consente di affinare la visualizzazione della geometria dello schizzo per le linee curve. Questa opzione è attiva per default.

Grafica documenti multipli

Aggiorna autom. i documenti relazionati

Questa opzione consente di aggiornare automaticamente colore e visibilità di visualizzazione negli assiemi aperti quando viene modificato un componente. È selezionato il valore di default o ON. Quando l'opzione è deselezionata o OFF, gli assiemi (documenti di riferimento) devono essere attivati per consentire l'aggiornamento del colore e della visibilità.

Nota: Se si utilizzano regolarmente assiemi di grandi dimensioni e si ritiene che possano verificarsi problemi di prestazione, confrontare le prestazioni con questa impostazione selezionata e deselezionata.

Navigazione 3D

Tipo orbita di default

Modifica il funzionamento predefinito del comando Orbita.

Il funzionamento di Orbita libera è relativo allo schermo.

Il funzionamento di Orbita vincolata è relativo al modello.

Modalità zoom

Selezionare o deselezionare la casella di controllo per modificare la direzione di zoom (relativamente al movimento del mouse) o il centro dello zoom (relativamente al cursore o allo schermo).

Inverti direzione Controlla l'effetto del movimento del mouse sulla direzione dello zoom:

Selezionata Lo spostamento del cursore verso l'alto nella visualizzazione attiva lo zoom in avanti. La rotazione della rotellina del mouse verso la visualizzazione causa lo zoom in avanti.
Deselezionata Lo spostamento del cursore verso l'alto nella visualizzazione attiva lo zoom indietro. La rotazione della rotellina del mouse verso la visualizzazione causa lo zoom indietro.

Zoom su cursore Specifica se l'azione di zoom è correlata al cursore o al centro della visualizzazione:

Selezionata Lo zoom funziona in relazione al centro della visualizzazione.
Deselezionata Lo zoom funziona in relazione alla posizione del cursore.

Sensibilità

Più lenta Riduce la velocità (cadenza fotogrammi dell'aggiornamento grafica) quando si esegue lo zoom avanti e indietro.
Più veloce Aumenta la velocità durante lo zoom avanti e indietro.

ViewCube... Apre la finestra di dialogo Opzioni ViewCube, in cui è possibile definire la visualizzazione e il funzionamento del comando di navigazione ViewCube.

SteeringWheels... Apre la finestra di dialogo Opzioni SteeringWheels, in cui è possibile definire la visualizzazione e il funzionamento del comando di navigazione SteeringWheels.

Indicatore origine 3D Quando selezionata, questa opzione attiva la visualizzazione dell'indicatore dell'asse XYZ e le etichette di direzione nell'angolo inferiore sinistro della finestra grafica.

Mostra indicatore origine 3D Quando selezionata, questa opzione, in una vista 3D, visualizza un indicatore degli assi XYZ nell'angolo inferiore sinistro della finestra grafica. La freccia rossa indica l'asse X. La freccia verde indica l'asse Y. La freccia blu indica l'asse Z.

Mostra etichetta origine assi XYZ Quando selezionata, questa opzione visualizza le etichette degli assi XYZ sulle frecce delle direzioni dei rispettivi indicatori 3D degli assi. Questa opzione è selezionata per impostazione predefinita. Disponibile quando Mostra indicatore origine 3D è attivato.

Nota: Le etichette sono attivate nell'indicatore XYZ visualizzato al centro della griglia dello schizzo nel comando Modifica sistema di coordinate.

Modalità Vista su faccia o piano

Esegui rotazione minima

Ruota di un angolo minimo per rendere il piano dello schizzo parallelo allo schermo e l'asse X del sistema di coordinate dello schizzo orizzontale o verticale.

Allinea con il sistema di coordinate locale

Orienta l'asse X del sistema di coordinate dello schizzo in senso orizzontale e destra positivo e l'asse Y in senso verticale e alto positivo.

Pulsante centrale del mouse

Fare clic sulla freccia a discesa per associare il pulsante centrale del mouse per eseguire operazioni di zoom, panoramica o orbita.

Utilizza punto di modello più vicino per Orbita

Quando questa opzione è selezionata, il punto di modello più vicino al cursore viene utilizzato come punto perno dell'orbita. Se è deselezionata, viene utilizzato il centro del riquadro d'ingombro minimo del modello.
