Come completare l'assieme nella condizioni operative di una costruzione simulata

Se l'assieme RecipSaw-tutorial_1.iam non è aperto, aprire il file per continuare. Ora è disponibile il corpo della sega, ma non sono presenti i componenti della lama. Per aggiungere i componenti della lama non è necessario uscire dall'ambiente di simulazione.

1. Fare clic sulla scheda Assembla per visualizzare la barra multifunzione dell'assieme.

2. Nel gruppo Componente fare clic su Posiziona componente. Selezionare Blade set.iam e fare clic su Apri.

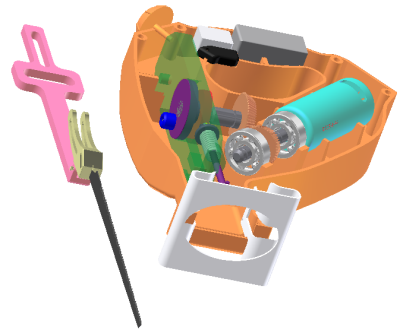

3. Posizionare l'assieme Blade set in prossimità del punto in cui si desidera assemblarlo.



4. Nel browser espandere il nodo dell'assieme Blade set per visualizzare i componenti.

5. Selezionare il componente Scottish Yoke. Nella barra degli strumenti Accesso rapido, modificare l'aspetto in Cromo.

   Nota: Se viene visualizzato un messaggio della rappresentazione della vista disegno relativo all'associatività dell'aspetto, selezionare Rimuovi associatività e fare clic su OK.

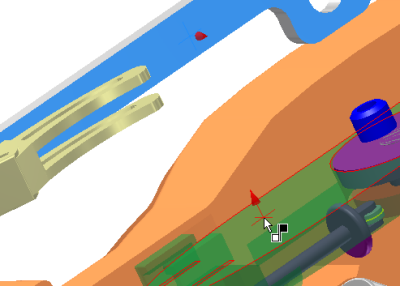

6. Aggiungere un vincolo coincidente tra l'elemento Scottish Yoke e l'elemento Guide, per posizionare il rinforzo sopra la guida.

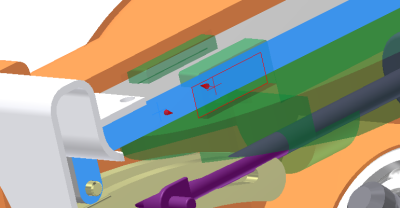

7. Aggiungere un secondo vincolo coincidente tra i due componenti per posizionare il rinforzo entro le direttrici della guida. Nel browser, in Giunti standard, è stato creato un giunto prismatico sulla base dell'aggiunta di tali vincoli.
