Per progettare camme cilindriche

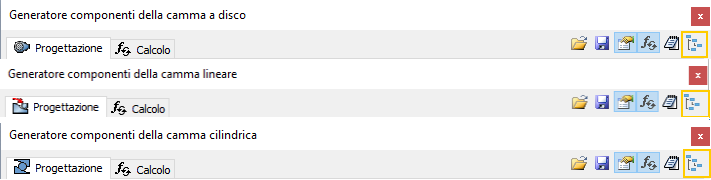

Per default, le parti vengono create al livello principale dell'assieme
. Per creare parti in un sottoassieme, fare clic sul pulsante di attivazione/disattivazione.
Inserimento delle camme cilindriche
| | - Nella barra multifunzione, fare clic sulla
 . - Nella scheda Progettazione:
- Nella casella di gruppo Camma, selezionare l'opzione Componente dall'elenco a discesa. I comandi Faccia cilindrica e Piano iniziale diventano attivi. Se si seleziona l'opzione Nessun modello, nell'insieme vengono inseriti soltanto i calcoli. In tal caso, i comandi Faccia cilindrica e Piano iniziale sono disattivati.
- All'interno dell'assieme, selezionare la faccia cilindrica e il piano iniziale. I comandi Faccia cilindrica e Piano iniziale sono attivati per default.
- Immettere i valori del raggio di base e la larghezza della camma.
- È possibile fare clic su Anteprima per visualizzare l'anteprima della camma cilindrica.
- Immettere i valori del raggio rullo e dell'angolo di eccentricità nella casella di gruppo Cedente. L'angolo di eccentricità rappresenta l'angolo tra la direzione del movimento del cedente e l'asse della camma.
- Nella casella di gruppo Segmento reale selezionare il segmento reale o selezionarne uno facendo clic nell'area grafica e immettendo i valori grafici.
Nota: Fare clic su Aggiungi dopo, Elimina o Aggiungi prima per aggiungere o rimuovere segmenti. - Selezionare il tipo di movimento dall'elenco a discesa. È possibile aggiungere un movimento personalizzato facendo clic su Più (Aggiungi) e specificando il nome e i valori del movimento nella finestra di dialogo Aggiungi movimento. Il nuovo movimento verrà aggiunto all'elenco. Per rimuovere un movimento dall'elenco, fare clic sul pulsante con il segno meno (Elimina).
- (Facoltativo) Nell'angolo inferiore destro della scheda Progettazione, fare clic su
 Altre opzioni per impostare opzioni aggiuntive per la progettazione della camma. - (Facoltativo) Fare clic su
 Salva dati grafico in un file, posizionato sopra l'area grafica, per salvare i dati grafici nel file di testo. - (Facoltativo) Nell'angolo superiore destro della scheda Progettazione o Calcolo, fare clic su
 Risultati per aprire il rapporto HTML. - Fare clic su OK.
Nota: È possibile passare alla scheda Calcolo per eseguire un calcolo e la verifica della resistenza. Il calcolo viene eseguito quando si fa clic su Calcola. |
Inserimento di un calcolo
| | - Nella barra multifunzione, fare clic sulla .
- Nella scheda Progettazione:
- selezionare nella sezione Camma l'opzione Nessun modello dall'elenco a discesa e immettere i valori del raggio di base e la larghezza della camma.
- Immettere i valori del cedente nella sezione Cedente.
- Nella sezione Segmento reale selezionare il segmento reale o selezionare 1 facendo clic nell'area grafica e immettendo i valori grafici.
Nota: Fare clic su Aggiungi dopo, Elimina o Aggiungi prima per aggiungere o rimuovere segmenti. - Selezionare il tipo di movimento dall'elenco a discesa. È possibile aggiungere un movimento personalizzato facendo clic su Più (Aggiungi) e specificando il nome e i valori del movimento nella finestra di dialogo Aggiungi movimento. Il nuovo movimento verrà aggiunto all'elenco. Per rimuovere un movimento dall'elenco, fare clic sul pulsante con il segno meno (Elimina).
- (Facoltativo) Nell'angolo inferiore destro della scheda Progettazione, fare clic su Altre opzioni per impostare opzioni aggiuntive per la progettazione della camma.
- Fare clic su OK.
Nota: È possibile passare alla scheda Calcolo per eseguire un calcolo e la verifica della resistenza. Il calcolo viene eseguito quando si fa clic su Calcola. |
Calcolo delle camme cilindriche
| | - Nella barra multifunzione, fare clic sulla .
- Nella scheda Progettazione:
- nella sezione Camma, selezionare il tipo di camma da inserire (Componente, Nessun modello).
- Inserire i valori di camma e cedente e i segmenti della camma.
- Passare alla scheda Calcolo:
- Immettere i valori di calcolo. È possibile modificare i valori e le unità direttamente nei campi di modifica.
- Fare clic su Calcola per eseguire il calcolo.
- I risultati del calcolo vengono visualizzati nella sezione Risultati. I valori che causano un calcolo errato sono visualizzati in rosso (il loro valore non corrisponde agli altri valori inseriti o ai criteri di calcolo). I rapporti dei calcoli vengono visualizzati nella sezione Riepilogo dei messaggi disponibile facendo clic sulle virgolette angolari sul lato inferiore destro della scheda Calcolo.
- (Facoltativo) Fare clic su Salva dati grafico in un file posizionato nella scheda Progettazione sopra l'area grafica per salvare i dati grafici nel file di testo.
- (Facoltativo) Fare clic su Risultati nell'angolo superiore destro per aprire il rapporto HTML.
- Se il calcolo indica la conformità della progettazione, selezionare OK.
|
Modifica della camme cilindriche
| | - Aprire l'assieme di Autodesk Inventor in cui è già stata inserita la camma cilindrica di Design Accelerator.
- Selezionare la camma cilindrica, fare clic con il pulsante destro del mouse per visualizzare il menu contestuale e selezionare il comando Modifica utilizzando Design Accelerator.
- Modifica della camma. È possibile modificare il tipo di camma (Componente, Nessun modello) o ricalcolare i valori. Se si modificano i valori di calcolo, fare clic su Calcola per visualizzare la verifica della resistenza e il calcolo geometrico. I risultati del calcolo vengono visualizzati nella sezione Risultati. I valori che causano un calcolo errato sono visualizzati in rosso (il loro valore non corrisponde agli altri valori inseriti o ai criteri di calcolo). I rapporti dei calcoli vengono visualizzati nella sezione Riepilogo dei messaggi disponibile facendo clic sulle virgolette angolari sul lato inferiore destro della scheda Calcolo.
- Fare clic su OK.
|
