Come creare e modificare una vista ausiliaria

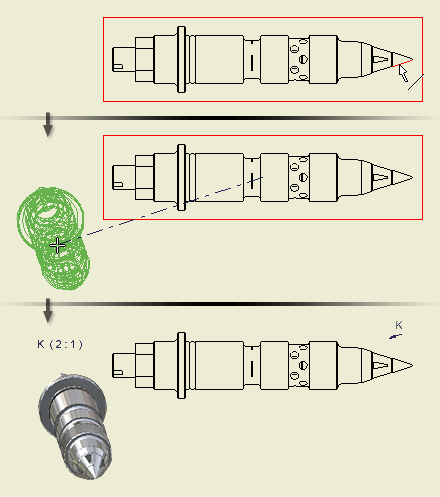

È possibile creare una vista ausiliaria eseguendo una proiezione da uno spigolo o da una linea in una vista primaria.

Creazione e modifica di una vista ausiliaria

La vista può essere posizionata solo con un allineamento perpendicolare o parallelo rispetto allo spigolo o alla linea selezionati.

Per creare una vista ausiliaria da una linea di proiezione esterna alla geometria della vista, è possibile usare Vista in sezione.

Lo stile predefinito delle annotazioni della vista ausiliaria è impostato nell'Editor stili e norme.

1. Nella barra multifunzione, fare clic su scheda Posiziona viste gruppo Crea Ausiliaria .

2. Selezionare una vista esistente come vista primaria.

3. Nella finestra di dialogo Vista ausiliaria, impostare la scala, lo stile di visualizzazione e l'etichetta della vista o accettare le impostazioni correnti.

4. (Facoltativo) Fare clic su un'icona per specificare lo stile di visualizzazione per la vista:

   • Mostra le linee nascoste.
   • Rimuove le linee nascoste.
   • Specifica il rendering ombreggiato.

5. Selezionare lo spigolo o la linea da cui proiettare la vista.

6. Spostare l'anteprima nella posizione desiderata, quindi fare clic per posizionare la vista oppure fare clic su OK nella finestra di dialogo Vista ausiliaria.
